Inhaltszusammenfassung für Geberit Sigma70

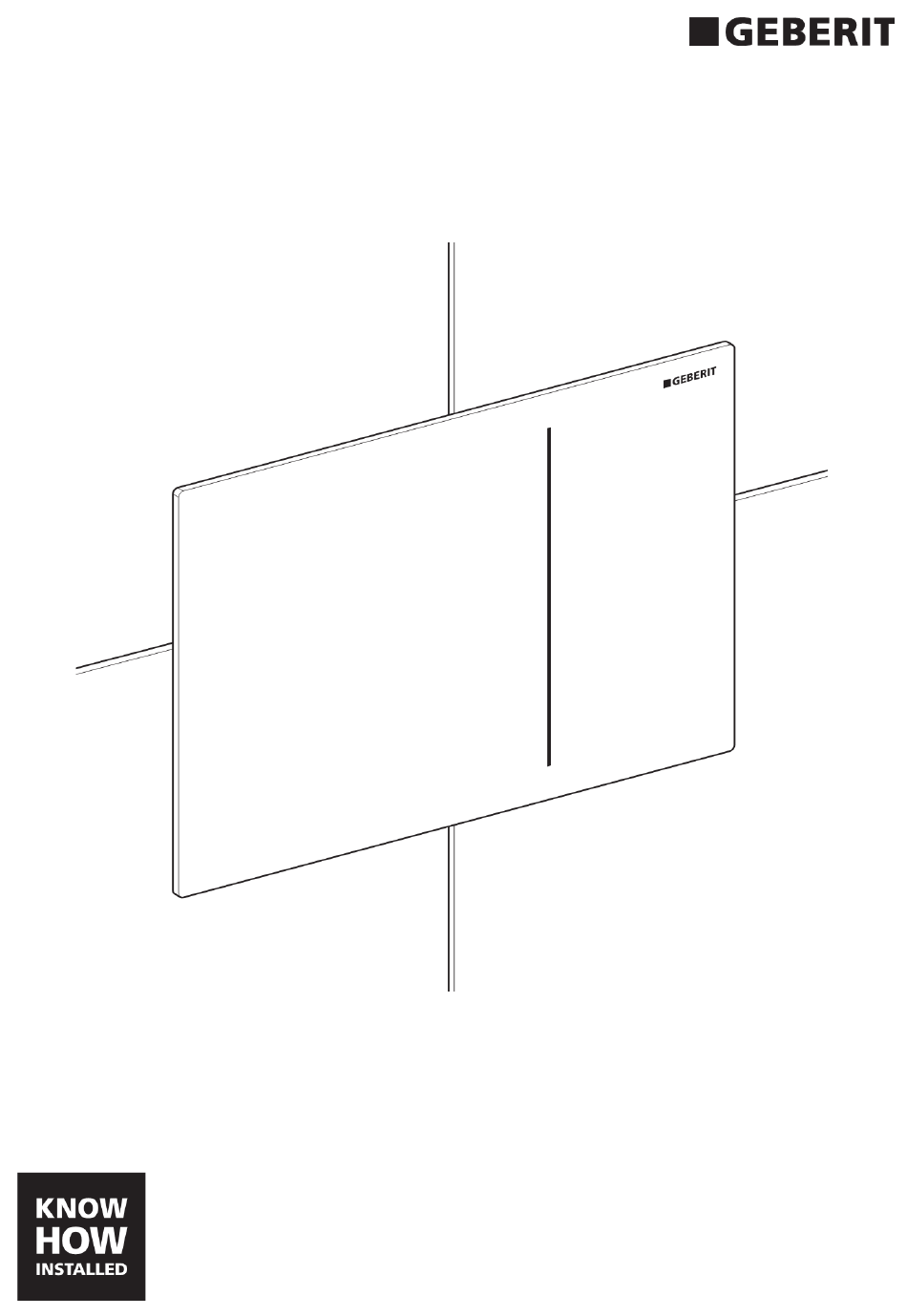

  • Seite 1 Geberit Sigma70 Maintenance Manual Instandhaltungsanleitung Manuel d'entretien Istruzioni per la manutenzione...
  • Seite 2 Information Inhalt Information..................................2 Sicherheit ..................................3 Zielgruppe ......................................3 Sicherheitshinweise ..................................3 Symbolerklärung....................................3 Produktbeschreibung ..............................4 Aufbau........................................4 Funktion ....................................... 4 Reparatur ................................... 5 Störungsbehebung..................................5 Betätigungsplatte ersetzen ................................6 Filter reinigen ..................................... 6 Panzerschlauch ersetzen ................................11 Pneumatikschlauch ersetzen..............................
  • Seite 3 Sicherheit Zielgruppe Dieses Produkt darf nur von Fachkräften gewartet und repariert werden. Sicherheitshinweise • Zur Reparatur nur Originalersatzteile verwenden • Keine Veränderungen oder Zusatzinstallationen am Produkt vornehmen Symbolerklärung Tabelle 1: Symbole in der Anleitung Symbol Bedeutung VORSICHT Weist auf eine mögliche gefährliche Situation hin, die leichte oder mittlere Verletzungen oder Sachschaden zur Folge haben kann Weist darauf hin, dass eine Sichtkontrolle durchgeführt werden muss Weist auf die richtige Anwendung hin...
  • Seite 4 Y-Abzweig mit Panzerschlauch Umbauset zu Spülventil Funktion Der Auslösemechanismus der Geberit Betätigungsplatte Sigma70 besteht aus einem pneumatischen und einem hydraulischen Teil. Die Kraft von der Betätigungsplatte zum Servoheber wird pneumatisch übertragen. Das Spülventil wird durch den Wasserdruck in der Leitung hydraulisch geöffnet.
  • Seite 5 Reparatur Störungsbehebung VORSICHT Quetschungen der Finger durch Auslösen des Servohebers Vor Reparaturarbeiten Eckventil schliessen und Pneumatikschläuche am Servoheber lösen. Fehler Ursache Behebung Eine Spülung kann nicht Der Filter ist verschmutzt Filter reinigen ausgelöst werden Der Panzerschlauch ist geknickt Panzerschlauch ersetzen Der Pneumatikschlauch ist geknickt, Pneumatikschlauch ersetzen verschmutzt oder mit Wasser gefüllt...
  • Seite 6 Betätigungsplatte ersetzen Filter reinigen D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 7 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 8 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 9 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 10 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 11 Panzerschlauch ersetzen 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 12 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 13 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 14 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 15 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 16 Pneumatikschlauch ersetzen 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 17 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 18 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 19 Kolben des Servohebers bewegen 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 20 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 21 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 22 Servoheber spülen 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 23 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 24 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 25 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 26 Servoheber ersetzen 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 27 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 28 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 29 90° 90° 90° 90° D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 30 D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 31 Funktionsfähigkeit prüfen D61365-001 © 03-2014 966.330.00.0 (00)
  • Seite 32 Geberit International AG Schachenstrasse 77 CH-8645 Jona T +41 55 221 63 00 F +41 55 221 63 16 documentation@geberit.com www.geberit.com D61365-001 © 03-2014 966.330.00.0 (00)
