Inbetriebnahme

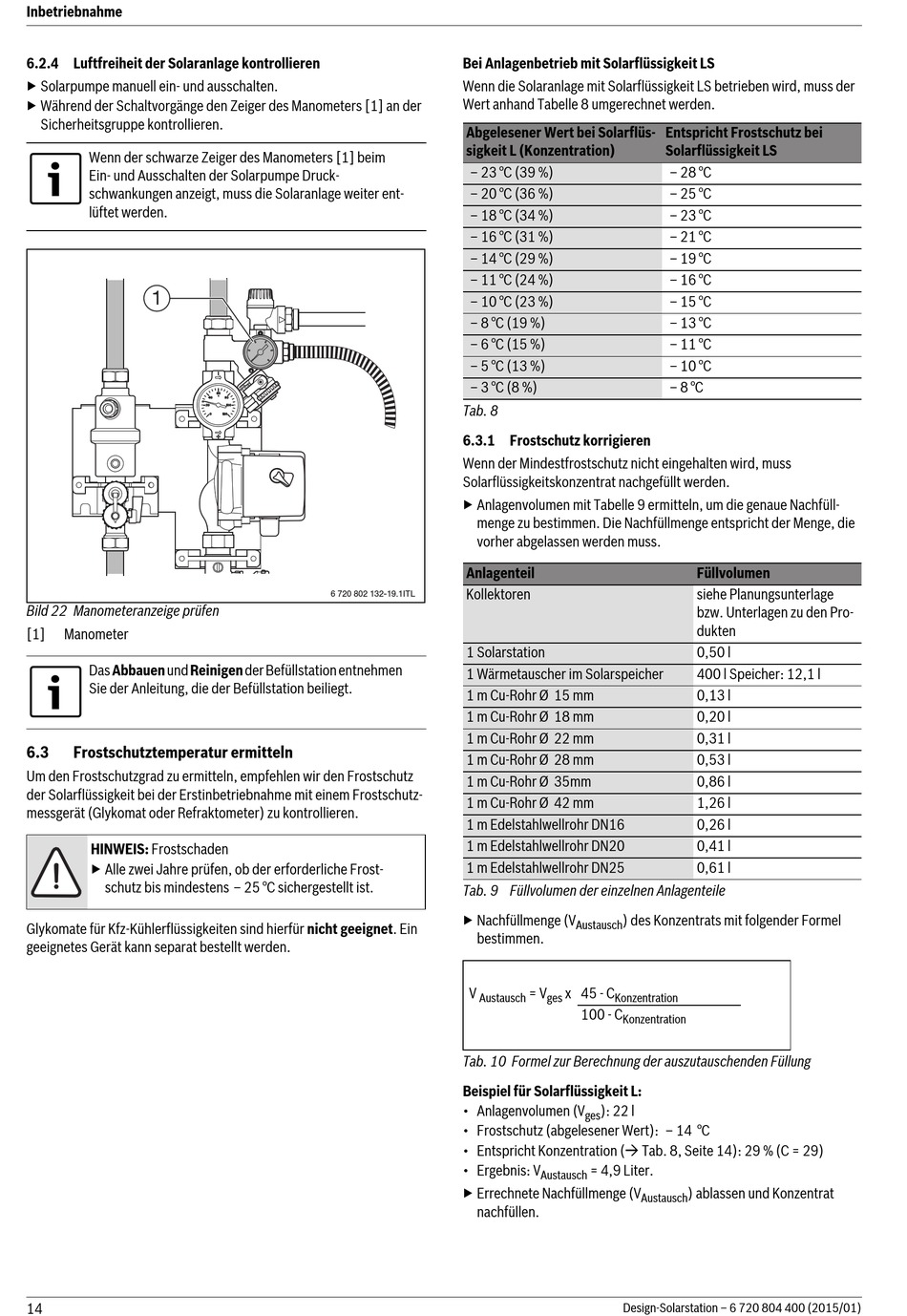

6.2.4 Luftfreiheit der Solaranlage kontrollieren

▶ Solarpumpe manuell ein- und ausschalten.
▶ Während der Schaltvorgänge den Zeiger des Manometers [1] an der
Sicherheitsgruppe kontrollieren.
Wenn der schwarze Zeiger des Manometers [1] beim
Ein- und Ausschalten der Solarpumpe Druck-
schwankungen anzeigt, muss die Solaranlage weiter ent-
lüftet werden.
1
Bild 22 Manometeranzeige prüfen
[1]
Manometer
Das Abbauen und Reinigen der Befüllstation entnehmen
Sie der Anleitung, die der Befüllstation beiliegt.
6.3

Frostschutztemperatur ermitteln

Um den Frostschutzgrad zu ermitteln, empfehlen wir den Frostschutz
der Solarflüssigkeit bei der Erstinbetriebnahme mit einem Frostschutz-
messgerät (Glykomat oder Refraktometer) zu kontrollieren.
HINWEIS: Frostschaden
▶ Alle zwei Jahre prüfen, ob der erforderliche Frost-
schutz bis mindestens – 25 °C sichergestellt ist.
Glykomate für Kfz-Kühlerflüssigkeiten sind hierfür nicht geeignet. Ein
geeignetes Gerät kann separat bestellt werden.
14
Bei Anlagenbetrieb mit Solarflüssigkeit LS
Wenn die Solaranlage mit Solarflüssigkeit LS betrieben wird, muss der
Wert anhand Tabelle 8 umgerechnet werden.
Abgelesener Wert bei Solarflüs-
sigkeit L (Konzentration)
– 23 °C (39 %)
– 20 °C (36 %)
– 18 °C (34 %)
– 16 °C (31 %)
– 14 °C (29 %)
– 11 °C (24 %)
– 10 °C (23 %)
– 8 °C (19 %)
– 6 °C (15 %)
– 5 °C (13 %)
– 3 °C (8 %)
Tab. 8

6.3.1 Frostschutz korrigieren

Wenn der Mindestfrostschutz nicht eingehalten wird, muss
Solarflüssigkeitskonzentrat nachgefüllt werden.
▶ Anlagenvolumen mit Tabelle 9 ermitteln, um die genaue Nachfüll-
menge zu bestimmen. Die Nachfüllmenge entspricht der Menge, die
vorher abgelassen werden muss.
Anlagenteil
Kollektoren
6 720 802 132-19.1ITL
1 Solarstation
1 Wärmetauscher im Solarspeicher
1 m Cu-Rohr Ø 15 mm
1 m Cu-Rohr Ø 18 mm
1 m Cu-Rohr Ø 22 mm
1 m Cu-Rohr Ø 28 mm
1 m Cu-Rohr Ø 35mm
1 m Cu-Rohr Ø 42 mm
1 m Edelstahlwellrohr DN16
1 m Edelstahlwellrohr DN20
1 m Edelstahlwellrohr DN25
Tab. 9 Füllvolumen der einzelnen Anlagenteile
▶ Nachfüllmenge (V
bestimmen.
V
Austausch
Tab. 10 Formel zur Berechnung der auszutauschenden Füllung
Beispiel für Solarflüssigkeit L:
• Anlagenvolumen (V
• Frostschutz (abgelesener Wert): – 14 °C
• Entspricht Konzentration ( Tab. 8, Seite 14): 29 % (C = 29)
• Ergebnis: V
▶ Errechnete Nachfüllmenge (V
nachfüllen.
Entspricht Frostschutz bei
Solarflüssigkeit LS
– 28 °C
– 25 °C
– 23 °C
– 21 °C
– 19 °C
– 16 °C
– 15 °C
– 13 °C
– 11 °C
– 10 °C
– 8 °C
Füllvolumen
siehe Planungsunterlage
bzw. Unterlagen zu den Pro-
dukten
0,50 l
400 l Speicher: 12,1 l
0,13 l
0,20 l
0,31 l
0,53 l
0,86 l
1,26 l
0,26 l
0,41 l
0,61 l
) des Konzentrats mit folgender Formel
Austausch
= V
x 45 - C
ges
Konzentration
100 - C
Konzentration
): 22 l
ges
= 4,9 Liter.
Austausch
) ablassen und Konzentrat
Austausch
Design-Solarstation – 6 720 804 400 (2015/01)
