Solarstation installieren
▶ Ausdehnungsgefäß [1] im Rücklauf an der Sicherheitsgruppe der
Solarstation anschließen.
2
3
1

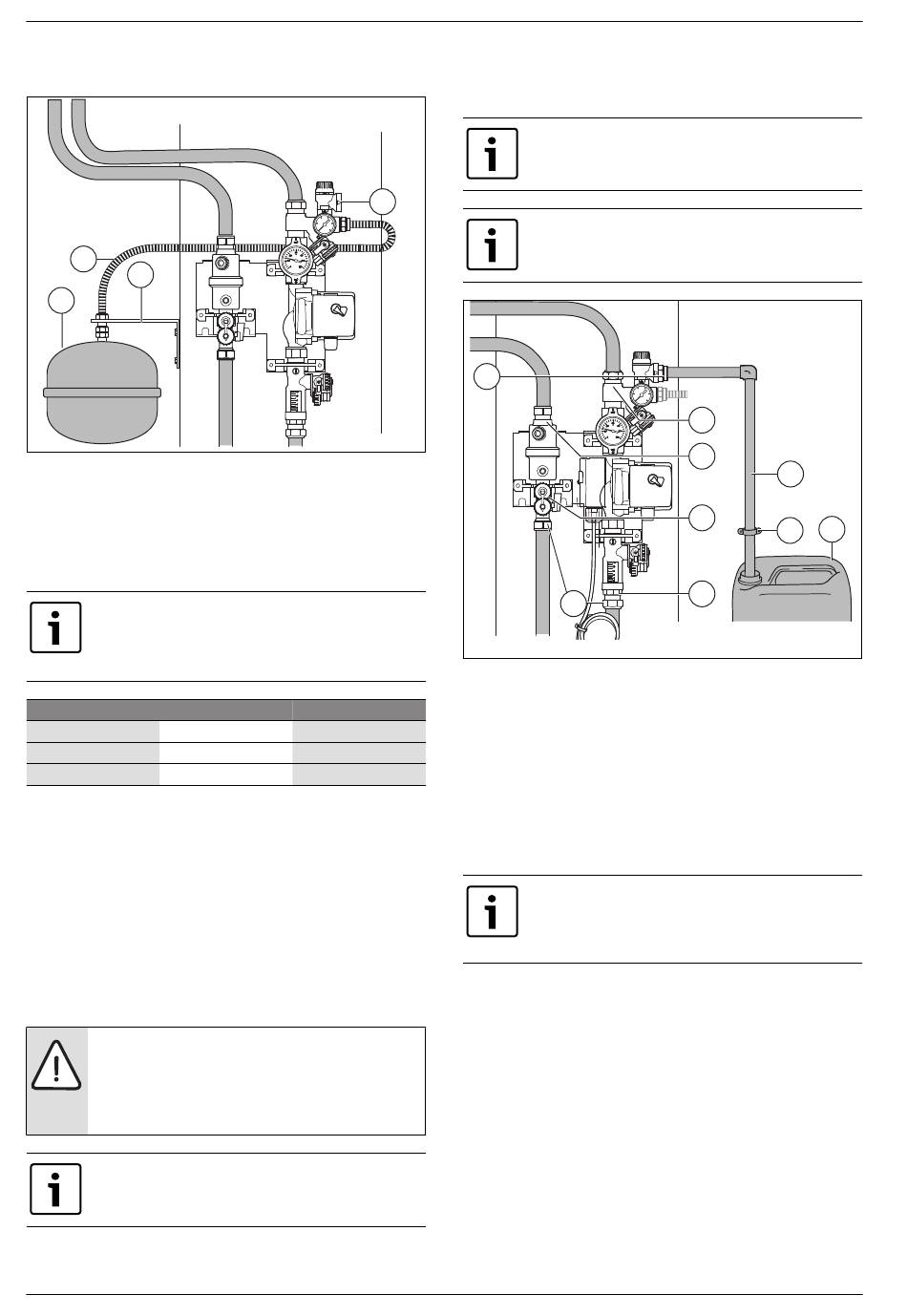

Bild 14
[1]
Ausdehnungsgefäß
[2]
Edelstahlwellrohr vom Anschluss-Set (Zubehör)
[3]
Winkel (Zubehör Anschluss-Set)
[4]
Sicherheitsventil
5.3.3 Vordruck des Ausdehnungsgefäßes anpassen
Der Vordruck des Ausdehnungsgefäßes errechnet sich
aus der statischen Anlagenhöhe
▶ Vordruck ausrechnen und einstellen, mindestens je-
doch 1,2 bar.
FK
1)
statische Höhe
(10 m) 1,0 bar
+ Zuschlag
+ 0,4 bar
= Vordruck AG
= 1,4 bar
Tab. 5 Beispielrechnung
1) Ein Meter Höhendifferenz (zwischen Kollektorfeld und Solarstation) entspricht
0,1 bar
Um das maximal nutzbare Volumen zur Verfügung zu stellen:
▶ Vordruck bei unbelastetem Gefäß einstellen (ohne Flüssigkeits-
druck).
▶ Wenn der errechnete Vordruck höher oder niedriger als der werk-
seitig eingestellte Vordruck ist, Vordruck entsprechend korrigieren.
5.4
Rohrleitungen und Abblaseleitung an die Solarstation
anschließen
WARNUNG: Personen- und Anlagenschaden durch hei-
ße Solarflüssigkeit!
▶ Abblaseleitung in der Größe des Sicherheitsventil-
Austrittsquerschnittes ausführen (maximal 2 m lang
und maximal 2 Bögen).
Die oberen Rohrleitungen seitlich nach hinten aus der
Solarstation führen, sonst kann die Verkleidung nicht
mehr angebracht werden.
▶ Rohrleitungen ablängen und bis zum Anschlag in die Klemmringver-
schraubung [4] einschieben.
10
4
6 720 802 132-13.1ITL
1)
plus einem Zuschlag.
VK
(10 m) 1,0 bar
+ 1,7 bar
= 2,7 bar
▶ Bauseitige Abblaseleitung [3] vom Sicherheitsventil bis in den Auf-
fangbehälter [1] beobachtbar münden lassen und mit einer Rohr-
schelle [2] sichern.
Der Aufangbehälter (Kanister) kann ggf. unten in die So-
larstation gestellt werden. Auffangbehälter in passender
Größe sind als Zubehör erhältlich
Um die unteren Klemmringverschraubungen festzuzie-
hen, können Sie an den markierten Stellen [5] mit
Schraubenschlüssel oder Rohrzange gegenhalten.
4
4
Bild 15 Anschluss an die Solarstation
[1]
leerer Kanister (Auffangbehälter)
[2]
Rohrschelle (bauseits)
[3]
Abblaseleitung (bauseits)
[4]
Klemmringverschraubung
[5]
Ansätze zum Gegenhalten der Verschraubung
5.5
Temperaturfühler montieren
Die Temperaturfühler sind verpolungssicher.
5.5.1 Kollektortemperaturfühler
Wasserdichte Anschlussdose verwenden, wenn die Ge-
fahr besteht, dass die Leitung zum Kollektortemperatur-
fühler auf Höhe des Reglers nass oder feucht werden
kann.
▶ Fühlerleitung bauseits mit einer zweiadrigen Leitung verlängern:
2
– bis 50 m = 2 x 0,75 mm
2
– bis 100 m = 2 x 1,5 mm
▶ Verbindungsstellen oben und unten bei Bedarf mit Anschlussdosen
schützen.
5.5.2 Speichertemperaturfühler unten
Montagehinweise und Daten können Sie den Installationsanleitungen für
Speicher und Regler entnehmen.
Design-Solarstation – 6 720 804 400 (2015/01)
5
5
3
5
1
2
5
6 720 802 132-21.1ITL
