Parallel zur optischen Achse des Sensors verlaufende reflektierende Flächen können dazu führen,
dass der Sensor nicht stabil schaltet. Der Bereich der optischen Achse des Sensors sollte daher von
reflektierenden Objekten frei gehalten werden.
Ist dies nicht möglich, darf die reflektierende Fläche nicht parallel zur optischen Achse des Sensors
verlaufen, sondern muss um ca. 10° gegenüber dieser geneigt sein.
Spiegelnde Objekte innerhalb und außerhalb des eingestellten Erfassungsbereichs können zu Fehl-
funktionen führen. Der Bereich der optischen Achse des Sensors sollte daher von spiegelnden Objek-
ten frei gehalten werden.
6-2-2 Montage mit Hilfe von Befestigungsbohrungen
1. Bohren Sie exakte Befestigungs-/Gewindebohrungen entsprechend den sechs möglichen Befestigungs-
bohrungen im Sensor (siehe 3-4, Abmessungen).
2. Montieren Sie den Sensor mit geeigneten Befestigungselementen.
3. Richten Sie den Sensor grob auf die mögliche Position des Schaltobjekts aus.
4. Ziehen Sie die Befestigungsschrauben fest.

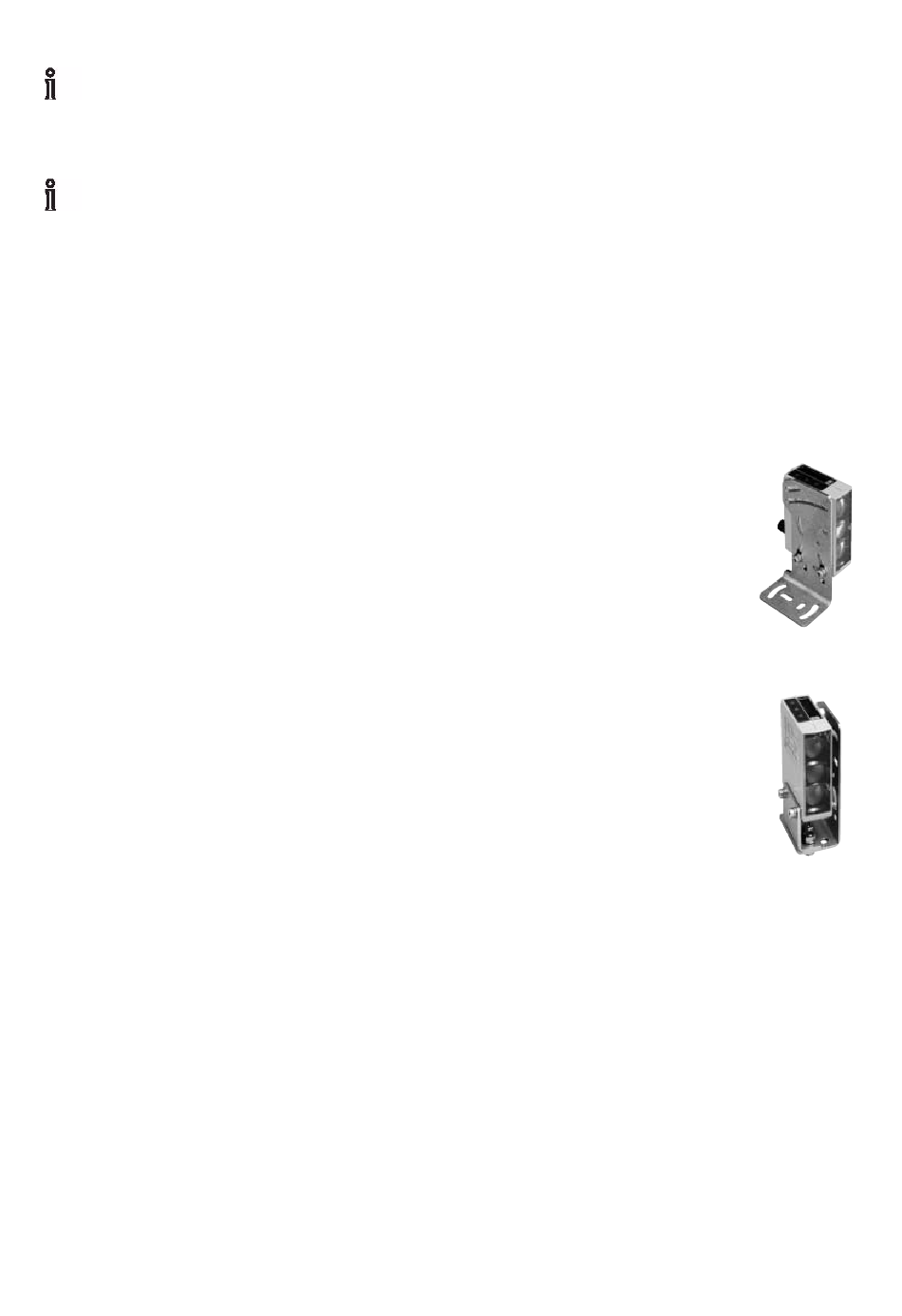

6-2-3 Montage mit Universal-Montagewinkel E39-EL1
1. Bohren/schneiden Sie Befestigungs-/Gewindebohrungen entsprechend des Musters der
Befestigungsbohrungen des Universal-Montagewinkels (siehe 3-4 Abmessungen).
2. Befestigen Sie den Sensor unter Verwendung des mitgelieferten Befestigungsmaterials
am Montagewinkel.
3. Befestigen Sie den Montagewinkel unter Verwendung von geeignetem Befestigungsmate-
rial am Maschinengehäuse.
4. Richten Sie den Sensor grob auf die mögliche Position des Schaltobjekts aus.
5. Ziehen Sie die Befestigungsschrauben fest.
6-2-4 Montage mit Adapterwinkel E39-EL2 und Winkel E39-EL1
Bei Verwendung des Adapterwinkels E39-EL2 kann der Universal-Montagewinkel E39-EL1
als Adapterplatte für die Befestigung des E3NT in den vorhandenen Bohrungen benutzt
werden.
1. Befestigen Sie den Winkel E39-EL1 mit den an der Maschine vorhandenen Bohrungen,
bohren Sie ggf. zusätzliche Löcher.
2. Befestigen Sie den Sensor unter Verwendung des mit dem E39-EL1 mitgelieferten
Befestigungsmaterials am Adapterwinkel E39-EL2.
3. Befestigen Sie den Adapterwinkel unter Verwendung des mitgelieferten Befestigungs-
materials am Universal-Montagewinkel E39-EL1.
24
ABSCHNITT 6: Mechanische Installation des Sensors
