REPARACIÓN Y MANTENIMIENTO

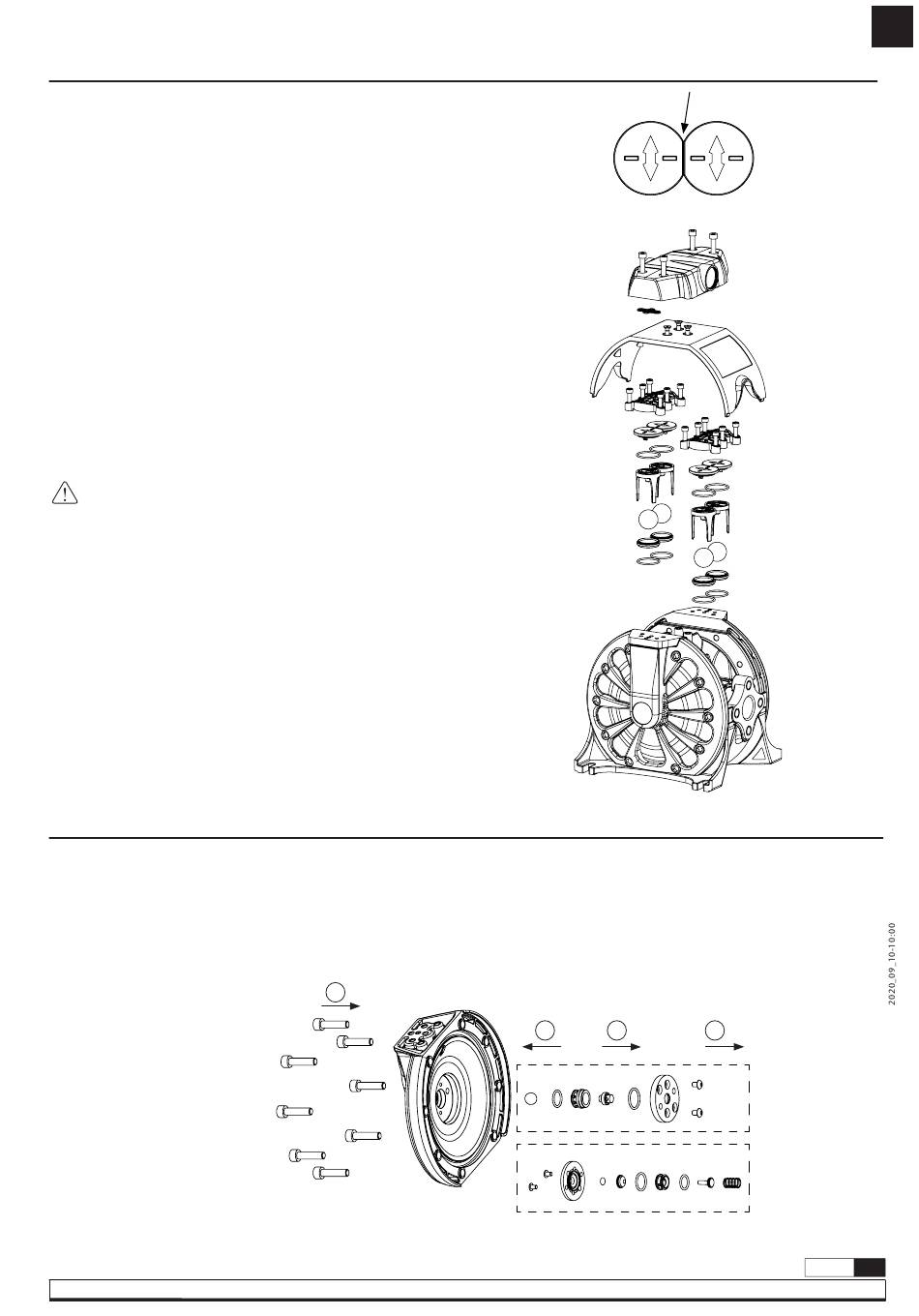

CAMBIO DE LAS VÁLVULAS DE BOLA
1. Cierre las válvulas de fluido.
2. Drene el fluido del interior de la bomba. Prever un posible derramamiento
de fluido del interior de la bomba.
3. Afloje los tornillos para desmontar el motor de aire. Preste especial
cuidado a las juntas.
4. Desmonte la tapa de las válvulas aflojando los tornillos con una llave Allen.
Recuerde la posición de estas tapas al retirarlas. Es imprescindible
colocarlas en la misma posición.
5. Monte un nuevo conjunto de las bolas con las jaulas siguiendo el esquema
de posicionamiento de las jaulas. Una colocación incorrecta producirá el
funcionamiento incorrecto de la bomba.
6. Monte la tapa de válvulas comprobando el correcto montaje de las tóricas
y en la misma posición que se retiraron. Vea en la sección "Despiece y
repuestos de la bomba" el par de apriete necesario y apriete los tornillos
siguiendo una secuencia en cruz.
Monte el motor de aire prestando atención de no dañar las juntas
existentenes entre distribuidor y cuerpo. Apriete los tornillos con un par de
apriete máximo de 5 N·m.
ATENCIÓN: Para evitar restricción de fluido y fugas, respete la
posición de las guías de las bolas que se muestra en la imagen.
SENSOR DE AIRE (SOLO PARA BOMBAS CON MOTOR DE AIRE)
Los sensores de aire están alojados en las tapas. Para acceder a ellos seguir el procedimiento para "Cambio de membranas".
Una vez desmontadas las tapas seguir el procedimiento siguiente:
1. Desmonte los 2 tornillos que fijan el sensor de aire a la tapa.
2. Extraiga todos los componentes del sensor. Limpie el alojamiento de posibles suciedades.
3. Introduzca los nuevos componentes en el orden indicado.
4. Monte la tapa en la bomba y apriete los tornillos de fijación al cuerpo de la bomba. Vea par de apriete en la sección "Despiece y repuestos de la bomba".
5. Monte el resto de componentes siguiendo el orden inverso.
