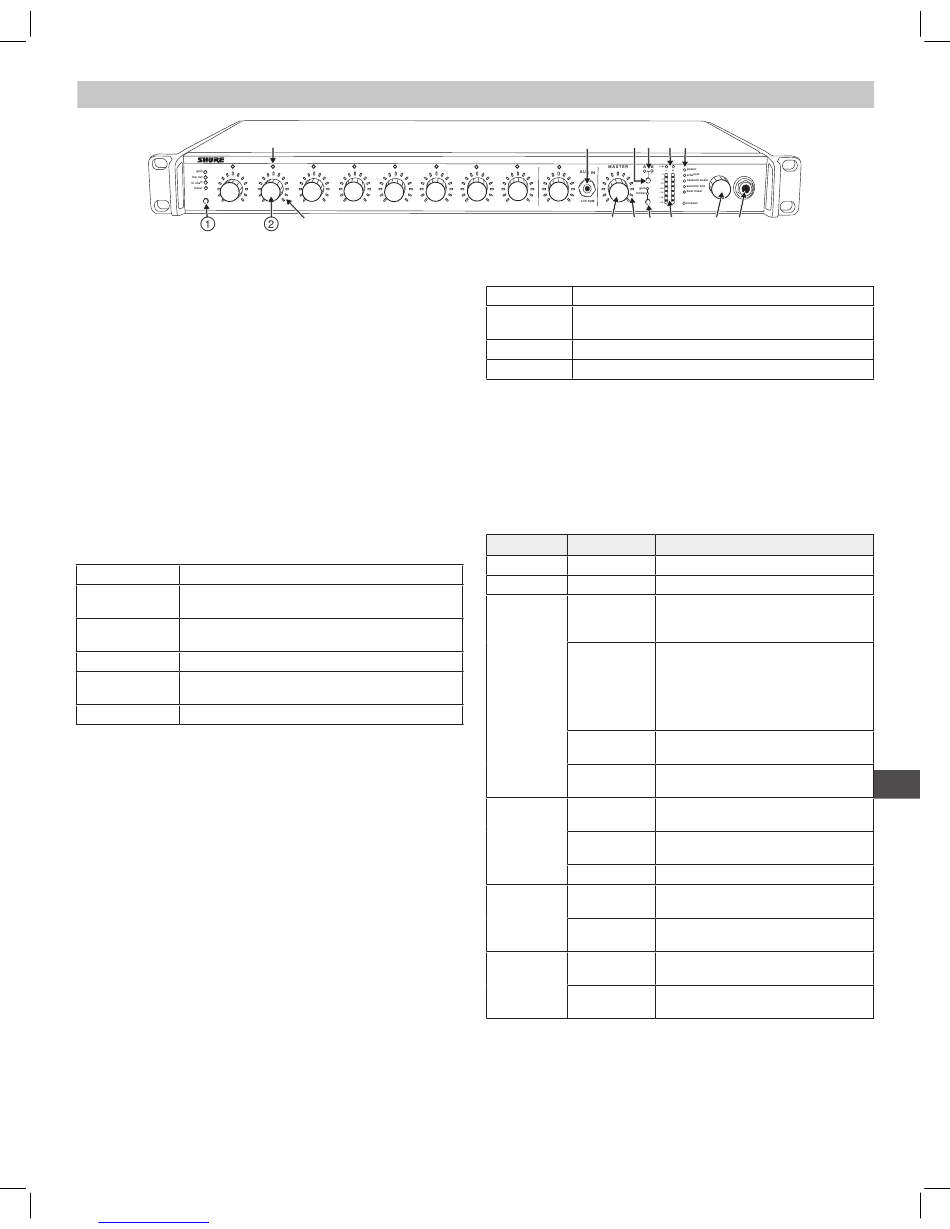

Pannello anteriore

① Selezione della modalità del canale
Premete il pulsante per selezionare la funzione delle manopole dei canali
e monitorare i gruppi di LED. Per informazioni su ciascuna modalità,
consultate la sezione Regolazione del segnale audio.
② Manopola dei canali assegnabili
Regola le impostazioni e lo stato per ciascun ingresso:
Rotazione:
regola un'impostazione.
Pressione momentanea:
cuffia.
Pressione prolungata:
③ Gruppo di LED di monitoraggio
13 segmenti a LED indicano l'impostazione del guadagno, l'indicatore
del segnale di ingresso, l'instradamento del canale come solista o
l'impostazione dell'equalizzatore.
④ LED di stato del canale
LED
Spento
Verde
Ambra
Rosso
lampeggiante
Rosso fisso
⑤ Jack di ingresso ausiliario (1/8")
L'ingresso ausiliario sbilanciato somma i canali sinistro e destro per
generare un segnale monofonico. Gli ingressi ausiliari del pannello
anteriore e posteriore vengono sommati per formare un segnale
monofonico ed instradati senza missaggio automatico verso le uscite
dei mixer.
⑥ Manopola dell'uscita principale
Regola le impostazioni e lo stato delle uscite dei mixer. Per ulteriori
informazioni, vedi Modalità del pannello anteriore.
Rotazione:
regola il guadagno di uscita o la soglia del limitatore.
Pressione momentanea:
riportare il mixer all'uscita della cuffia.
Pressione prolungata:
⑦ Gruppo di LED principale
Visualizza l'impostazione del guadagno o la soglia del limitatore. Un
singolo LED rappresenta ciascun mixer quando sono entrambi selezionati
ma impostati su livelli diversi.
⑧ Selezione modalità principale
Seleziona la funzione (guadagno o limitatore) della manopola e del
gruppo di LED principale.
⑨ Pulsante di selezione del mixer
Seleziona il mixer A, B o entrambi per la regolazione con la manopola
principale e il monitoraggio sul gruppo di LED e l'uscita della cuffia.
Nota: quando sono selezionati entrambi i mixer A e B, l'uscita della cuffia
controlla solo il mixer A.
Downloaded from www.Manualslib.com
④
SCM820
1 2 3 4
push to solo | hold to mute
③
instrada il canale come solista verso l'uscita della
disattiva l'audio o esclude l'impostazione EQ.
Stato del canale
Il canale non è attivato (attenuato nel missaggio
automatico).
il canale è attivato (selezionato nel missaggio
automatico).
L'equalizzazione del canale è esclusa.
Il segnale è limitato. Impostate il canale su un livello
di guadagno di ingresso inferiore.
Il canale è silenziato.
esclude un canale instradato come solista per
disattiva l'audio o esclude il limitatore.
manuals search engine

Descrizione dell'SCM820

5 6 7 8
⑩ Indicatore di stato del mixer
LED
Verde
Ambra
Rosso
⑪ Indicatori di uscita audio
Controllano il livello del segnale di uscita e la soglia del limitatore dei
mixer A e B.
⑫ LED (limitatore)
LIM
Si illuminano di colore ambra quando i livelli audio superano la soglia del
limitatore.
⑬ Indicatori di stato del sistema
I LED si illuminano per indicare le impostazioni del sistema.
LED
power
ethernet
network audio
automix link
dual mixer
lockout
⑭ Manopola di regolazione del volume della cuffia
Regola il volume dell'uscita della cuffia.
⑮ Jack di uscita della cuffia (1/4 di pollice)
Controlla un mixer o un canale instradato come solista.
⑤ ⑨ ⑩ ⑫ ⑬
IntelliMix
®
HEADPHONE
⑥ ⑦ ⑧ ⑪ ⑭ ⑮
Stato del mixer
Il mixer è selezionato per la regolazione e l'ascolto
sull'uscita della cuffia.
Il limitatore è escluso.
Il mixer è silenziato.
Colore Stato
Verde L'unità è accesa.
Verde L'unità è collegata a una rete.
Tutti i canali di ricezione collegati
Verde funzionano regolarmente (e ricevono
l'audio digitale come previsto).
Uno o più canali di ricezione presentano
un errore di sottoscrizione o un
Verde problema non risolto (il dispositivo di
lampeggiante trasmissione è spento, scollegato, è
stato ridenominato o ha un'impostazione
di rete errata).
Problema di sincronizzazione
Rosso
dell'orologio o di perdita di pacchetti dati.
Nessun canale di ricezione collegato
Spento
(l'instradamento non è stato creato).
Due o più mixer sono collegati all'interno
Verde
di un gruppo.
Verde Impossibile trovare tutti i mixer inseriti
lampeggiante nel gruppo personalizzato.
Spento Il mixer è in modalità autonoma.
Il mixer è impostato sul funzionamento
Verde
come mixer doppio.
Il mixer è impostato sul funzionamento
Spento
come mixer singolo.
I comandi del pannello anteriore sono
Rosso
bloccati.
Rosso Tentativo di regolazione in modalità di
lampeggiante bloccaggio.
