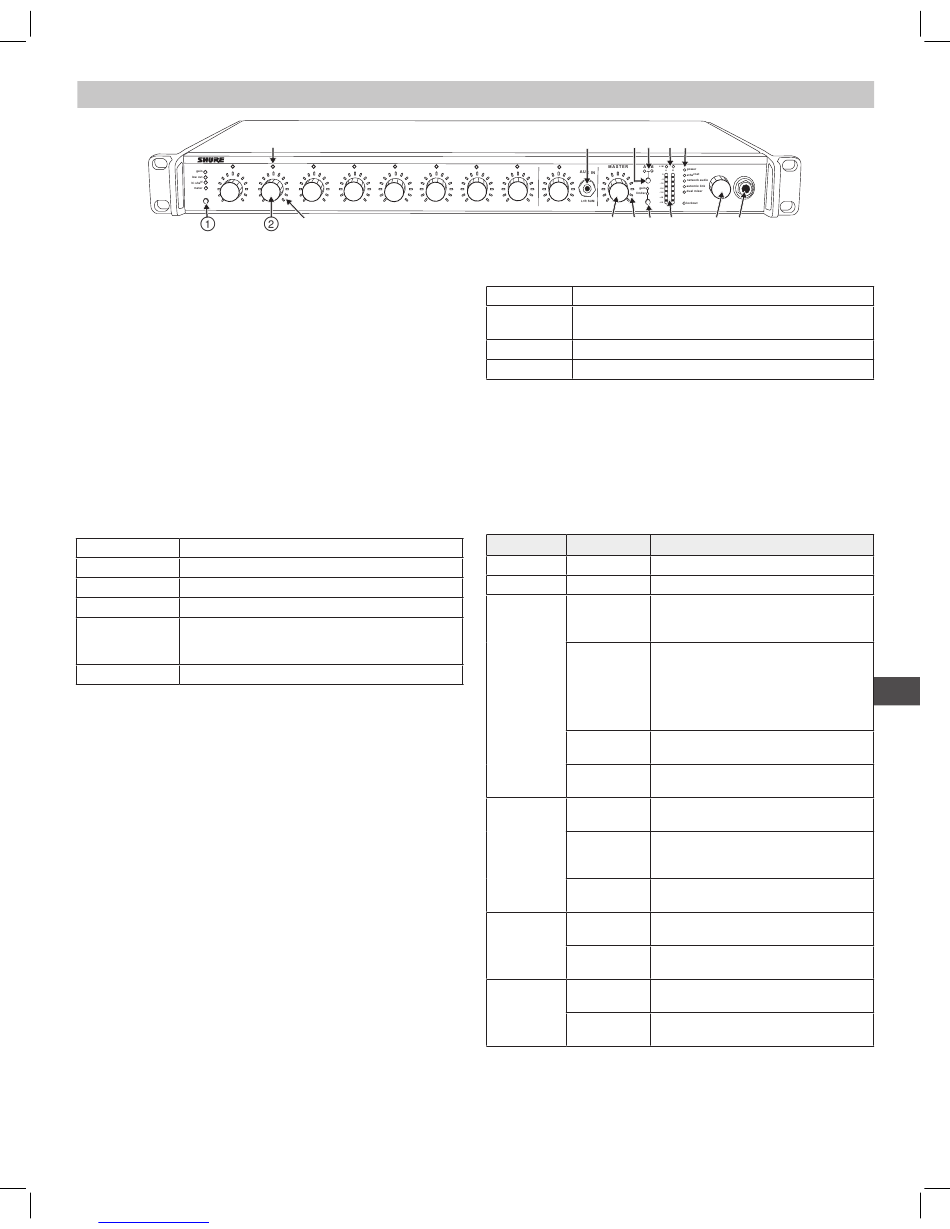

Vorderseite

① Kanalmoduswahl
Durch Drücken dieser Taste wird die Funktion der Kanalregler und
Monitoring-LED-Ringe eingestellt. Näheres zu den einzelnen Modi ist im
Abschnitt „Anpassung des Audiosignals" zu finden.
② Zuweisbarer Kanalregler
Zum Anpassen der Einstellungen und des Status für jeden Eingang:
Drehen:
Anpassen einer Einstellung.
Kurzzeitiges Drücken:
Gedrückt halten:
③ Monitoring-LED-Ring
Anzeige mit 13 LED-Segmenten für Gain-Einstellung, Eingangssignal-
Pegelanzeige, IntelliMix Gain-Anzeige, Kanal-Solo oder EQ-Einstellung.
④ Kanalstatus-LED
LED
Aus
Grün
Orange
Flimmert rot
Ständig rot
⑤ Zusatz-Eingangsbuchse (1/8 Zoll)
Dieser unsymmetrische Zusatzeingang fasst den linken und rechten
Kanal zu einem Monosignal zusammen. Die Aux-Eingänge an der
Vorder- und Rückseite werden zu einem Monosignal zusammengefasst
und ohne automatisches Mischen zu den Mix-Ausgängen geführt.
⑥ Master-Ausgangsregler
Zum Anpassen der Einstellungen und des Status der Mix-Ausgänge. Für
Einzelheiten siehe Vorderseiten-Modi.
Drehen:
Anpassung der Ausgangsverstärkung (Gain) oder des
Limiter-Schwellwerts.
Kurzzeitiges Drücken:
Mix wieder am Kopfhörerausgang anliegt.
Gedrückt halten:
⑦ Master-LED-Ring
Anzeige der Gain-Einstellung oder des Limiter-Schwellwerts. Jeder
Mischer wird durch eine einzelne LED dargestellt, wenn beide
ausgewählt, aber auf unterschiedliche Pegel eingestellt sind.
⑧ Master-Moduswahl
Auswahl der Funktion (Gain oder Limiter) des Master-Reglers und
-LED-Rings.
⑨ Mix-Auswahltaste
Auswahl von Mix A, Mix B oder beiden zur Einstellung mit dem Master-
Regler und zum Monitoring am LED-Ring und Kopfhörerausgang.
Hinweis: Wenn sowohl Mix A als auch Mix B ausgewählt sind, ist im
Kopfhörerausgang nur Mix A vorhanden.
