SCM262
Stereomischer
The Shure stereo microphone mixer, SCM262, user guide.
Version: 4 (2019-G)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Shure SCM262

  • Seite 1 SCM262 Stereomischer The Shure stereo microphone mixer, SCM262, user guide. Version: 4 (2019-G)
  • Seite 2: Inhaltsverzeichnis

    Shure Incorporated Table of Contents Interne Modifikationen SCM262Stereomischer Interne Modifikationen Auseinanderbau WICHTIGE SICHERHEITSHINWEISE Mitgelieferte Befestigungsteile Allgemeine Beschreibung Rack-Einbau Technische Eigenschaften Einzelaufstellung Vorderseite Fester Einbau Rückseite Technische Daten DIP-Schalter Spannungsverstärkung (typisch, Pegelsteller auf Rechts­ anschlag) Verwendungsmöglichkeiten Ersatzteile Allgemeine Anwendung Ansagefunktion mit Ducking-Anwendung Optionales Zubehör...
  • Seite 3: Scm262Stereomischer

    Shure Incorporated SCM262 Stereomischer WICHTIGE SICHERHEITSHINWEISE Diese Hinweise LESEN. Diese Hinweise AUFBEWAHREN. Alle Warnungen BEACHTEN. Alle Anweisungen BEFOLGEN. Dieses Gerät NICHT in Wassernähe VERWENDEN. NUR mit einem sauberen Tuch REINIGEN. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten.
  • Seite 4: Allgemeine Beschreibung

    Die Sicherheitszulassungen gelten nicht mehr, wenn die Werkseinstellung der Betriebsspannung geändert wird. Allgemeine Beschreibung Das Modell Shure SCM262 ist ein Stereomischer, der für Beschallungszwecke vorgesehen ist, bei denen Mikrofone gemein­ sam mit Unterhaltungsstereogeräten verwendet werden. Der Mischer verfügt über zwei aktiv symmetrische Mikrofoneingänge mit drei asymmetrischen Aux-Eingängen.

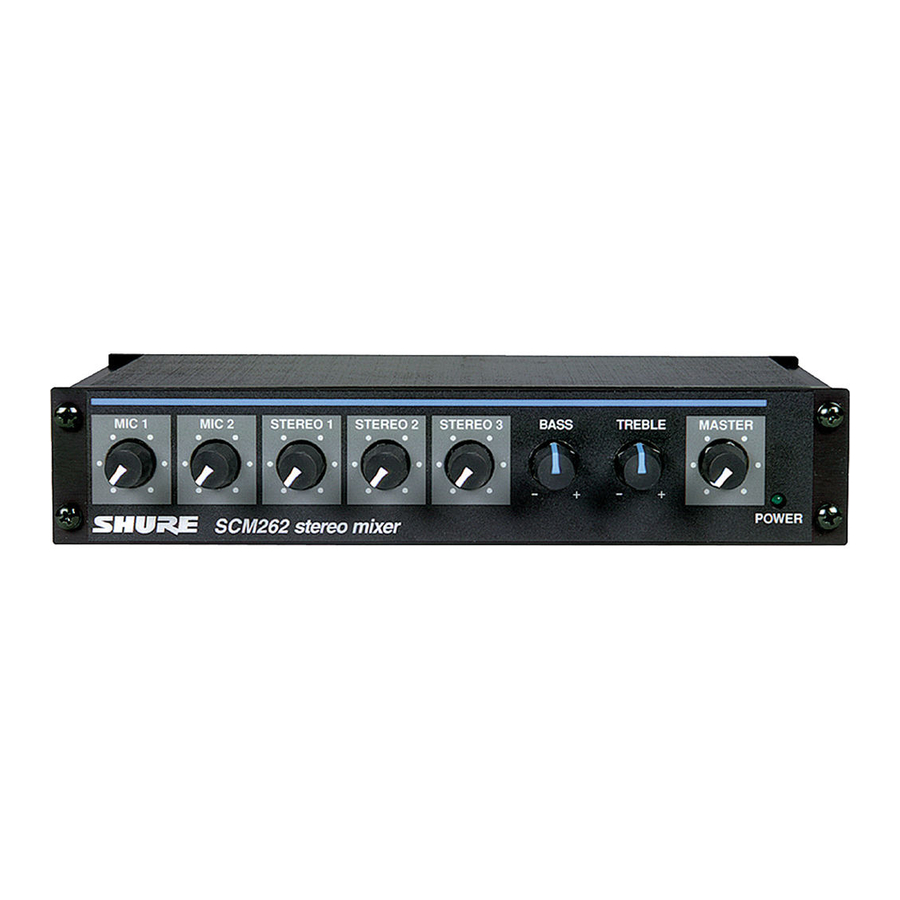

  • Seite 5: Vorderseite

    Leuchtet auf, um anzuzeigen, dass das Gerät eingesteckt ist und Spannung anliegt. Der Mischer SCM262 verfügt über keinen AN/AUS-Schalter. Zum Ausschalten des Geräts das Netzkabel aus der Steckdose ziehen oder eine externe Stecker- leiste mit Schalter verwenden. Der Mischer kann allerdings auch eingesteckt bleiben, da er im Leerlauf sehr wenig Leistung aufnimmt.
  • Seite 6: Rückseite

    Shure Incorporated Rückseite ① Netzanschluss. Zum Betrieb mit 100-120 V Wechselspannung (SCM262) oder 220-240 V Wechselspannung (SCM262E). ② Linker/rechter MIC/LINE-Ausgang. Diese 1/4-Zoll-Anschlüsse sind symmetrische Stereoausgänge zur Verwendung mit professionellen Audiogeräten. Durch einen DIP-Schalter gesteuert. ③ Linker/rechter AUX-Ausgang. Diese Cinch-Buchsen sind asymmetrische Stereoausgänge zur Verwendung mit Unterhaltungsstereogeräten.
  • Seite 7: Dip-Schalter

    Shure Incorporated DIP-Schalter STELLUNG DIP-SCHALTER FUNKTION STELLUNG „UNTEN“ „OBEN“ (Standard) LINKER MIC/LINE- Line Mikrofon AUSGANG RECHTER MIC/LINE- Line Mikrofon AUSGANG MIC 1 DUCKING MIC 2 DUCKING DUCKING LEVEL –∞ -20 dB STEREO 3 JUKEBOX MU­ 12 V PHANTOM LINKER/RECHTER MIC/LINE-AUSGANG: Die DIP-Schalter 1 und 2 stellen den linken bzw. rechten Ausgang auf Line- oder Mikrofon-Pegelbetrieb ein.
  • Seite 8: Verwendungsmöglichkeiten

    Wechselstrom­Steckdose eingesteckt wird. Die grüne POWER­LED leuchtet auf, um anzuzeigen, dass der Mi­ scher eingeschaltet ist. Hinweis: Der SCM262 verfügt über keinen AN/AUS-Schalter (Power)*. Es ist vorgesehen, dass er in eine Steckerleiste eingesteckt wird, die die ge- samte Beschallungsanlage versorgt. Normalerweise verfügen Steckerleisten über einen AN/AUS-Schalter (Power), so dass der SCM262 eingeschal- tet ist, wenn die Steckerleiste eingeschaltet ist.
  • Seite 9: Jukebox-Stummschaltfunktion

    Beschallung über die Kanäle STEREO 1 und 2 stumm. Auf diese Weise kann ein CD-Player Musik abspielen, und der SCM262 schaltet die CD-Player-Kanäle automatisch stumm und schaltet auf die Jukebox um, wenn jemand auf dieser ein Lied abspielt. Die Kanäle STEREO 1 und 2 bleiben noch etwa 30 Sekunden nach Ende des Programmaterials stumm, damit die Jukebox hinreichend Zeit hat, um zum nächsten Lied überzugehen.
  • Seite 10: Steckverbindungen

    Shure Incorporated Steckverbindungen 10/20...
  • Seite 11: Interne Modifikationen

    Die vier Schrauben an allen Ecken auf der Rückseite entfernen. Die Rückseite und die Leiterplatte von der Rückseite des Gehäuses abziehen. Beim Wiederzusammenbau des SCM262 die Sicherungsmuttern der Reglerknöpfe NICHT ÜBERDREHEN. Die Muttern mit minimalem Kraftaufwand (0,6–0,8 Nm) festziehen. Interne Komponenten werden beschädigt, wenn zu viel Kraft aufgewandt wird.
  • Seite 12: Steilflankiger Hochpass-Filter

    Shure Incorporated Festeinstellung der MIC-Kanäle Zum Entfernen von MIC 1 von den linken Ausgängen R912 ausbauen. Zum Entfernen von MIC 1 von den rechten Aus- gängen R913 ausbauen. Zum Entfernen von MIC 2/LINE 2 von den linken Ausgängen R910 ausbauen. Zum Entfernen von MIC 2/LINE 2 von den rechten Ausgängen R911 ausbauen.
  • Seite 13: Mitgelieferte Befestigungsteile

    Shure Incorporated Ducking-Tiefe Widerstandswert 24 dB 12.000 Ω 29 dB 15.000 Ω Ducking-Tiefe Widerstandswert 36 dB 20.000 Ω 42 dB 25.000 Ω 47 dB 30.000 Ω 50 dB 33.000 Ω 55 dB 40.000 Ω Ducking-Schwellwert Durch diese Modifikation wird der Schwellwert zur Aktivierung der Ducking-Schaltung eingestellt.
  • Seite 14: Rack-Einbau

    Shure Incorporated Rack-Einbau Der SCM262 kann als Einzelgerät oder neben einem anderen SCM262 oder einem anderen Shure-Gerät für 9,5-Zoll-Ge- häuse, wie z.B. den Modellen SCM268 oder DFR11EQ, eingebaut werden. Die Rack-Montagewinkel auf eine der beiden folgenden Arten anbringen: Einbau als Einzelgerät (9,5-Zoll-Gehäuse): Den kurzen und langen Rack-Montagewinkel mit acht (8) der mitgelieferten Halterungsschrauben am SCM262 befestigen.
  • Seite 15: Einzelaufstellung

    Shure Incorporated Nach Anbringung der Montagewinkel das Gerät mit den mitgelieferten Rack-Montageschrauben und Kunst- stoffscheiben in ein Geräte-Rack einbauen. Einzelaufstellung Die vier (4) mitgelieferten Gummisockel an jeder Ecke auf der Unterseite des Geräts anbringen. Dadurch wird Rutschen verhindert und die Tischfläche geschont.
  • Seite 16: Fester Einbau

    Shure Incorporated Fester Einbau Zur dauerhaften Befestigung des SCM262 auf oder unter einem Tisch, Regal oder Tresen die folgenden Schritte aus- führen: Die Spreizhalterungen mit vier (4) Halterungsschrauben an den Kantenaussparungen des Gehäuses befesti- gen. Obenliegender Einbau: Die Spreizhalterungen an der Unterseite des Gehäuses befestigen.
  • Seite 17: Technische Daten

    Shure Incorporated Technische Daten Frequenzgang bei 1 kHz Mic/Line-Schalter 150 Hz bis 20 kHz ±2 dB Aux-Eingang 20 Hz bis 20 kHz ±2 dB Steilflankiger Hochpassfilter –6 dB/Oktave unterhalb 80 Hz 17/20...
  • Seite 18 Shure Incorporated Gesamtklirrfaktor 1 kHz, +4 dBu Ausg., Mix-Ausgang (MASTER) auf +0 dB <0,25% Äquivalentes Eingangsrauschen 150 Ω symmetrische Quelle, A-bewertet -128 dBV Ausgangsrauschen Kanalpegelsteller auf Linksschlag, A-bewertet Master auf Linksanschlag -95 dBV Master auf Rechtsanschlag -59 dBV Gleichtaktunterdrückung >70 dB, bei 1 kHz Polarität...
  • Seite 19: Spannungsverstärkung (Typisch, Pegelsteller Auf Rechtsanschlag)

    Übersteuerungspegel Mikrofon >600 Ω 3 Ω -22 dBV Line >5 kΩ 300 Ω +18 dBV ≥10 kΩ 1,5 kΩ +5 dBV Ersatzteile Knob, Master (blue) 95B8752 Knob, Channel Gain (white) 95A8752 Line (Power) Cords: SCM262: 100-120 Vac (US/Canada) 95B8762 19/20...
  • Seite 20: Optionales Zubehör

    Line (Power) Cord, 230-240 Vac (UK) 95A8713 Kundendienst Weitere Informationen über Kundendienst oder Ersatzteile erhalten Sie von der Shure-Kundendienstabteilung unter der Nummer 1-800-516-2525. Außerhalb der USA wenden Sie sich bitte an ein Shure-Vertragskundendienstzentrum. Zulassungen Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung berechtigt.
