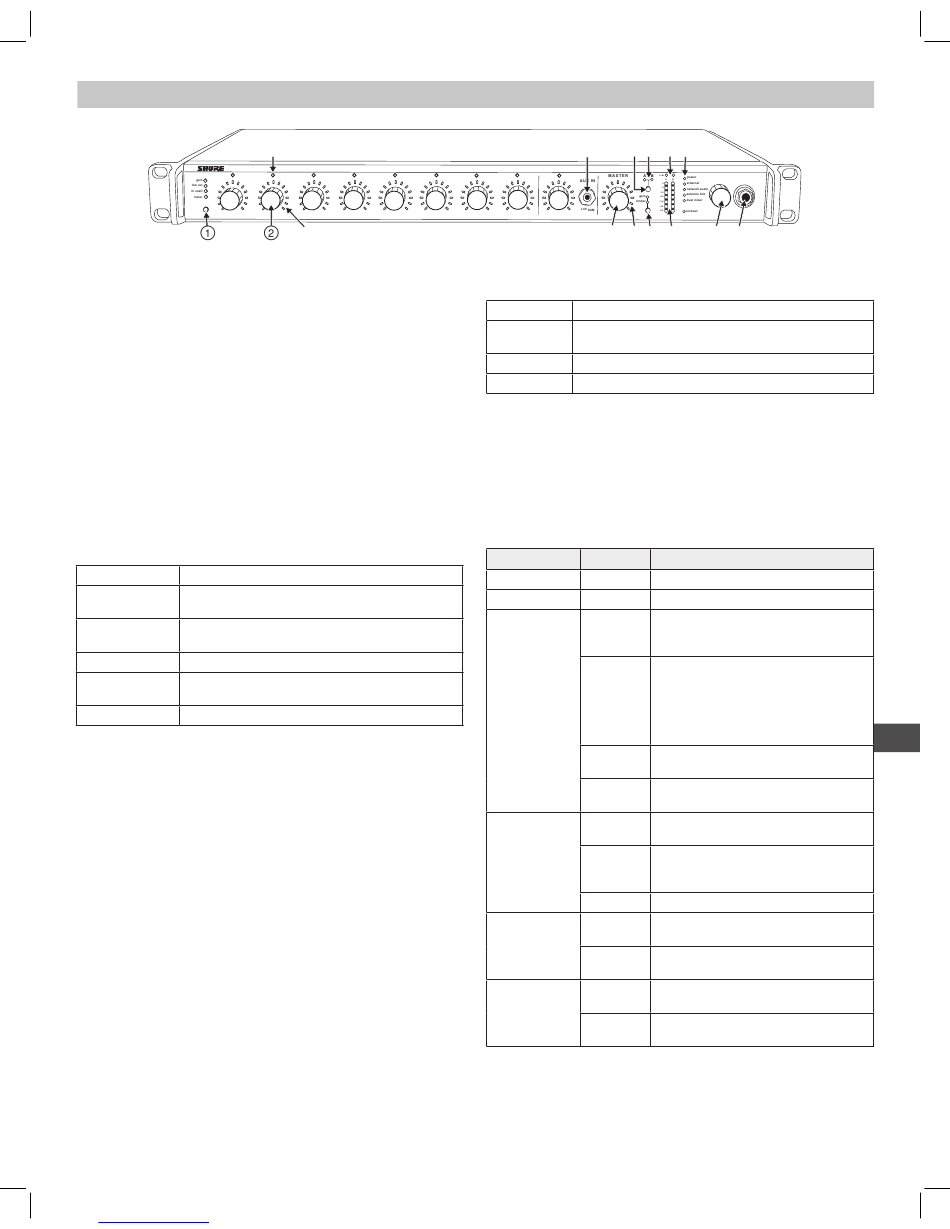

Panneau avant

① Sélection du mode de canal
Appuyer sur le bouton pour sélectionner la fonction des boutons de canal
et des anneaux LED de contrôle. Voir la section Réglage du signal audio
pour plus de détails sur chaque mode.
② Bouton de canal assignable
Règle les paramètres et l'état de chaque entrée :
Faire tourner :
règle un paramètre.
Appuyer et relâcher :
Appuyer sans relâcher :
d'égaliseur.
③ Anneau LED de contrôle
13 segments LED indiquent le réglage du gain, le vumètre d'entrée, le
vumètre de gain IntelliMix, le solo de canal ou le paramètre d'égaliseur.
④ LED d'état du canal
LED
Éteinte
Verte
Jaune
Rouge clignotant
Rouge continu
⑤ Jack d'entrée auxiliaire (1/8 po)
L'entrée auxiliaire asymétrique somme les canaux gauche et droit en
mono. Les entrées auxiliaires du panneau avant et du panneau arrière
sont sommées en un signal mono et acheminées sans mélange
automatique aux sorties de mélange.
⑥ Bouton de sortie principal
Règle les paramètres et l'état des sorties de mélange. Voir Modes du
panneau avant pour plus de détails.
Faire tourner :
Réglage du gain de sortie ou du seuil de l'écrêteur.
Appuyer et relâcher :
mélange à la sortie casque.
Appuyer sans relâcher :
⑦ Anneau LED principal
Affiche le réglage du gain ou le seuil de l'écrêteur. Une seule LED
représente chaque mélangeur quand ils sont sélectionnés tous les deux
mais réglés à des niveaux différents.
⑧ Sélection du mode principal
Sélectionne la fonction (gain ou écrêteur) du bouton principal et de
l'anneau LED principal.
⑨ Bouton de sélection du mélange
Sélectionne le mélange A, le mélange B ou les deux pour le réglage
à l'aide du bouton principal et le contrôle sur l'anneau LED et la sortie
casque. Remarque : Quand les mélanges A et B sont tous deux
sélectionnés, la sortie casque ne contrôle que le mélange A.
Downloaded from www.Manualslib.com
④
SCM820
1 2 3 4
push to solo | hold to mute
③
Solo du canal vers la sortie casque.
Coupure du son ou contournement du paramètre
État du canal
Le canal est fermé (atténué dans le mélange
automatique).
Le canal est ouvert (sélectionné dans le mélange
automatique).
L'égaliseur du canal est contourné.
Le signal est écrêté. Régler le canal au niveau de
gain d'entrée plus bas.
Le son du canal est coupé.
Contournement d'un canal en solo pour renvoyer le
Coupure du son ou contournement de l'écrêteur.
manuals search engine

Description du SCM820

5 6 7 8
⑩ Témoin d'état du mélange
LED
Verte
Jaune
Rouge
⑪ Vumètres de sortie audio
Surveillent le niveau du signal de sortie et le seuil de l'écrêteur pour les
mélanges A et B.
⑫ LED (écrêteur)
LIM
S'allument en jaune quand les niveaux d'audio dépassent le seuil de
l'écrêteur.
⑬ Témoins d'état du système
Les LED s'allument pour indiquer les réglages du système :
LED
power
ethernet
network audio
automix link
dual mixer
lockout
⑭ Bouton de volume du casque d'écoute
Régler le volume de la sortie casque.
⑮ Jack de sortie casque (1/4 po)
Contrôler un mélange ou un canal en solo.
⑤ ⑨ ⑩ ⑫ ⑬
IntelliMix
®
HEADPHONE
⑥ ⑦ ⑧ ⑪ ⑭ ⑮
État du mélange
Le mélange est sélectionné pour réglage et écoute à la
sortie casque.
L'écrêteur est contourné.
Le son du mélange est coupé.
Couleur État
Verte L'unité est sous tension.
Vert L'unité est connectée à un réseau.
Tous les canaux de réception connectés
Vert sont OK (ils reçoivent l'audio numérique
comme prévu).
Un ou plusieurs canaux de réception
connectés rencontrent une erreur
Vert d'abonnement ou sont non résolus
clignotant (l'appareil transmetteur est éteint,
déconnecté, renommé ou présente un
paramètre de réseau incorrect).
Problème de synchronisation de l'horloge
Rouge
ou perte de paquets de données.
Aucun canal de réception n'est connecté
Éteinte
(acheminement non établi).
Au moins deux mélangeurs sont
Vert
connectés dans un groupe de liaison.
Impossible de trouver tous les
Vert
mélangeurs placés dans le groupe de
clignotant
liaison personnalisé.
Éteinte Le mélangeur est en mode autonome.
Le mélangeur est en mode mélangeur
Vert
double.
Le mélangeur est en mode mélangeur
Éteinte
simple.
Les commandes du panneau avant sont
Rouge
verrouillées.
Rouge Tentative de réglage en mode
clignotant verrouillage.
