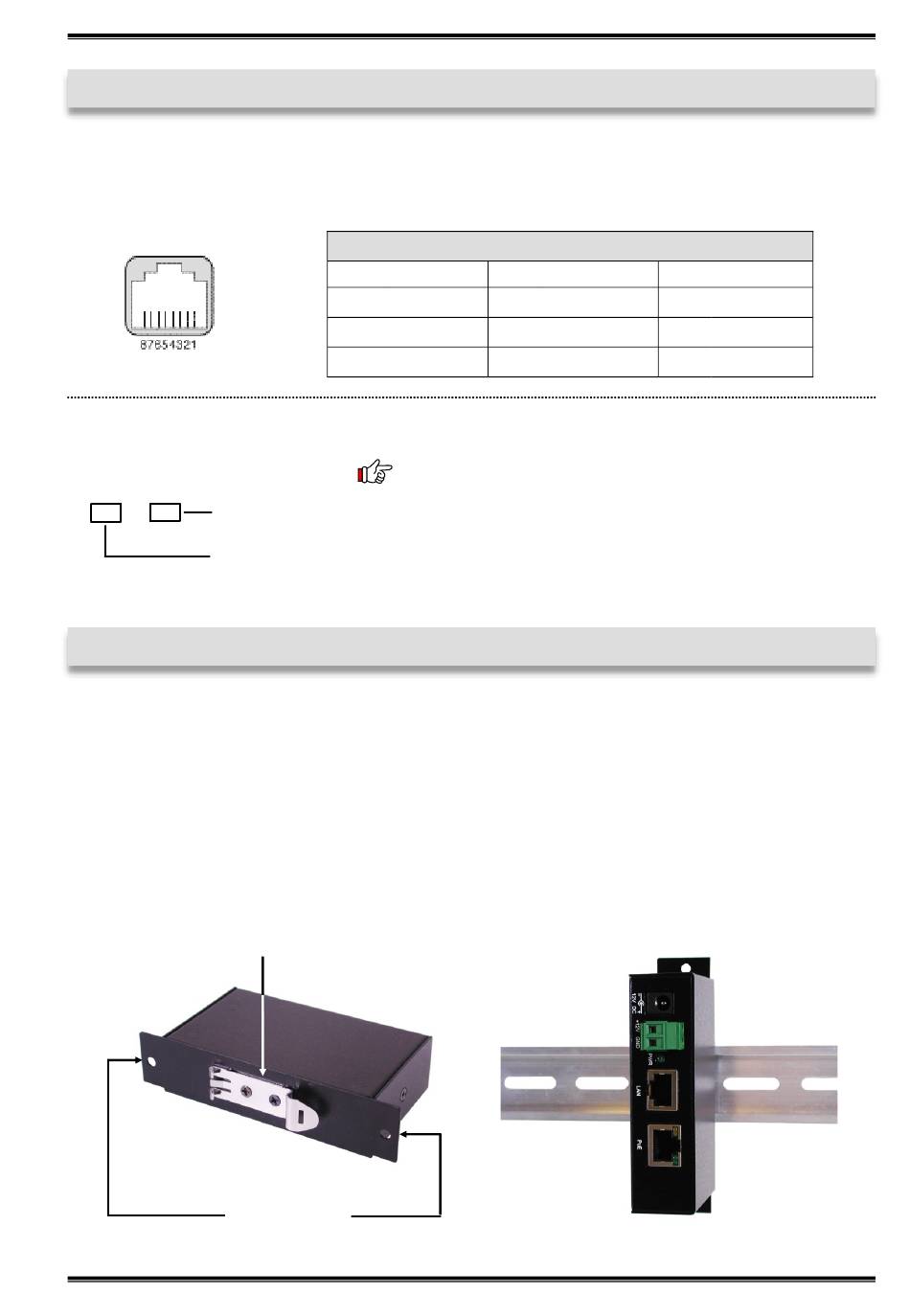

EX-6006PoE
3. Aufbau, Anschlüsse & LED's
3.2 Anschlüsse & LED's
RJ45 Anschluss:
Status LED's:
Anschluss PoE Ausgang
Keine Funktion
PoE LED
4. Hardware Installation
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-
schen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-
6006PoE geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung
Ihres Computersystems.
1. Installieren Sie die EX-6006PoE an die Wand oder mit dem mitgelieferten DIN-Rail
Kit auf einer Tragschiene.
DIN-Rail Kit
Wandmontage
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
RJ45 Anschluss
Pin
Signal
1
BI_DA+
2
BI_DA-
3
BI_DB+
RJ45 Anschluss welcher zusammen mit dem Datenein-
gangs Anschluss mit 48V Gleichstrom versorgt werden
kann. Wenn ein PoE-PD angeschlossen wurde, liefert der
Injektor die PoE-Stromversorgung und die gelbe PoE LED
leuchtet. Andernfalls wird das Kabel nicht mit Strom ver-
sorgt und die gelbe PoE LED leuchtet nicht auf!
Löcher für
Pin
Signal
4
BI_DC+
5
BI_DC-
6
BI_DB-
Montage an
Tragschiene
5
Deutsch
Pin
Signal
7
BI_DD+
8
BI_DD-
