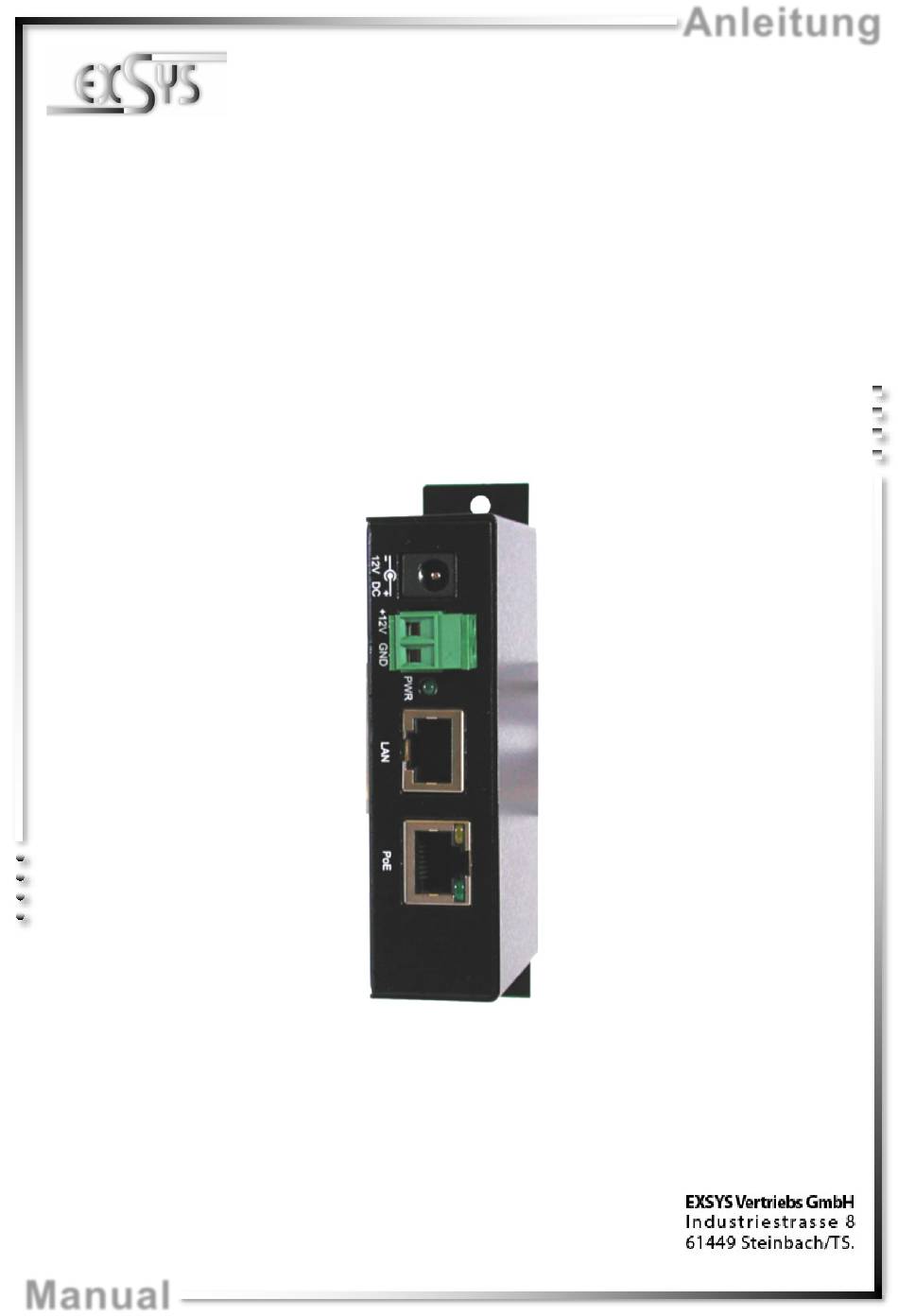

- Seite 1 Anleitung EX-6006PoE Power over Ethernet (PoE) Injektor für Gigabit IEEE 802.3af/at Power Power over Ethernet (PoE) Injector for Gigabit IEEE 802.3af/at Power Vers. 1.0 / 11.11.20 Manual...
-
Seite 2: Inhaltsverzeichnis
Layout, Connections & LED’s ····························································· 9-10 3.1 Layout ······································································································ 9 3.2 Connections & LED’s ·············································································· 9-10 Hardware Installation ······································································ 10-11 Cleaning ··························································································· 11 Technical Information ·········································································· 11 Technical Drawing ·············································································· 12 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
EX-6006PoE Deutsch 1. Beschreibung Der EX-6006PoE ist ein Metall Gigabit Ethernet PoE Injektor. Mit dem EX-6006PoE kön- nen Endgeräte wie beispielsweise IP-Telefone, IP-Kameras, WLAN Access Points etc. mit Spannung versorgt werden. Er unterstützt die 10/100/1000 Base-T Ethernet Stan- dards. Vollständig IEEE 802.3af/at konformer PoE (PSE=Power Source Equipment) Typ 1 und 2 Betrieb wird unterstützt. -
Seite 4: Aufbau, Anschlüsse & Led's
+12V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +12V +12V Buchse: ACHTUNG!!! Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Hardware Installation
PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX- 6006PoE geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie die EX-6006PoE an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene. Montage an... -
Seite 6: Reinigung
DC-Buchse oder des optionalen Netzteils an den Terminal Block des Injektor an und stecken Sie den Netzstecker des Netzteils in eine Steckdose. 4. Schließen Sie nun Ihr PoE-PD-Gerät an den PoE Anschluss an. Die gelbe PoE Power LED sollte aufleuchten, wenn das PD korrekt erkannt und vom EX-6006PoE versorgt wird. 5. Reinigung Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht fa-... -
Seite 7: Technische Zeichnung
EX-6006PoE Deutsch 7. Technische Zeichnung © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Description
It uses data transfer rates up to 1000Mbit/ s. The EX-6006PoE can easily be mounted on a carrier rail in a server rack by using the supplied DIN-Rail kit. With its slim and compact housing and a temperature range of 0°... -
Seite 9: Layout, Connections & Led's
3.2 Connections & LED‘s +12V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +12V +12V Connector: ATTENTION!!! Use only with Power Supply which is included in delivery! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 10: Hardware Installation
PC's, we can only give you a general guide for connecting the EX-6006PoE. If you have any questions, please refer to the operating instructions of your computer system. 1. Install the EX-6006PoE on the wall or on a mounting rail by using the supplied DIN- Rail kit. Installation on... -
Seite 11: Cleaning
4. Now connect your PoE-PD device to the PoE connector. The yellow PoE Power LED should light up when the PD is correctly detected and powered by the EX-6006PoE. 5. Cleaning For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres- sure. -
Seite 12: Technical Drawing
English EX-6006PoE 7. Technical Drawing © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
