Exsys EX-60300 Anleitung

CONNECTORS & LED'S
RJ45 Port:
RJ45 Port
Pin Signal PoE Pin
1 BI_DA+ VCC+
2 BI_DA- VCC+
3 BI_DB+ VCC-
4 BI_DC+ VCC+
Status LEDs:
PoE RUN LED
DC RUN LED
LED Name Color LED Function
On: Powered
DC RUN Green
Off: no power connection
On: PoE activated
PoE RUN Green
Off: no (PD) device connected
12V to 52V DC Jack:
ATTENTION!
Please pay attention to the correct polarity!
+
-
5
HARDWARE INSTALLATION
Please read the following installation instructions.
1. Connect the power connector of the power supply to the DC Jack and turn on the power
supply.
Signal PoE 2. When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check
for proper connection to the power supply.
5 BI_DC- VCC+
6 BI_DB- VCC- 3. Connect your router to the RJ45 input of the PoE injector.
7 BI_DD+ VCC-
4. Now connect your PoE PD device to the PoE port.
8 BI_DD- VCC-
5. If all cables are connected correctly, the indicators light according to the port status of the
LEDs (page 5).
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
6
Anleitung
Vers. 1.0 / 01.12.22

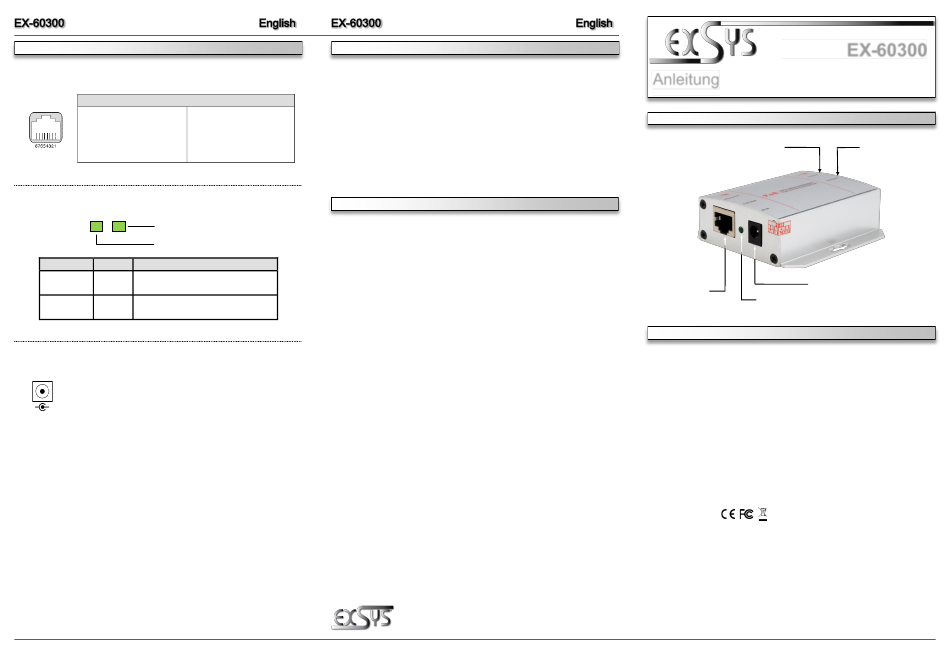

AUFBAU
RJ45-Downlink (PoE/Daten)
12-52V DC Buchse für Netzteil
RJ45-Uplink (Daten)
Power LED DC RUN LED
BESCHREIBUNG & TECHNISCHE DATEN
Mit dem Gigabit Ethernet PoE Injektor EX-60300 im Metallgehäuse können Endgeräte wie
beispielsweise IP-Telefone, IP-Kameras, WLAN Access Points etc. über das Netzwerkkabel mit
Spannung versorgt werden. Er unterstützt den PoE+ Standard IEEE 802.3at. Die Maximalleis-
tung (PD) am PoE Port beträgt im Typ 1 12.95W und im Typ 2 25.50W. Die Stromversorgung
vom externen Netzteil erfolgt über die +12~52V DC Buchse. Der EX-60300 gewährleistet eine
sichere Datenübertragung und exzellente Performance von bis zu 1000Mbit/s. Das robuste
Metallgehäuse ist zur Wandmontage geeignet. Im Lieferumfang ist ein 36W Netzteil enthalten.
Kompatibilität: Gigabit Ethernet 10/100/1000Base-T
PoE: IEEE 802.3af/at (PoE+)
PoE (PSE): Typ 1 = 15.4W / Typ 2 = 34.2W
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 2x RJ45-Buchse, 1x DC-Buchse 12~52VDC
Lieferumfang: EX-60300, Netzteil 24V/1.5A, Anleitung
Zertifikate:
1
EX-60300
PoE RUN LED
