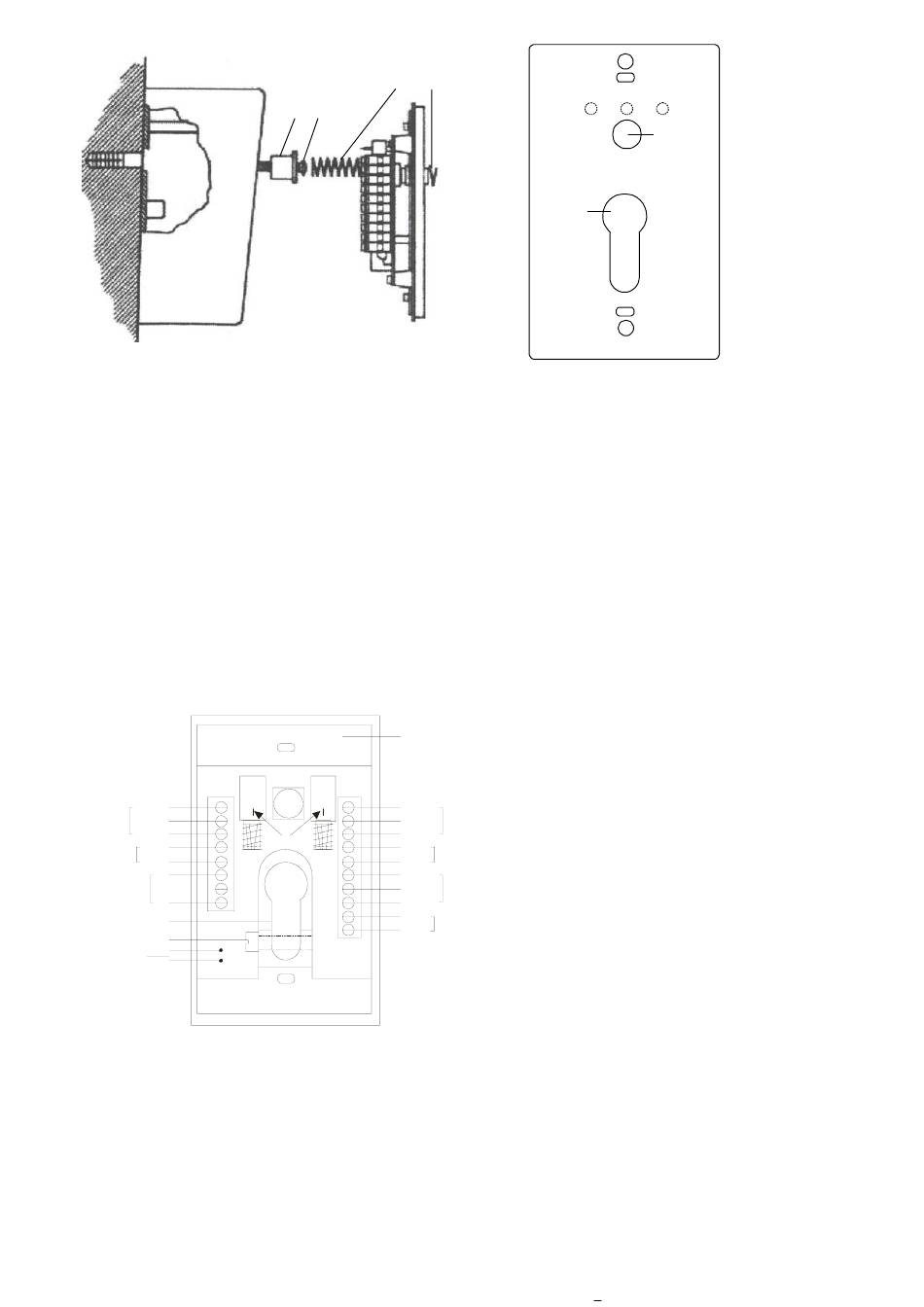

Abb.: Montage
Anschluss
1. Der schematische Klemmenbelegungs-Plan zeigt die Stellung der Wechsler-Kontakte im normalen Zustand.
2. Im normalen montierten Zustand ist das Sabotagerelais zwischen Klemme 6 und 7 geschlossen.
3. Zwei Wechselkontakte werden durch Rechts- oder Linksdrehung des Schlüssels betätigt. Beide Kontakte
können bei Bedarf als Impuls- oder Schaltkontakt genutzt werden. Im Auslieferungszustand sind diese als
Schaltkontakt eingestellt. Durch Entfernen der kleinen Sperrbügel (3) mit Hilfe eines kleinen
Schraubendrehers oder einer feinen Zange wird der Impulsmodus eingestellt.
4. Das rote und das schwarze Stromkabel sind nur zu verwenden, wenn der eingebaute Summer ertönen soll
(± 12 V DC Steuerung).
Klemmenbelegung der Kontakte und Anzeigen
NO
S1
COM
NC
_
LED 1
+
(grün)
Sabotage
Halbzylinder
Fixierschraube
Summer
(ertönt beim
Anlegen von
12 V DC)
Für die Funktion als Impulstaster
sind die Bügel (3) zu entfernen!
Sabotage-
sicherung
1
2
Sabotagesicherung
Bohrschutzplatine
NO
COM
S3
NC
3
_
_
LED 3
+
(rot)
NO
COM
S2
NC
_
_
LED 2
+
(gelb)
LED rot LED gelb
LED grün
Sabotage-
sicherung
Loch für
Zylinder
(bzw. bereits
vormontierter
Halbzylinder)
Frontplatte
