Technische Daten

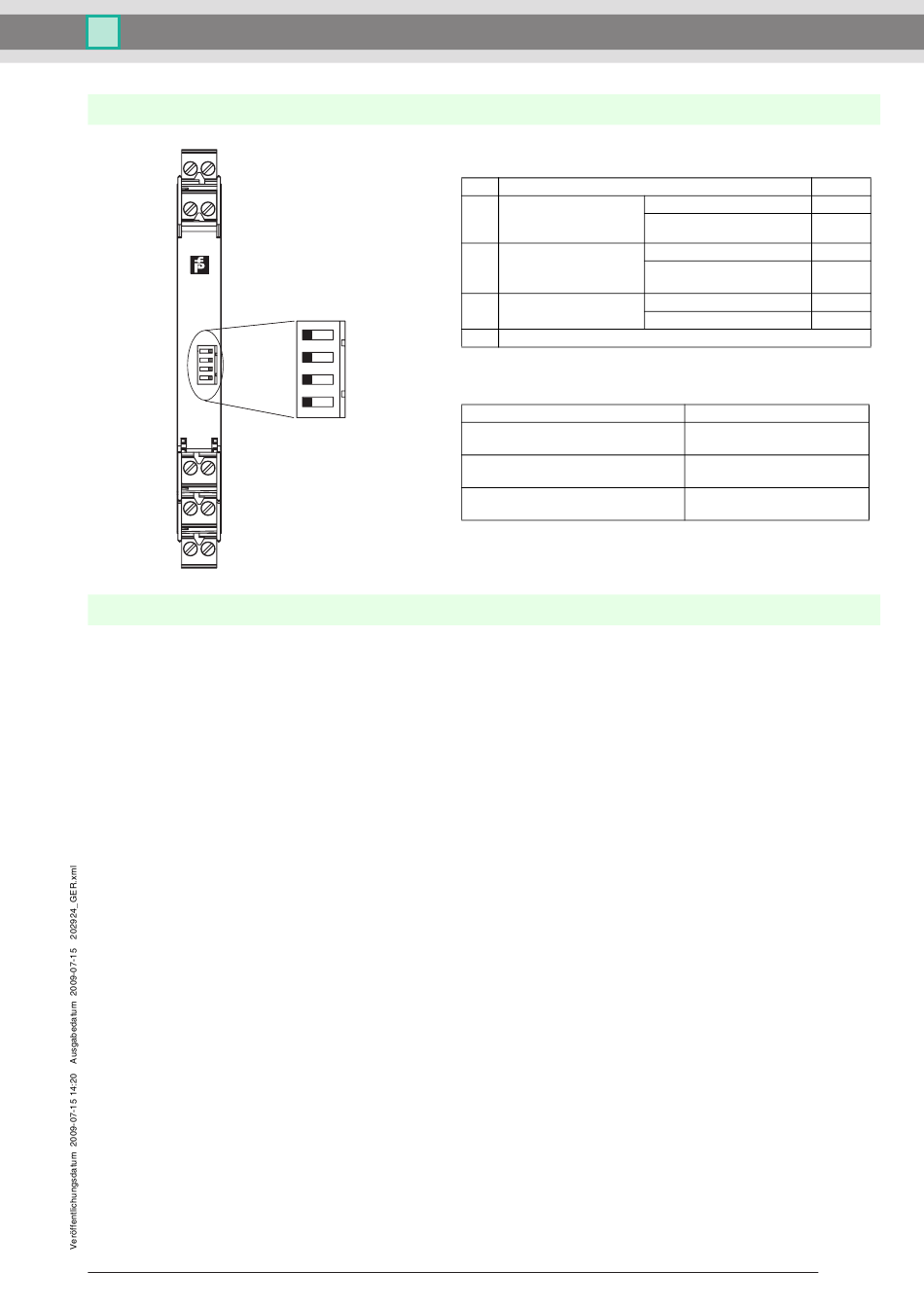

Konfiguration
1
2
3
4
1
2
S
3
4
I
II
5
6
7
8
9
10
Zubehör
Einspeisebausteine KFD2-EB2...
Mit dem Einspeisebaustein werden die Geräte über das Power Rail mit 24 V DC versorgt. Die durch eine Sicherung geschützte
Einspeisung kann je nach Leistungsaufnahme der Geräte bis zu 100 Einzelgeräte versorgen. Ein galvanisch getrennter Schalt-
kontakt gibt die über das Power Rail übertragene Sammelfehlermeldung aus.
Power Rail UPR-03
Das Power Rail UPR-03 ist eine komplette Einheit bestehend aus dem elektrischen Einsatz und einer Aluminium-Profilschiene
35 mm x 15 mm. Zur elektrischen Kontaktierung werden die Geräte einfach aufgerastet.
Das Power Rail darf nicht über die Geräteklemmen der Einzelgeräte eingespeist werden!
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49-621-776-2222 • Telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com
1
2
3
4
I
II
Schalterstellung
S
Funktion
1
Wirkungsrichtung
Ausgang I (Relais)
angezogen
2
Zuordnung
Ausgang II (Relais)
3
Leitungsfehlererkennung
4
Betriebszustände
Steuerstromkreise
Initiator hochohmig/
Kontakt geöffnet
Initiator niederohmig/
Kontakt geschlossen
Leitungsbruch,
Leitungskurzschluss
werksseitige Einstellung: Schalter 1, 2, 3 und 4 auf Position I
Copyright Pepperl+Fuchs, Printed in Germany
KCD2-SR-1.LB
Position
bei hohem Eingangsstrom
bei geringem Eingangsstrom
Schaltzustand wie Relais I
Fehlermeldeausgang
(abgefallen bei Fehler)
AN
AUS
keine Funktion
Eingangssignal
geringer Eingangsstrom
hoher Eingangsstrom
Leitungsfehler
I
II
I
II
I
II
3
