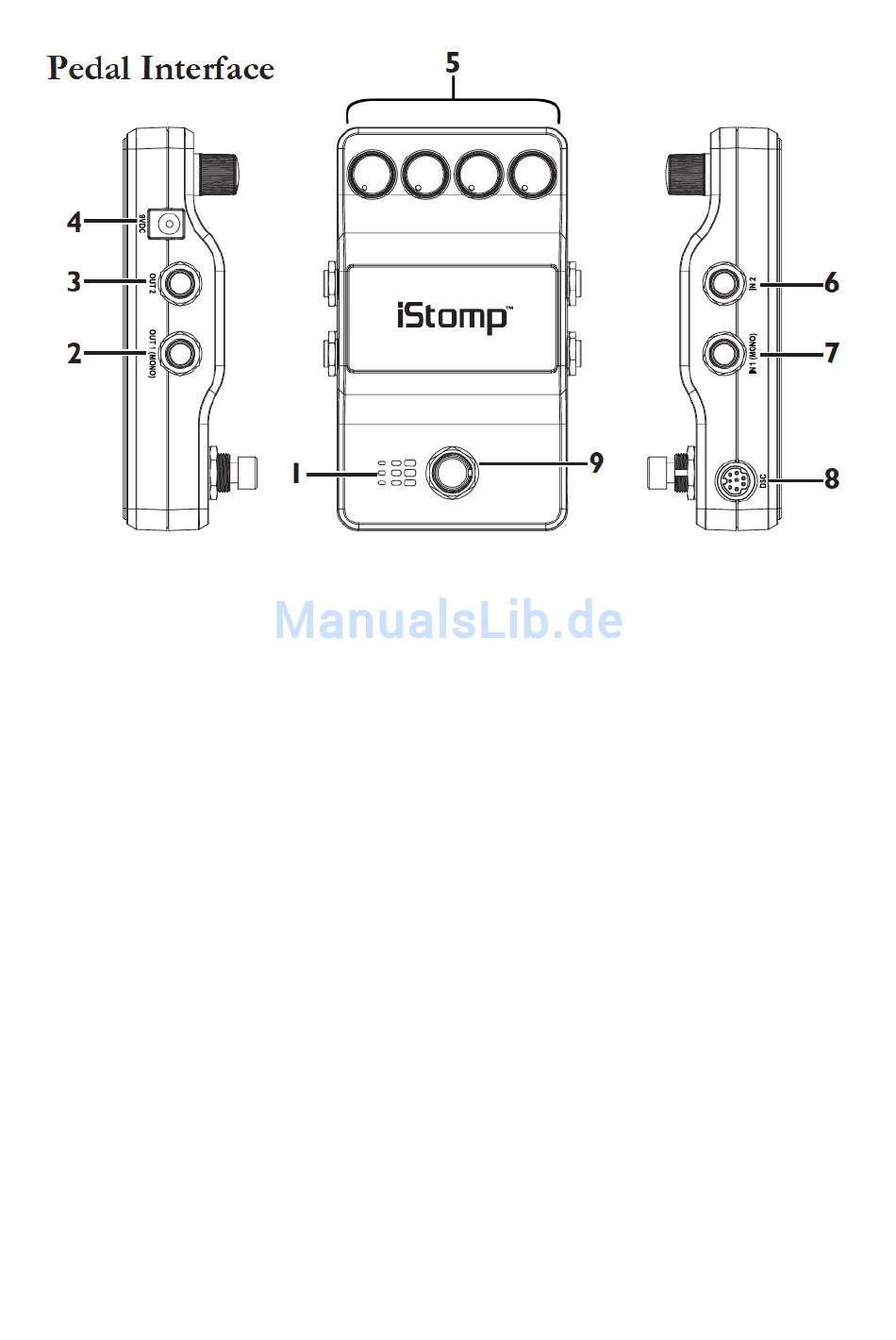

1. Anzeigen LED – Diese Multi-color LED zeigt den Status des Effektes an. Falls ein
Delay Pedal in das iStomp Pedal geladen wird, blinkt diese LED, sobald Tap Tempo als
Funktion gewählt wurde, um die Delay Zeit anzuzeigen (lesen sie in der Sektion "Delay
Tap Tempo" um mehr Information über Tap Tempo zu erhalten). Indem sie die Stomp
Shop App benutzen, können sie die Farbe der LED nach ihrem Geschmack verändern,
und das für jedes Pedal das sie herunterladen.
2. OUT 1 (Mono) Buchse – Schließen sie diesen Ausgang an einen Verstärker an,
sofern sie nur einen Verstärker verwenden wollen.
3. OUT 2 Buchse – Schließen sie diesen Ausgang an einen zweiten Verstärker an,
sofern sie ein Stereo Setup verwenden wollen.
4. DC Stromversorgungseingang – Schließen hier nur die mitgelieferte
Stromversorgung an.
5. Regler – Diese Regler werden dazu benutzt, die Einstellungen des Pedals/Effektes
zu verändern. Die Funktion der Regler variiert je nach Effekt der in das iStomp Pedal
(Hardware) geladen wurde. Die Zuordnungen der Regler können über die Schaltfläche
„Info" in der Stomp Shop App eingesehen werden.
6. IN 2 Buchse – Schließen einen zweiten Eingang an diese Buchse an, um eine
Stereo Anwendung (Stereo Pedale mit Stereo Ausgängen können hier der iStomp
Hardware vorgeschaltet werden) zu gewährleisten. IN 1 und IN 2 werden durch den
Effekt geführt und dann über die Buchsen OUT 1 und OUT 2 aus der iStomp Hardware
herausgeführt. Die Stereotrennung beider Kanäle bleibt dabei erhalten.
Anmerkung: IN 2 wird deaktiviert, sobald ein Mono Effekt zum Beispiel ein Distortion
geladen wird. (Drücken sie auf die Info Schaltfläche um zu sehen, welche Pedale den
