PFD1500RA-100

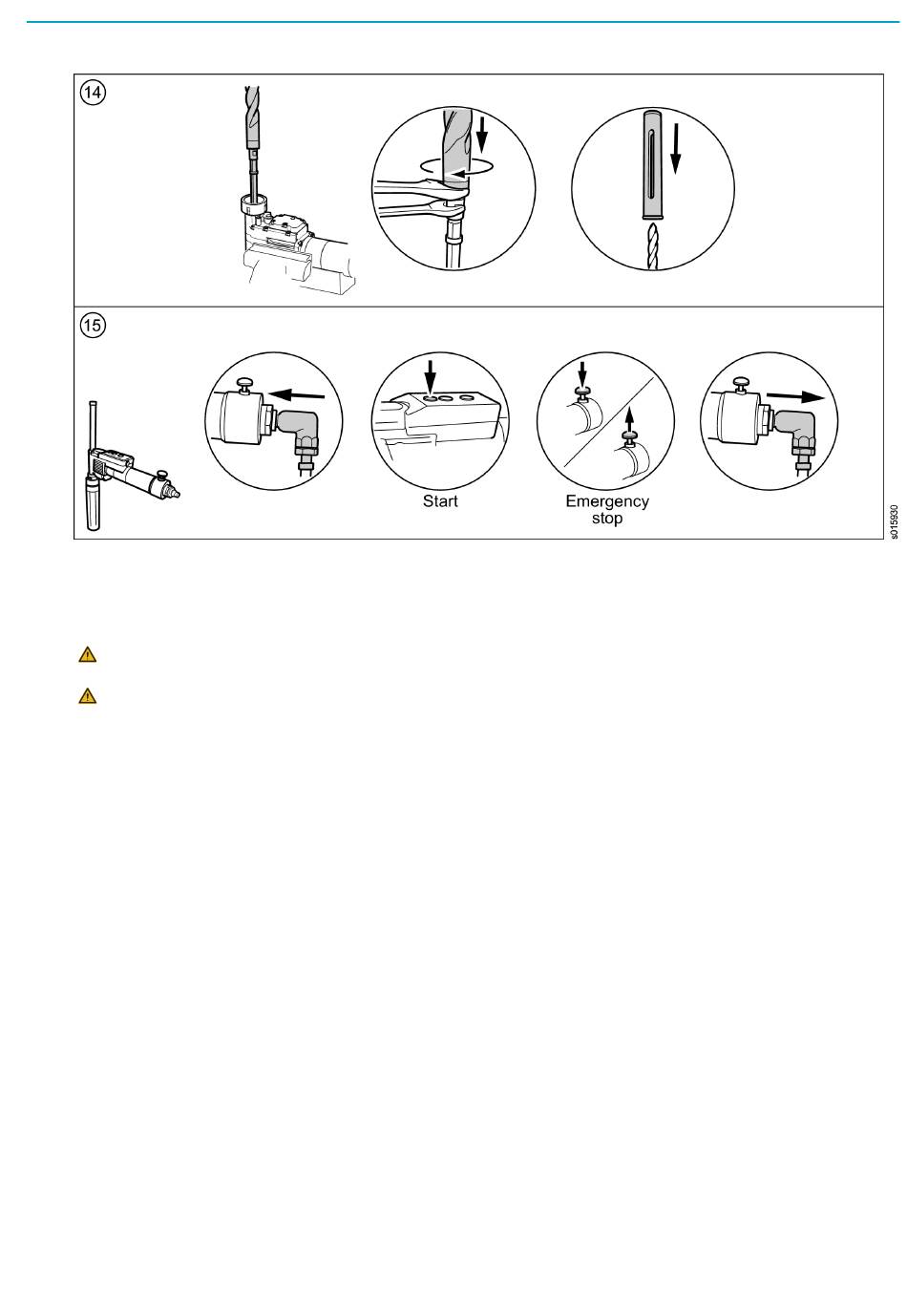

Den Bohrer installieren
WARNUNG Sicherstellen, dass die Luftzufuhr nicht angeschlossen ist.
VORSICHT Handschuhe tragen, um Verletzungen durch scharfe Kanten zu vermeiden. Das
Produkt kann nur von erfahrenem Wartungspersonal zusammen- oder auseinandergebaut
werden.
Erforderliche Werkzeuge
■
Schraubstock
■
Torx-Schraubenschlüssel
■
Inbusschlüssel
■
Gabelförmiges Werkzeug
■
Sechskantwerkzeug
■
Schraubenschlüssel
1.
Befestigen Sie den Bohrer mit Gummipads in einem Schraubstock; die Logikeinheit für die Druckluft
muss dabei nach oben und der Griff des Bohrers nach rechts zeigen.
2.
Notieren Sie die Position der Zufuhrkassette. Die Markierungen an dem der Spindel am nächsten ge-
legenen Ende der Kassette zeigen die aktuelle Zufuhrrate an.
3.
Entfernen Sie das Kassettenschloss, die Kassette, die fünf Schrauben und die beiden Unterlegschei-
ben. Verwenden Sie an der Schraube des Kassettenschlosses einen Torx-Schraubenschlüssel und
an den anderen vier Schrauben einen Inbusschlüssel an.
4.
Installieren Sie gegebenenfalls den Startpositionsring auf der Spindel und verschieben Sie ihn in sei-
ne Position. Ziehen Sie den Ring mit einem gabelförmigen Werkzeug fest.
5.
Installieren Sie die Spindel von unten her in der Fassung. Drehen Sie ein Sechskantwerkzeug meh-
rere Umdrehungen im Uhrzeigersinn, um die Spindel vorzustellen.
6.
Installieren Sie den Tiefenring auf der Spindel und bringen Sie ihn in Position. Ziehen Sie den Ring
mit dem gabelförmigen Werkzeug fest.
DE
© Atlas Copco Industrial Technique AB - 9836 6022 04
Installation
23
