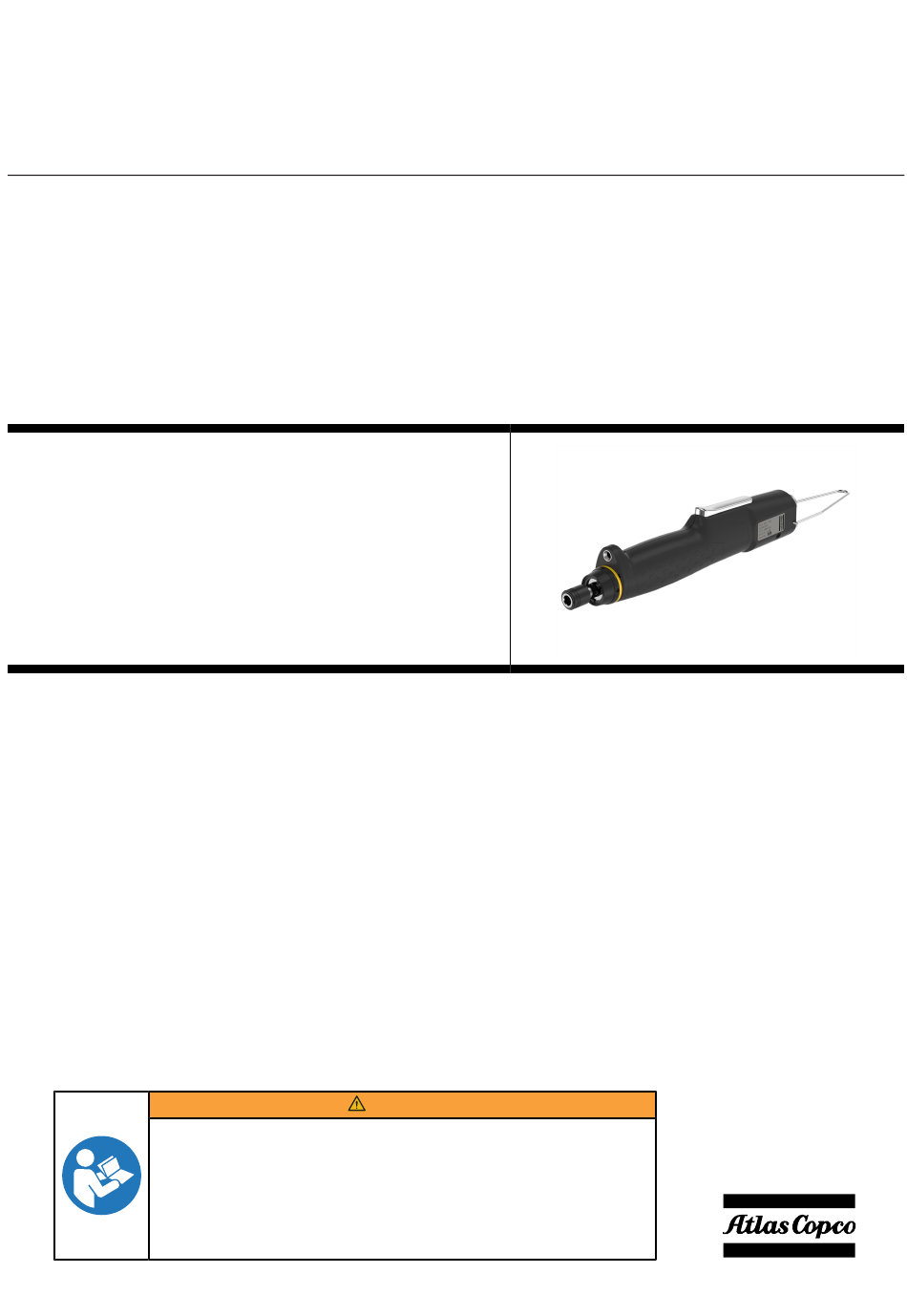

Drucksache Nr. 9839 1064 04
Veröffentlichungsdatum 2020-02-21
Gültig ab Seriennummer A2410001

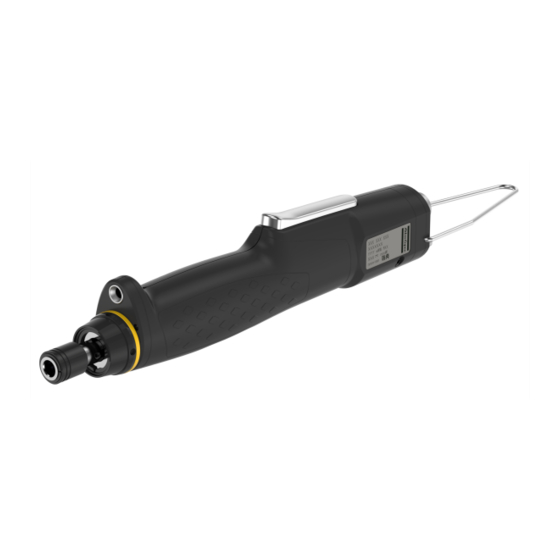

ETD MT41-100-I06 ( 20–100 cNm)
Handgerät, mit Sensoren ausgestattet
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Die Nichtbeachtung der Sicherheitshinweise und Anweisungen
kann zu Stromschlägen, Bränden und/oder schweren Personen-
schäden führen.
Bewahren Sie alle Warnhinweise und Anweisungen zur künfti-
gen Verwendung auf.
ETD MT41-100-I06
8432084561
WARNUNG
Electric screwdriver
Produktanweisungen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Atlas Copco ETD MT41-100-I06
Inhaltszusammenfassung für Atlas Copco ETD MT41-100-I06
- Seite 1 ETD MT41-100-I06 Drucksache Nr. 9839 1064 04 Electric screwdriver Veröffentlichungsdatum 2020-02-21 Gültig ab Seriennummer A2410001 Produktanweisungen ETD MT41-100-I06 ( 20–100 cNm) 8432084561 Handgerät, mit Sensoren ausgestattet WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Personen- schäden führen.
-
Seite 2: Inhaltsverzeichnis
Verbindung lösen................. 10 Startoptionen .................. 11 Funktionstaste .................. 11 Leuchte vorne.................. 11 Betriebsanleitung .................... 12 Einsatz anbringen................ 12 Wartung ......................... 13 ESD-Probleme vermeiden ................ 13 Wartungsanweisungen ................... 13 Wartungsempfehlungen .............. 13 Vorbeugende Wartung ................ 13 Kalibrierungsempfehlungen.............. 13 Recycling ....................... 15 Umweltschutzbestimmungen................ 15 Recycling-Informationen ................. 15 © Atlas Copco Industrial Technique AB - 9839 1064 04... -
Seite 3: Produktinformation
Garantiereparaturen werden nur in Atlas Copco-Werkstätten oder von einem zertifizierten Service- Partner ausgeführt. Atlas Copco bietet eine erweiterte Garantie und eine vorbeugende Wartung nach dem neuesten Stand der Technik durch seine ToolCover-Verträge. Weitere Informationen erhalten Sie von Ihrem lokalen Servicere- präsentanten. -
Seite 4: Website
Besuchen Sie: http://webbox.atlascopco.com/webbox/dimdrw oder https://servaid.atlascopco.com. Übersicht Technische Produktdaten Technische Produktdaten finden Sie entweder auf ServAid oder auf der Internetseite von Atlas Copco. Besuchen Sie: https://servaid.atlascopco.com oder www.atlascopco.com. Einsatz-Laufruhetest Die Laufruhe des Einsatzes wird an einem unbelastet laufenden, fest in einem Prüfstand eingespanntem Werkzeug bei einer Drehzahl von 200 U/min gemessen. -
Seite 5: Test Der Erdung Des Einsatzes
■ Entsprechende Teile gründlich reinigen ■ Defekte und verschlissene Teile ersetzen Vorbeugende Wartung Empfohlene Wartungsintervalle: Bei normalem Werkzeuggebrauch und einer Belastung von bis zu 70 % des maximalen Drehmoments geltend. © Atlas Copco Industrial Technique AB - 9839 1064 04... - Seite 6 Produktinformation ETD MT41-100-I06 Die Wartung darf nur von geschulten Technikern, nur nach den angegebenen Wartungsanweisungen und nur unter Verwendung von Atlas Copco Originalersatzteilen durchgeführt werden. Intervall Maßnahme 1.500.000 Zyklen oder 1 Jahr Das Werkzeug kalibrieren 1.500.000 Zyklen Austausch der Einsatz-Erdung 3.000.000 Zyklen...
-
