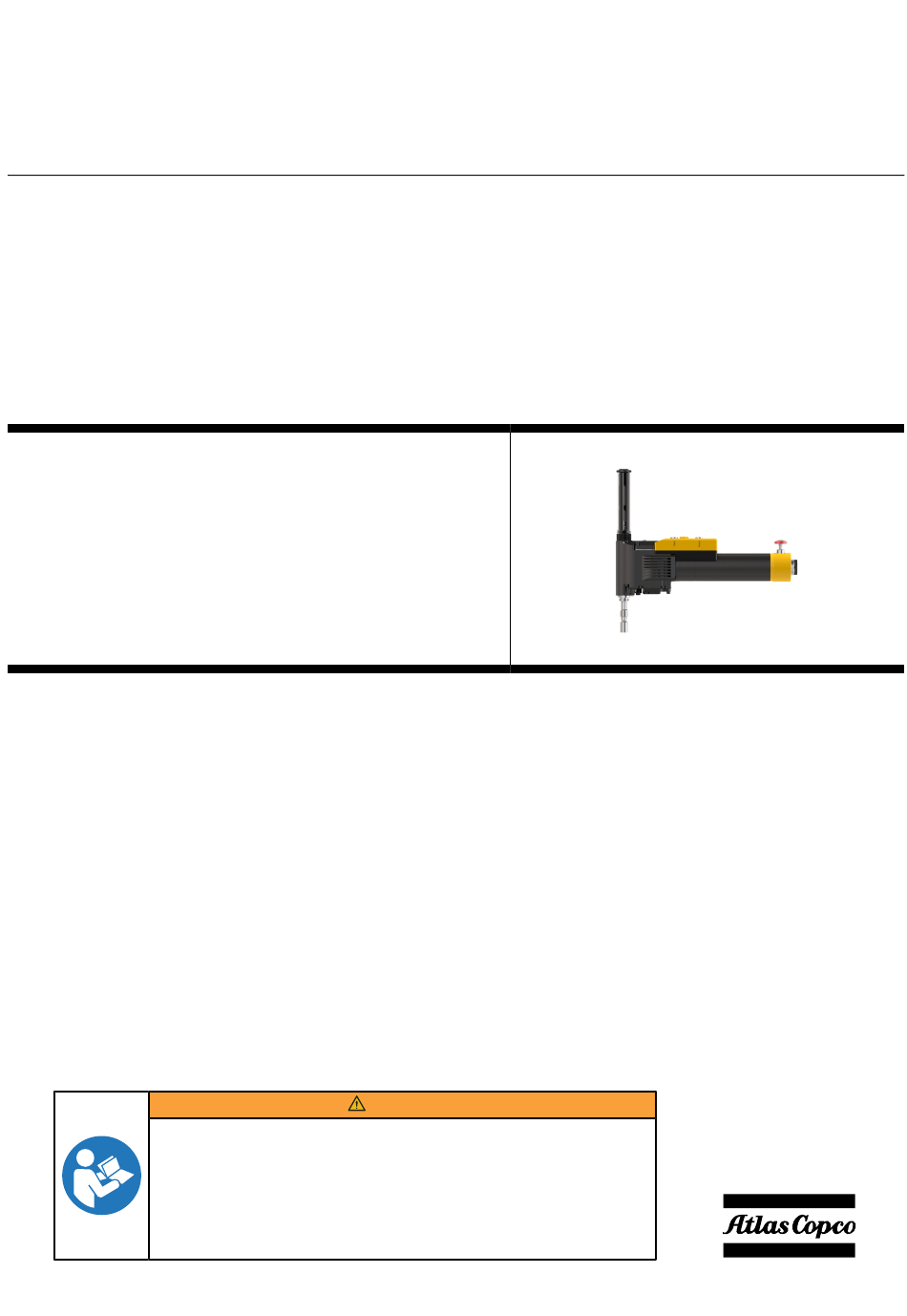

Drucksache Nr. 9836 6022 04

Veröffentlichungsdatum 2020-01-28

Gültig ab Seriennummer B0750001

PFD1500RA-100 (100 U/min)

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Die Nichtbeachtung der Sicherheitshinweise und Anweisungen

kann zu Stromschlägen, Bränden und/oder schweren Personen-

schäden führen.

Bewahren Sie alle Warnhinweise und Anweisungen zur künfti-

gen Verwendung auf.

PFD1500RA-100

8440150000

WARNUNG

Positive feed drill

Produktanweisungen

Inhaltsverzeichnis

Inhaltszusammenfassung für Atlas Copco PFD1500RA-100

Seite 1 PFD1500RA-100 Drucksache Nr. 9836 6022 04 Positive feed drill Veröffentlichungsdatum 2020-01-28 Gültig ab Seriennummer B0750001 Produktanweisungen PFD1500RA-100 (100 U/min) 8440150000 WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Personen- schäden führen.
Seite 2: Inhaltsverzeichnis
Vorbereitung für die Spindeln 4141, 0253 XX, ........ 26 Den Schnellvorlaufkit installieren............ 27 Bedienung ...................... 32 Ergonomie-Richtlinien.................. 32 Konfigurationsanleitung .................. 32 Austausch von Modulen .............. 32 Änderung der Drehzahl ............... 33 Änderung der Vorschubgeschwindigkeit .......... 34 Betriebsanleitung .................... 35 Vor dem Bohren .................. 35 © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 3 Reparaturanleitung .................. 49 Die Spindel lösen................. 49 Demontage-/Montageanweisungen.............. 52 Anweisungen für den Lamellenmotor .......... 52 Anweisungen für den Lamellenmotor .......... 54 Indiziergerät montieren................ 56 Störungshilfe...................... 57 Überblick Fehlersuche .................. 57 Lecktest ...................... 59 Test der Überlastkupplung................ 59 Recycling ....................... 60 Umweltschutzbestimmungen................ 60 © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 4: Produktinformation
Garantiereparaturen werden nur in Atlas Copco-Werkstätten oder von einem zertifizierten Service- Partner ausgeführt. Atlas Copco bietet eine erweiterte Garantie und eine vorbeugende Wartung nach dem neuesten Stand der Technik durch seine ToolCover-Verträge. Weitere Informationen erhalten Sie von Ihrem lokalen Servicere- präsentanten.
Seite 5: Servaid
Informationen zu unseren Produkten, Zubehör, Ersatzteilen und Veröffentlichungen finden Sie auf der In- ternetseite von Atlas Copco. Besuchen Sie: www.atlascopco.com. Sicherheitsdatenblätter MSDS/SDS In den Sicherheitsdatenblättern werden die von Atlas Copco vertriebenen chemischen Produkte beschrie- ben. Weitere Informationen finden Sie auf der Internetseite von Atlas Copco unter www.atlascopco.com/sds. Herkunftsland Informationen zum Herkunftsland sind auf dem Produktetikett angegeben.
Seite 6: Hauptkomponenten Und Funktionen
Legt die Drehzahl fest. Wird in Um- drehungen pro Minute (U/min) ge- messen. Bereichsgetriebe Legt den Drehzahlbereich fest. Lamellenmotor Zur Leistungs-und Drehkraftüber- tragung an die Spindel. Motorventil Versorgt den Lamellenmotor und den Not-Aus-Schalter mit Luftstrom. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 7: Technische Produktdaten
Aus-Schalter in seiner Position ver- riegelt. Sie müssen den Not-Aus von Hand zurücksetzen, um den Bohrer wieder zu starten. Technische Produktdaten Technische Produktdaten finden Sie entweder auf ServAid oder auf der Internetseite von Atlas Copco. Besuchen Sie: https://servaid.atlascopco.com oder www.atlascopco.com. Vorschubgeschwindigkeit Die Vorschubgeschwindigkeit des Bohrers muss an die Spindeldrehzahl angepasst werden.
Seite 8: Geschwindigkeit Schnellvorlauf - Pfd1500Ra-R (Nur Für Modelle Mit Schnellvorlauf)
PFD1500RA-1330-R 1330 49.2 1.94 PFD1500RA-1770-R 1770 65.6 2.58 PFD1500RA-2360-R 2360 87.4 3.44 Startposition und Bohrtiefe Mit den Anschlagringen können die folgenden Parameter definiert werden: ■ Startstellung des Bohrstücks ■ Bohrtiefe © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 9 Der Abstand zwischen Tiefenring und Bohrkopf kann für die gewünschte Bohrtiefe D anhand der folgen- den Formel berechnet werden (Maß L in der folgenden Abbildung): L (mm) =D (mm) – 31,0 mm L (in) = D (in) – 1,2 in © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 10: Drehzahl
Gehäuse des Splitgetriebes geben die Übersetzungsverhältnisse in Bezug auf die Wellen- positionen an. Mit dem gabelförmigen (4141 1114 00) Werkzeug sicherstellen, dass sich die Welle in der richtigen Stel- lung befindet. Siehe Abbildung unten. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 11: Service-Übersicht
Sie es außer Betrieb und prüfen Sie es. Wenn keine detaillierten Informationen über eine vorbeugende Wartung enthalten sind, befolgen Sie die folgenden allgemeinen Richtlinien: ■ Entsprechende Teile gründlich reinigen ■ Defekte und verschlissene Teile ersetzen © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 12: Installation
Eine schlechte Luftqualität kann das Werkzeug beschädigen und die Leistung vermindern. ■ Für eine optimale Leistung und maximale Produktlebensdauer empfehlen wir den Einsatz von Druck- luft mit einem Taupunkt von -5 °C. Die Installation eines Atlas Copco-Kühllufttrockners wird empfoh- len. ■...
Seite 13 Verletzungen und Beschädigungen führt. Vergewissern Sie sich, dass der Verriegelungsstift nicht mehr als 0,3 mm aus der Muttero- ► berfläche herausragt. Installieren Sie nach Beendigung der Installation die oben aufgelisteten Bauteile. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 14: Installation Des Abstreiferkits, Für Bohrer Ohne Indexer
■ Säge Voraussetzungen Vor Installation des Abstreiferkits sicherstellen, dass die folgenden Komponenten entfernt wurden: ■ Vorderteil ■ Bohr-Bit ■ Spindel ■ Spindelschutz Den Bohrer im Schraubstock einspannen. Den Adapter ausbauen. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 15 Der auf der Spindel sitzende Abstreifring darf sich beim Bohren nicht außerhalb des Rohrs be- wegen. Das Rohr anbringen und auf 20 Nm anziehen. Sicherstellen, dass der Abstreifring sich ruckfrei bewegen kann, um eine Beschädigung des Ge- windes zu verhindern. Das Vorderteil einbauen. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 16: Installation Des Abstreiferkits, Für Bohrer Mit Indexer
Werkzeug kann es sein, dass sich das gesamte Werkzeug dreht und so zu schweren Verletzungen und Beschädigungen führt. Vergewissern Sie sich, dass der Verriegelungsstift nicht mehr als 0,3 mm aus der Muttero- ► berfläche herausragt. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 17 Der auf der Spindel sitzende Abstreifring darf sich beim Bohren nicht außerhalb des Rohrs be- wegen. 13. Das Rohr anbringen und anziehen. Sicherstellen, dass der Abstreifring sich ruckfrei bewegen kann, um eine Beschädigung des Ge- windes zu verhindern. Das Vorderteil einbauen. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 18: Installieren Des Chiplet
Erforderliche Werkzeuge ■ Schraubstock ■ Torx-Schraubendreher ■ Inbusschlüssel ■ Montagewerkzeug Voraussetzungen Vor der ChipLet-Installation sicherstellen, dass die folgenden Komponenten entfernt wurden: ■ Vorderteil ■ Bohr-Bit ■ Spindel ■ Spindelschutz © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 19 10. Die Zufuhrkassette wieder einsetzen und die vier Schrauben und die beiden Unterlegscheiben auf 8 Nm anziehen. 11. Die Kassettenabdeckung wieder an der Kassette anbringen und mit einer Schraube sichern, die auf 3 Nm festgezogen wird. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 20: Auswechseln Der Spindel
■ Schraubenschlüssel Befestigen Sie den Bohrer mit Gummipads in einem Schraubstock; der vordere Teil muss dabei nach oben und der Griff des Bohrers nach rechts zeigen. Vorderteil und Bohr-Bit entfernen. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 21 Stutzen an. Führen Sie am Notausknopf einen Funktionstest durch: Die Starttaste drücken. Den Notausknopf drücken, so dass er einrastet. Die Spindel muss sofort anhalten. Den Notausknopf herausziehen, um ihn zurückzusetzen. Der Motor darf nicht starten. Den Luftschlauch trennen. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 23: Den Bohrer Installieren
Umdrehungen im Uhrzeigersinn, um die Spindel vorzustellen. Installieren Sie den Tiefenring auf der Spindel und bringen Sie ihn in Position. Ziehen Sie den Ring mit dem gabelförmigen Werkzeug fest. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 24 Stutzen an. Führen Sie am Notausknopf einen Funktionstest durch: Die Starttaste drücken. Den Notausknopf drücken, so dass er einrastet. Die Spindel muss sofort anhalten. Den Notausknopf herausziehen, um ihn zurückzusetzen. Der Motor darf nicht starten. Den Luftschlauch trennen. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 25: Wechseln Des Lufteinlass-Adapters
Alle PFD1500-Werkzeuge werden standardmäßig mit einem NPT-Lufteinlass-Adapter geliefert. Ein zu- sätzlicher BSP-Lufteinlass-Adapter befindet sich bei Lieferung des Werkzeugs ebenfalls in der Kiste. WARNUNG Sicherstellen, dass die Luftzufuhr nicht angeschlossen ist. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 26: Vorbereitung Für Die Spindeln 4141, 0253 Xx
Klemmen Sie das Spannfutter über dem Spindelgewinde fest. Das Gewinde darf nicht weiter als (L1) herausragen. Vgl. die Abbildung unten. Beachten Sie die Dimension der Bohrtiefe (L2) und der Gewindegröße (L3). Vgl. die Abbildung un- ten. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 27: Den Schnellvorlaufkit Installieren
Spindel am nächsten gelegenen Kassettenende die erforderliche Zufuhrrate an- geben. 25. Wenn sich die Kassette nicht leicht installieren lässt, drehen Sie die Splinte mit dem gabelförmigen Werkzeug, bis sie ausgerichtet sind. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 28 Sie den Luftschlauch am Stutzen an. Führen Sie am Notausknopf einen Funktionstest durch: Die Starttaste drücken. Den Notausknopf drücken, so dass er einrastet. Die Spindel muss sofort anhalten. Den Notausknopf herausziehen, um ihn zurückzusetzen. Der Motor darf nicht starten. Den Luftschlauch trennen. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 32: Bedienung
Verwenden Sie zur Ausführung Ihrer Arbeit angemessene Beleuchtungen. ■ Tragen Sie in lauten Arbeitsumgebungen einen Gehörschutz. ■ Verwenden Sie in staubiger Umgebung eine Staub-Absauganlage oder eine Mundschutzmaske. Konfigurationsanleitung Austausch von Modulen Alle Bohrmodule können einfach ausgetauscht werden: © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 33: Änderung Der Drehzahl
Den Notausknopf drücken, so dass er einrastet. Die Spindel muss sofort anhalten. Den Notausknopf herausziehen, um ihn zurückzusetzen. Der Motor darf nicht starten. Den Luftschlauch trennen. Den Luftschlauch wieder anschließen. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 34: Änderung Der Vorschubgeschwindigkeit
Den Notausknopf drücken, so dass er einrastet. Die Luftzufuhr zum Motor schaltet sich aus und die Spindel stoppt. Den Luftschlauch trennen. Ziehen Sie den Not-Aus-Schalter heraus, um ihn zurückzusetzen. Den Luftschlauch wieder anschließen. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 35: Betriebsanleitung
Prüfen Sie, ob sich der Sicherungsstift des Indiziergeräts auf einer Höhe mit der Mutteroberfläche befindet. Schwenken Sie das Werkzeug von einer Seite zur anderen, um sicherzustellen, dass das Werkzeug in seiner Position arretiert ist. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 36: Betrieb Der Bohrmaschine
Notaustaste drücken. Zum Zurücksetzen der Notaustaste und zur Wieder- die Notaustaste ziehen. Den Luftschlauch trennen und herstellung des normalen Betriebs... dann wieder anschließen, um die Logikeinheit der Druckluft zurückzusetzen. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 37: Wartung
<1/2" Titan/Alu <3/4" Titan/Alu <1 1/4" Titan/Alu (Satz verwenden, Be- (Satz verwenden, Be- (Satz verwenden, Be- Zyklen stellnummer)* stellnummer)* stellnummer)* Nach jeweils 1.000 Boh- rungen Nach jeweils 3.000 Boh- rungen © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 38 Nach jeweils 48.000 Boh- 4081 0452 90, 4081 0453 rungen 90, 4081 0454 90 , 4081 0455 90 a – Nur bei Modellen mit Schnellgang. b – Nur bei Modellen ohne Schnellgang. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 39 Bohrer / Material Bohrer / Material <1/2" Titan/Alu <3/4" Titan/Alu <1 1/4" Titan/Alu (Satz verwenden, Be- (Satz verwenden, Be- (Satz verwenden, Be- Zyklen stellnummer) stellnummer) stellnummer) Nach jeweils 1.000 Boh- rungen © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 40 Nach jeweils 3.000 Boh- rungen Nach jeweils 6.000 Boh- 4141 0051 90 rungen Nach jeweils 12.000 Boh- rungen Nach jeweils 24.000 Boh- 4141 0051 90 rungen Nach jeweils 48.000 Boh- rungen © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 41: Schmieranweisungen
Klübersynth PEG 46-121. Dose gefüllt mit 1 kg Fett, (Bestellnr. 4081 0487 90). Lamellenmotoröl (Q8 Chopin S46) Alle Dichtringe müssen vor der Montage mit Schmiermittel A oder B (dünne Schicht) geschmiert werden. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 42: Indexer 4141 0306 91
Eine dünne Schicht Schmiermittel A auftragen. Sicherstellen, dass die Dichtringe mit Schmiermittel A gut geschmiert werden. Darauf achten, dass die Abstände zwischen den Zäh- nen mit Schmiermittel A gefüllt werden. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 43: Kopf
Schmiermittel A gefüllt werden. Das Trapezinnengewinde mit Schmiermittel A füllen. Darauf achten, dass die Abstände zwischen den Zäh- nen mit Schmiermittel A gefüllt werden (5 ml pro Teil). © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 44 Darauf achten, dass die Abstände zwischen den Zäh- nen mit Schmiermittel A gefüllt werden. Innen eine dünne Schicht Schmiermittel A auftragen. Mindestens 10 ml von Schmiermittel A auftragen. * Nur für Modelle mit Schnellvorlauf. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 45: Indexer 4141 0912 90
Darauf achten, dass die Abstände zwischen den Zäh- nen mit Schmiermittel A gefüllt werden. Bereichsgetriebe Schmiermenge gesamt: 15 ml. Das Getriebe beim Schmieren mindesten zweimal herumdrehen. Sicherstellen, dass das Getriebe gleichmäßig läuft, ohne zu stocken. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 46: Bereichsgetriebe
Das Getriebe beim Schmieren mindesten zweimal herumdrehen. Sicherstellen, dass das Getriebe gleichmäßig läuft, ohne zu stocken. Pos. Beschreibung Sicherstellen, dass Außen- und Gleitfläche der Radial- dichtungen vor der Montage mit Schmiermittel A ge- schmiert werden. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 47: Motorventil
Darauf achten, dass die Nadellager vollständig mit Schmiermittel A befüllt sind. Sicherstellen, dass die Dichtringe mit Schmiermittel A gut geschmiert werden. Motorventil Pos. Beschreibung Eine dünne Schicht Schmiermittel A auftragen. Motor © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 48: Geteiltes Getriebe
Schmiermittel B durch die Eingangsöffnung an der hin- teren Abschlussplatte auftragen, dann den Rotor dre- hen, so dass sich das Öl im Motor ausbreitet). Geteiltes Getriebe Schmiermenge gesamt: 15 ml. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 49: Reparaturanleitung
Sie die Schrauben fest. Installieren Sie das Schloss und die Schlossschraube. Ziehen Sie die Schraube fest. 12. Setzen Sie den Spindelschutz wieder in seine ursprüngliche Position ein und sichern Sie ihn. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 50 Schritt 1 - Sichtprüfung durchführen. Die Ventile vom Werkzeug entfernen. Die Ventile mit dem ga- belförmigen Werkzeug im Uhrzeigersinn drehen. Die Ventile eindrücken und testen, ob die Feder in Ordnung ist. Schritt 2 - Siehe Abschnitt „Lecktest” © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 52: Demontage-/Montageanweisungen
4080 0182 07 12,5 4080 0182 08 15,5 4080 0182 09 17,5 4080 0182 10 20,5 4080 0182 11 25,5 4080 0182 12 30,5 4080 0182 13 35,5 4080 0182 14 40,5 © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 53 4080 0567 02 18,5 4080 0567 06 21,5 4080 0567 03 21,5 4080 0567 07 25,5 10,5 4080 0567 08 27,5 12,5 4080 0567 09 31,5 15,5 4080 0567 10 34,5 18,5 © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 54: Anweisungen Für Den Lamellenmotor
4080 0182 07 12,5 4080 0182 08 15,5 4080 0182 09 17,5 4080 0182 10 20,5 4080 0182 11 25,5 4080 0182 12 30,5 4080 0182 13 35,5 4080 0182 14 40,5 © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 55 4080 0567 02 18,5 4080 0567 06 21,5 4080 0567 03 21,5 4080 0567 07 25,5 10,5 4080 0567 08 27,5 12,5 4080 0567 09 31,5 15,5 4080 0567 10 34,5 18,5 © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 56: Indiziergerät Montieren
Knopf, um zu gewährleisten, dass der Sperrstift am Indiziergerät leichtgängig in das Gehäuse hinein- und wieder herausläuft. Ersetzen Sie das Teil oder das komplette Indiziergerät, wenn das Indiziergerät oder Teile davon be- schädigt sind. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 57: Störungshilfe
2. Einen Lecktest am Ventil durch- führen, siehe Abschnitt „Lecktest”. 3. Sind die Ergebnisse des Tests nicht zufriedenstellend, Ventil aus- tauschen. Oder den Kundendienst von Atlas Copco kontaktieren © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 58 Fehler ergibt, das Verfahren fort- setzen. 13. Die Kupplung in der ursprüngli- chen Stellung installieren. 14. Die Zufuhrkassette in der ur- sprünglichen Stellung installieren. Das Verfahren abschließen. * Optionale Funktion. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 59: Lecktest
Die Kupplung gegen den Uhrzeigersinn mit 10 Nm ±2 Nm anziehen. Wenn die Kupplung korrekt funktioniert, löst sie sich bei einem Drehmoment innerhalb des festgelegten Bereichs mit einem lau- ten Klick. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 60: Recycling
Nachdem ein Produkt seinen Zweck erfüllt hat, muss es ordnungsgemäß recycelt werden. Zerlegen Sie das Produkt und recyceln Sie die Komponenten gemäß örtlicher Vorschriften. Batterien sollten an Ihre öffentliche Batterieverwertungsstelle weitergegeben werden. © Atlas Copco Industrial Technique AB - 9836 6022 04...
Seite 64 Übersetzung der Originalbetriebsanleitung © Copyright 2020, Atlas Copco Industrial Technique AB. Alle Rechte vorbehalten. Jeglicher nicht autorisierte Gebrauch sowie das Kopieren der Inhalte ganz oder in Teilen ist verboten. Dies gilt insbesondere für Atlas Copco Industrial Handelsmarken, Modellbezeichnungen, Artikelnummern und Zeichnungen.
