Drucksache Nr. 9836 9800 04
Veröffentlichungsdatum 2020-02-21
Gültig ab Seriennummer B2410001
QMC41-50-HM4 ( 12.5–50 cNm)
Fest montiert, mit Stromregelung
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Die Nichtbeachtung der Sicherheitshinweise und Anweisungen
kann zu Stromschlägen, Bränden und/oder schweren Personen-
schäden führen.
Bewahren Sie alle Warnhinweise und Anweisungen zur künfti-
gen Verwendung auf.
QMC41-50-HM4
8432084452
WARNUNG

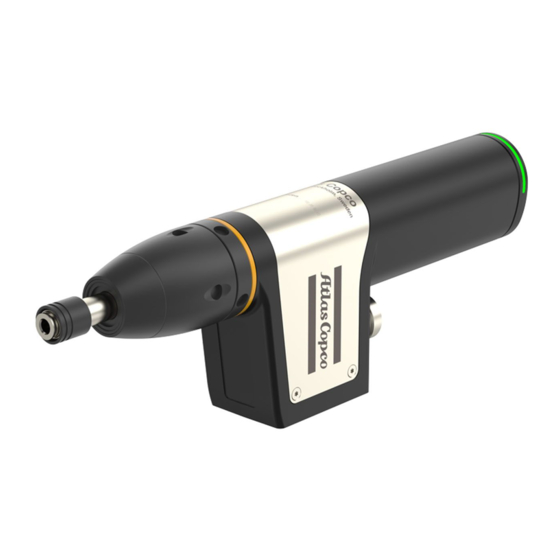

Fixtured electric motor unit
Produktanweisungen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Atlas Copco QMC41-50-HM4
Inhaltszusammenfassung für Atlas Copco QMC41-50-HM4
- Seite 1 QMC41-50-HM4 Drucksache Nr. 9836 9800 04 Fixtured electric motor unit Veröffentlichungsdatum 2020-02-21 Gültig ab Seriennummer B2410001 Produktanweisungen QMC41-50-HM4 ( 12.5–50 cNm) 8432084452 Fest montiert, mit Stromregelung WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Personen- schäden führen.
-
Seite 2: Inhaltsverzeichnis
Mechanische Installation ............... 7 Elektrische Installation................ 7 Bedienung ....................... 9 Ergonomie-Richtlinien.................. 9 Betriebsanleitung .................... 10 Einsatz anbringen................ 10 Wartung ......................... 11 ESD-Probleme vermeiden ................ 11 Wartungsanweisungen ................... 11 Wartungsempfehlungen .............. 11 Vorbeugende Wartung ................ 11 Anweisungen .................. 11 Recycling ....................... 12 Umweltschutzbestimmungen................ 12 Recycling-Informationen ................. 12 © Atlas Copco Industrial Technique AB - 9836 9800 04... -
Seite 3: Produktinformation
Garantiereparaturen werden nur in Atlas Copco-Werkstätten oder von einem zertifizierten Service- Partner ausgeführt. Atlas Copco bietet eine erweiterte Garantie und eine vorbeugende Wartung nach dem neuesten Stand der Technik durch seine ToolCover-Verträge. Weitere Informationen erhalten Sie von Ihrem lokalen Servicere- präsentanten. -
Seite 4: Website
Besuchen Sie: https://servaid.atlascopco.com. Weitere technische Informationen erhalten Sie bei Ihrem Atlas Copco-Vertreter vor Ort. Sicherheitsdatenblätter MSDS/SDS In den Sicherheitsdatenblättern werden die von Atlas Copco vertriebenen chemischen Produkte beschrie- ben. Weitere Informationen finden Sie auf der Internetseite von Atlas Copco unter www.atlascopco.com/sds. -
Seite 5: Technische Produktdaten
■ Kurzzeitige Überspannungen an der Hauptstromversorgung ■ Verschmutzungsgrad 2 ■ IP-Schutzart: IP20 Technische Produktdaten Technische Produktdaten finden Sie entweder auf ServAid oder auf der Internetseite von Atlas Copco. Besuchen Sie: https://servaid.atlascopco.com oder www.atlascopco.com. Zubehör Optionales Zubehör Werkzeugkabel 2,0 m 8432 0835 02 Werkzeugkabel 3.5 m... -
Seite 6: Service-Übersicht
Bei normalem Werkzeuggebrauch und einer Belastung von bis zu 70 % des maximalen Drehmoments geltend. Die Wartung darf nur von geschulten Technikern, nur nach den angegebenen Wartungsanweisungen und nur unter Verwendung von Atlas Copco Originalersatzteilen durchgeführt werden. Intervall Maßnahme 1.500.000 Zyklen oder 1 Jahr Das Werkzeug kalibrieren 1.500.000 Zyklen... -
Seite 7: Installation
Vier Löcher sind für Schrauben und zwei Löcher für Führungsstifte vorgesehen. Elektrische Installation Das Werkzeug mit dem mitgelieferten Kabel am Antrieb anschließen. HINWEIS Stellen Sie sicher, dass das Kabel nicht mehr als mit einem Radius von 55 mm gebogen wird. © Atlas Copco Industrial Technique AB - 9836 9800 04... - Seite 8 Installation QMC41-50-HM4 © Atlas Copco Industrial Technique AB - 9836 9800 04...
-
Seite 9: Bedienung
Bedieners an und verwenden Sie bei zu hohem Drehmoment einen Drehmomentarm oder einen Gegenhalter. ■ Verwenden Sie in staubigen Umgebungen ein System zur Staubabsaugung oder tragen Sie einen Mundschutz. © Atlas Copco Industrial Technique AB - 9836 9800 04... -
Seite 10: Betriebsanleitung
Bedienung QMC41-50-HM4 Betriebsanleitung Einsatz anbringen Den Futterring nach außen ziehen Setzen Sie den Einsatz ein. Drehen Sie den Einsatz, falls er nicht richtig sitzt. © Atlas Copco Industrial Technique AB - 9836 9800 04... -
Seite 11: Wartung
Bei normalem Werkzeuggebrauch und einer Belastung von bis zu 70 % des maximalen Drehmoments geltend. Die Wartung darf nur von geschulten Technikern, nur nach den angegebenen Wartungsanweisungen und nur unter Verwendung von Atlas Copco Originalersatzteilen durchgeführt werden. Intervall Maßnahme 1.500.000 Zyklen oder 1 Jahr Das Werkzeug kalibrieren 1.500.000 Zyklen... -
Seite 12: Recycling
Als TPU GF30 recyceln Hauptplatine Als Elektro- und Elektronik-Altgerät (EEAG) recyceln Hutmutter Als Stahl recyceln Motor Als Elektro- und Elektronik-Altgerät (EEAG) recyceln Motorabdeckung Als Aluminium recyceln Antriebseinheit ohne Motor Als Stahl recyceln © Atlas Copco Industrial Technique AB - 9836 9800 04... - Seite 13 Als Aluminium recyceln Reflektor Als POM recyceln Teil der Beleuchtungselektronik Als Elektro- und Elektronik-Altgerät (EEAG) recyceln Abdeckplatte Als Edelstahl recyceln Schrauben Als Edelstahl recyceln Gehäuserahmen Als Aluminium recyceln Schrauben Als Stahl recyceln © Atlas Copco Industrial Technique AB - 9836 9800 04...
- Seite 16 Übersetzung der Originalbetriebsanleitung © Copyright 2020, Atlas Copco Industrial Technique AB. Alle Rechte vorbehalten. Jeglicher nicht autorisierte Gebrauch sowie das Kopieren der Inhalte ganz oder in Teilen ist verboten. Dies gilt insbesondere für Atlas Copco Industrial Handelsmarken, Modellbezeichnungen, Artikelnummern und Zeichnungen.
