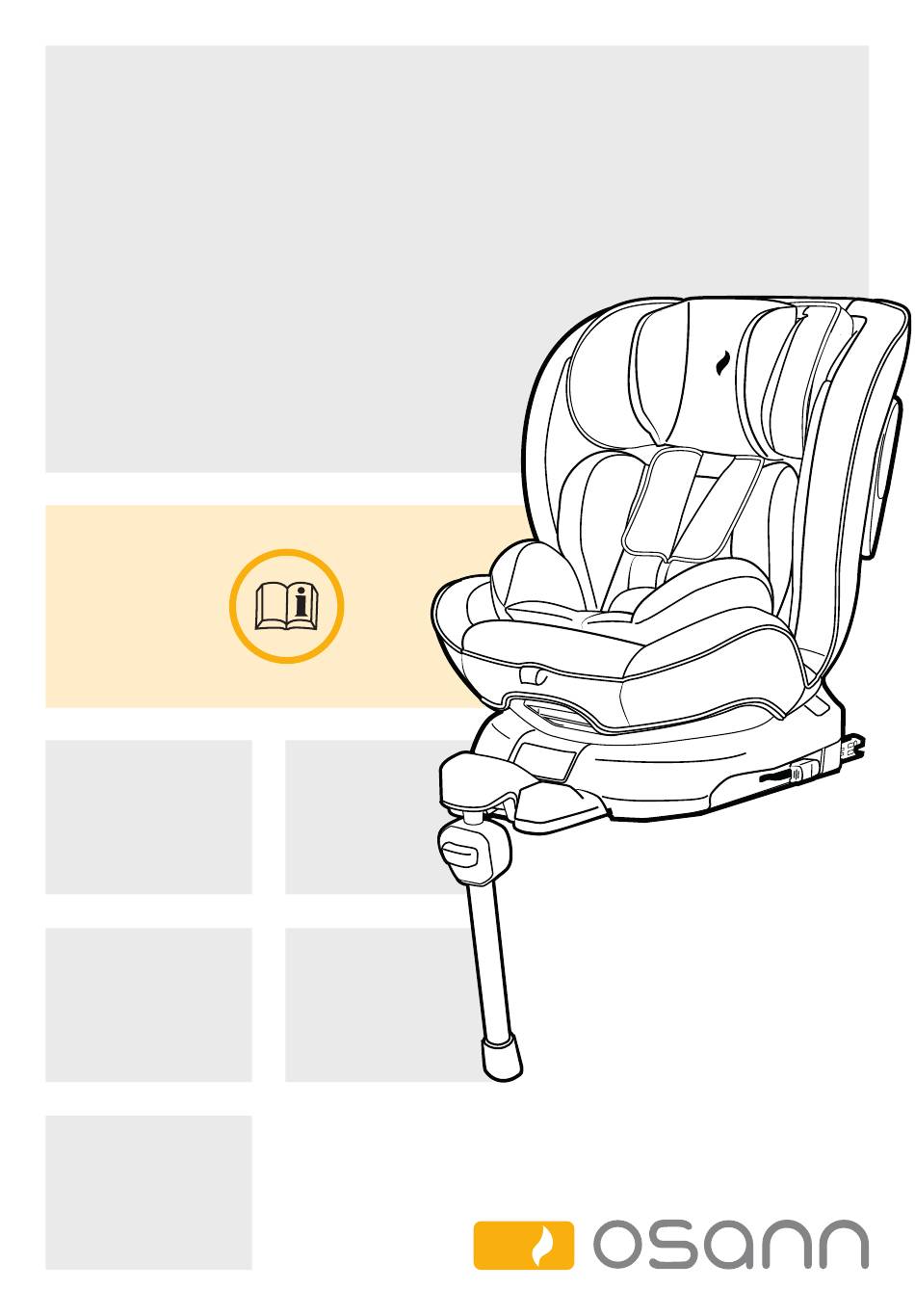

- Seite 1 Neo360 SL ECE 0+/1/2, 0-25 kg...
- Seite 2 - 2 - Vielen Dank, dass Sie sich für unseren Neo360 SL Kinderautositz entschieden haben. Wenn Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst. ANWENDUNG • Dieses Produkt ist anwendbar für Kinder der ECE-Gruppe 0+/1/2. Gewichtsbereich: 0-25 kg.
- Seite 3 - 3 - WARNUNG • Dies ist ein semi-universales Kinderrückhaltesystem. Es entspricht der UN-Reg. 44/04 und darf ausschließlich in Fahrzeugen eingesetzt werden, die in der beigefügten Liste zulässiger Fahrzeuge aufgeführt sind. • Es ist nur geeignet für Fahrzeuge mit fixen oder mit Gurtautomat versehenen 3-Punkt-Sicher- heitsgurten, die der UN/ECE-Regelung Nr.
- Seite 4 - 4 - WARNUNG • Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf, um die Sicherheit Ihres Kindes zu gewährleisten. Die Nichtbe- achtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes führen.
- Seite 5 - 5 - KOMPONENTEN DES KINDERAUTOSITZES Frontalansicht Kopfteilverstellung Verstellbare Kopfstütze Komforteinsatz Sitzschale Schultergurt Schulterpolster Gurtschloss Gurtschlosspolster Gurtverstellung Hebel zum Verstellen des Winkels Drehhebel Knopf zur Höhen- verstellung des Standfußes Standfuß Standfuß-Anzeige Einführhilfen für Isofix- Verbindungsstücke Rückansicht Seitenschutz Schulterpolster-Bügel Schultergurt Isofix-Konnektorknöpfe zur Längenverstellung und zum lösen Isofix-...
- Seite 6 - 6 - GEBRAUCH DES KINDERAUTOSITZES Neigungswinkel des Autositzes verstellen • Bedienen Sie mit einer Hand den Hebel zum Verstel- len des Winkels unter der Vorderseite der Sitzschale. • Halten Sie mit der anderen Hand die Rückseite der Sitzschale nach hinten und stellen Sie den Winkel ein. •...
-
Seite 7: Einstellen Des Gurtes
- 7 - Einstellen des Gurtes • Um den Gurt zu lösen, drücken Sie mit einer Hand den Knopf zur Gurtverstellung im vorderen Sitz- bereich. • Greifen Sie mit der anderen Hand das Gurtschloss mit den Gurten und lösen Sie es. •... -
Seite 8: Isofix-Verbindungsstücke
- 8 - Isofix-Verbindungsstücke • Schieben Sie die roten Einführhilfen durch den Schlitz in der Polsterung zwischen Rückenlehne und Sitz und in die Isofix-Halterungen. • Die flache Seite muss dabei nach unten zeigen. Dieser Schritt ist nicht erforderlich, falls das Fahr- zeug über fest installierte Einführhilfen verfügt. - Seite 9 - 9 - Entfernen des Gurtsystems • Lösen Sie das Gurtsystem, sodass der Metallbügel an der Rückseite des Kinderautositzes zum Vorschein kommt. (Abb. 1) • Fädeln Sie die Schultergurte aus dem Metallbügel auf der Rückseite des Kinderautositzes und führen Sie diese durch den Kinderautositz auf die Vorderseite hindurch. (Abb. 2) •...
- Seite 10 - 10 - EINBAU DES KINDERAUTOSITZES 1) Gruppe 0+/1 (rückwärtsgerichtet) (Für Kinder von 0 bis 18 kg) 1. Drücken Sie beide seitlichen Isofix-Konnektorknöpfe, um die Isofix-Konnektoren in der Länge auszufahren. 2. Klappen Sie den Standfuß heraus. 3. Führen Sie die Isofix-Konnektoren zu den Isofix-Verbindungsstücken am Pkw-Autositz und lassen Sie diese einrasten.
- Seite 11 - 11 - 2) Gruppe 1 (vorwärtsgerichtet) (Für Kinder von 9 bis 18 kg) WICHTIG: VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS GEWICHT DES KINDES 9 KG NICHT ÜBERSCHRITTEN HAT. 1. Drücken Sie beide seitlichen Isofix-Konnektorknöpfe, um die Isofix-Konnektoren in der Länge auszufahren.
- Seite 12 - 12 - 3) Gruppe 2 (vorwärtsgerichtet) (Für Kinder von 15 bis 25 kg) INFORMATION: ENTFERNEN SIE ZUNÄCHST DAS GURTSYSTEM WIE ZUVORGEHEND BESCHRIEBEN. 1. Folgen Sie den Einbauschritten 1 bis 6 von Punkt 2 (Gruppe 1, vorwärtsgerichtet). 2. Fädeln Sie den Diagonalgurt des 3-Punkt-Gurtes des Pkws durch die Gurtführung an der Kopstütze des Kinderautositzes.
- Seite 13 Bitte überprüfen Sie das Produkt regelmäßig auf mögliche Beschädigungen. Verwenden Sie ein beschädigtes Produkt nicht und bewahren Sie es für Kinder unzugänglich auf. Falls Sie weitere Fragen haben, wenden Sie sich bitte an den Osann Kundendienst unter der Rufnummer +49 (0) 7731/970077.
- Seite 62 - 62 -...
- Seite 63 - 63 -...
- Seite 64 Osann GmbH Gewerbestr. 22 D-78244 Gottmadingen Tel.: +49 (0)7731/970077 Fax: +49 (0)7731/970055 E-Mail: info@osann.de...
