NOME DELLE PARTI E SELETTORE DI FUNZIONAMENTO

3
4
1
12
3

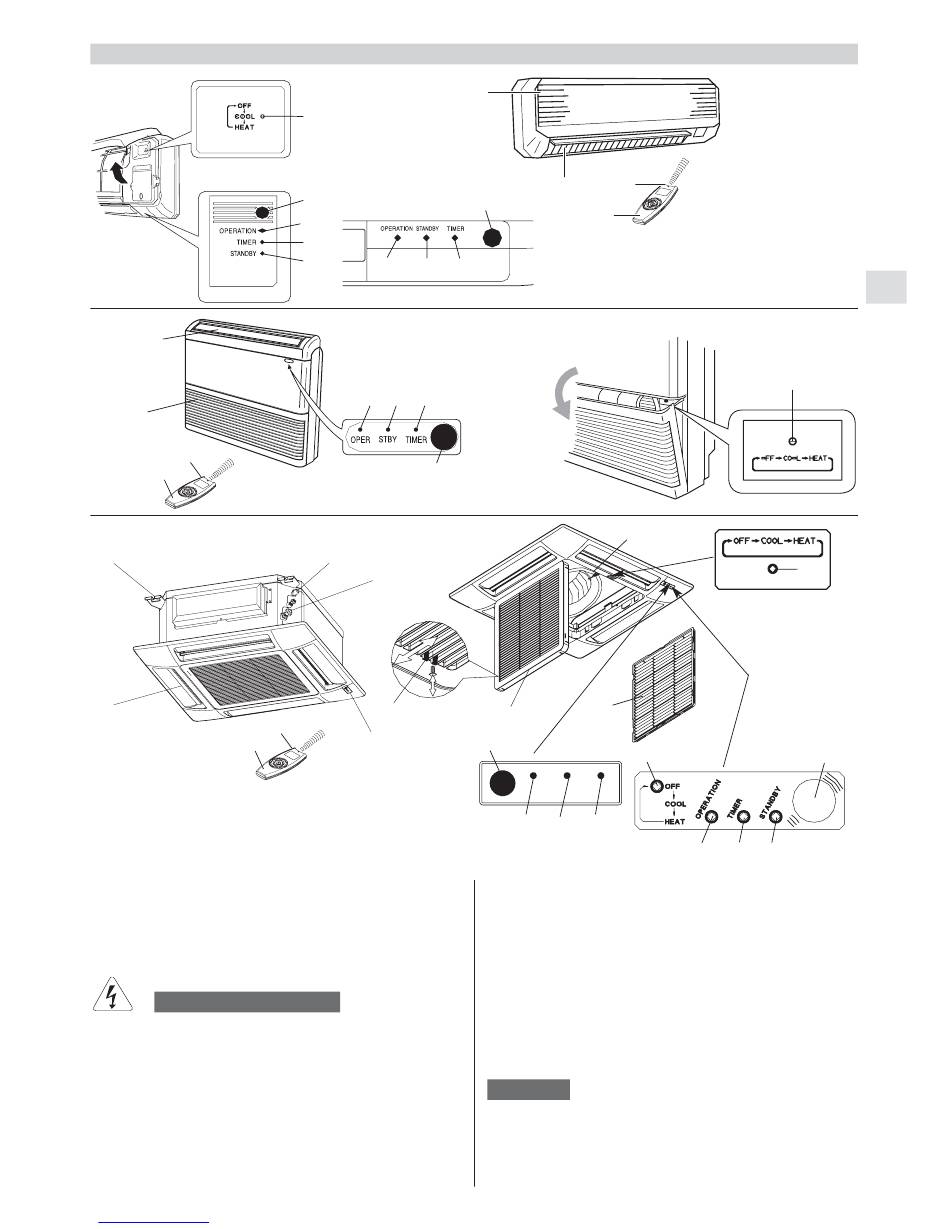

1. Telecomando.
2. Sensore telecomando: rileva la temperatura ambiente
attorno al telecomando, il condizionatore è regolato dalla
temperatura rilevata.
3. Mandata aria: distribuisce l'aria trattata nel locale.
4. Ripresa aria: l'aria ambiente viene aspirata e passa
attraverso il filtro che trattiene la polvere.
5. Ricevitore: riceve i segnali inviati dal telecomando a
raggi infrarossi (Trasmettitore).
6. Selettore funzionamento (senza telecomando):
Premere questo tasto per passare da una funzione
all'altra (OFF, COOL e HEAT).
La posizione OFF non interrompe l'alimentazione
elettrica. Usate l'interruttore principale per isolare il
condizionatore d'aria.
7. Spia funzionamento (OPERATION): si accende quando
l'unità è in funzione. Lampeggia una volta per avvisare
che il segnale del telecomando é stato ricevuto e
memorizzato. Lampeggia continuamente durante le
funzioni di protezione (sbrinamento, ecc.).
8. Spia attesa (STANDBY): Si accende quando il
condizionatore é collegato alla corrente ed é pronto a
ricevere il segnale dal telecomando.
