11.1 Kompressorkühleinheit

Beschreibung

Einfüllstutzen
Anzeige
Netzschalter
Lieferumfang
Aufstellen
Montage
Betriebsanleitung M7
01-02-05-V2.0
DATRON bietet reichhaltiges Zubehör für die effektive Nutzung ihres CNC-
Bearbeitungssystems. Fordern Sie unseren Zubehörkatalog an.
Die Kompressorkühleinheit KE-01.2 G dient zur Kühlung von wassergekühl-
ten Frässpindeln.

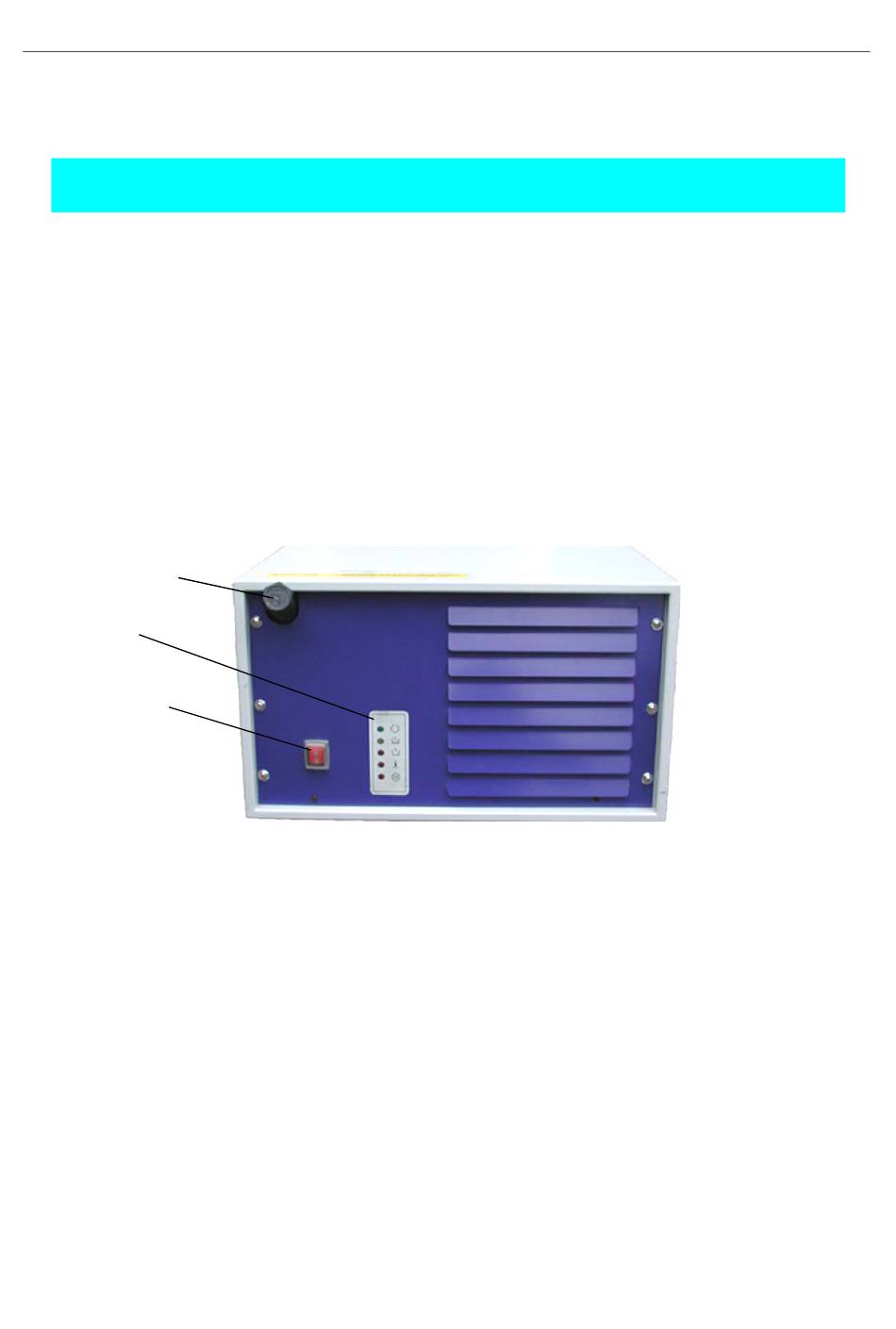

Abb. 11-1: Kompressorkühleinheit KE-01.2 G
•
Kompressorkühleinheit
•
Steuerkabel G 261 A
•
Kühlmittelschläuche
•
Die Ansaug- und Abluftöffnung der Kompressorkühleinheit darf nicht
behindert werden.
•
In 50 cm Entfernung von den Lüftungsgittern dürfen sich keine Gegen-
stände befinden, die den Luftstrom beeinträchtigen.
•
Stellen Sie die Kompressorkühleinheit neben die Fräsmaschine.
Abb. 11-2: Anschluss der Kompressorkühleinheit an die Anschlussplatte
Druckluft (z. B. Rückseite M8)
•
Schalten Sie die Maschine aus.
•
Schließen Sie das Netzkabel an die vorhandene 230V-Steckdose an
der Maschine an.
DATRON-Electronic GmbH
Kompressorkühleinheit
Kapitel 11
Zubehör
11 Zubehör
11 - 1
