Datron M7 Betriebsanleitung Seite 114

11 Zubehör
Staubabsaugung
Montage des Absaug-
kopfes
11 - 20
•
Befestigen Sie das Grundmodul mit den Inbusschrauben M5 am Befes-
tigungsblock der Spindel (siehe Abb. 11-12). Ziehen Sie die Schrauben
zunächst nur leicht an.
•
Achten Sie immer darauf, dass alle 4 O-Ringe auf der Unterseite
des Grundmoduls vorhanden sind!
Falls Sie einen neuen Sprühdüsenhaltering besitzen, schrauben Sie ihn
an das Grundmodul.
•
Richten Sie das Grundmodul so aus, dass der Sprühdüsenhaltering
dicht an der Unterseite der Spindel anliegt. Ziehen Sie nun die Befesti-
gungsschrauben des Grundmoduls fest an.
•
Falls Sie auch im Sprühmodus arbeiten wollen, schließen Sie nun die
neuen dünnen Schläuche entsprechend dem Anschlussplan zwischen
dem Sprühblock und dem Grundmodul an (siehe Abb. 11-13, für nähere
Informationen siehe Kapitel 6, Kühl-Sprüheinrichtung). Der Sprühblock
befindet sich oben an der Z-Achse, hinter dem Abdeckblech.

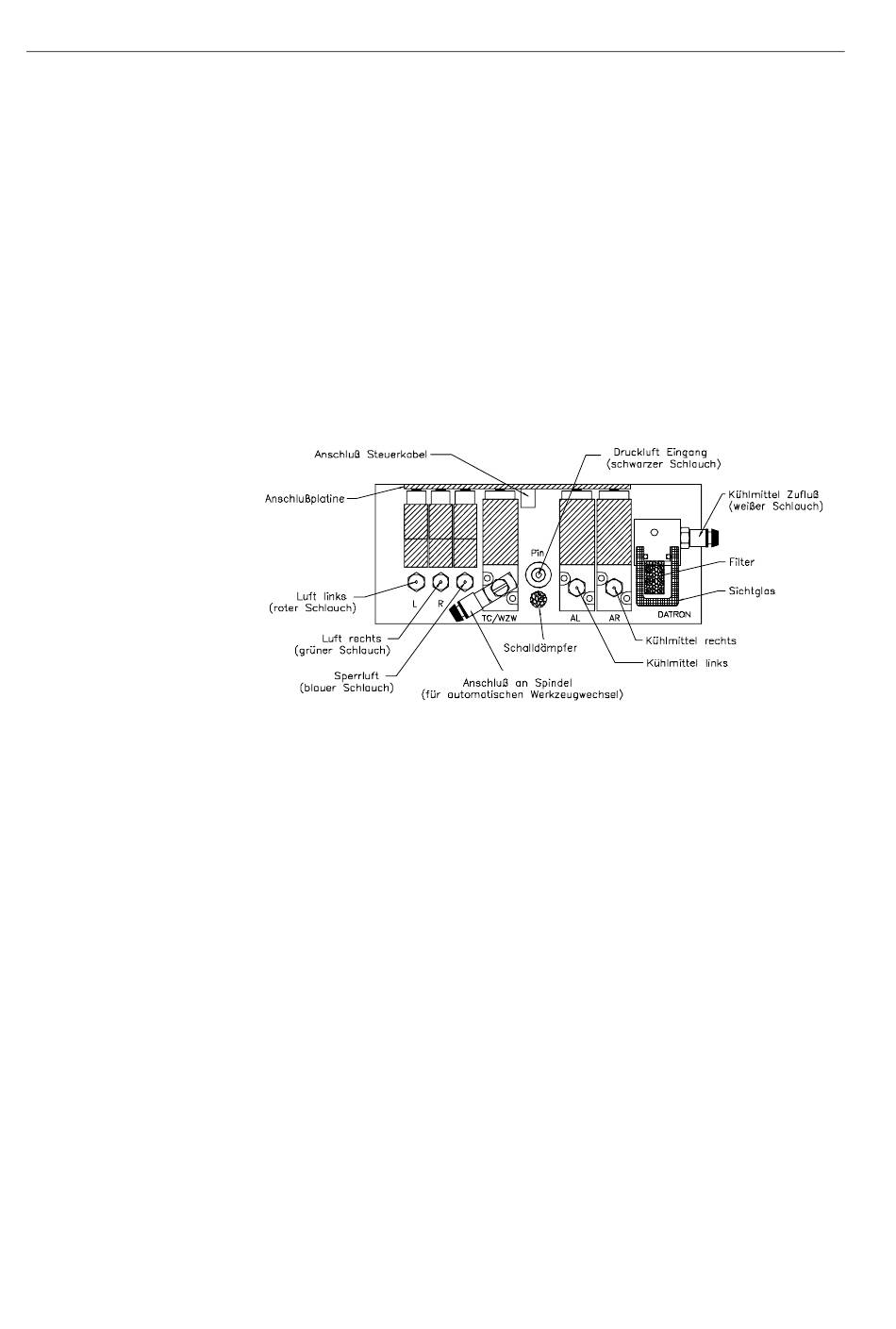

Abb. 11-13: Anschlussplan für den Sprühblock
•
Überprüfen Sie, ob die dünnen Schläuche richtig angeschlossen sind,
indem Sie eine Inbetriebnahme durchführen (Beschreibung dazu siehe
Kapitel 7.3.3, Inbetriebnahme der Kühl- Sprüheinrichtung).
•
Befestigen Sie das Abdeckblech wieder an der Z-Achse.
Achten Sie darauf, dass die dünnen Schläuche nirgends Knicke bekom-
men!
•
Nehmen Sie den Sprühdüsenhaltering wieder ab und montieren Sie nun
den Absaugkopf.
Hinweis:
Achten Sie beim Gebrauch des Absaugkopfes darauf, dass die Werk-
zeuglänge und die Bürstenlänge aufeinander abgestimmt sind:
Spannen Sie das Werkzeug so ein, dass die Spitze nicht weiter als die
Bürste herausragt, bzw. die Bürste mit der Oberfläche des Fräsmaterials
abschließt. So wird eine gute Dichtwirkung der Bürste gewährleistet.
