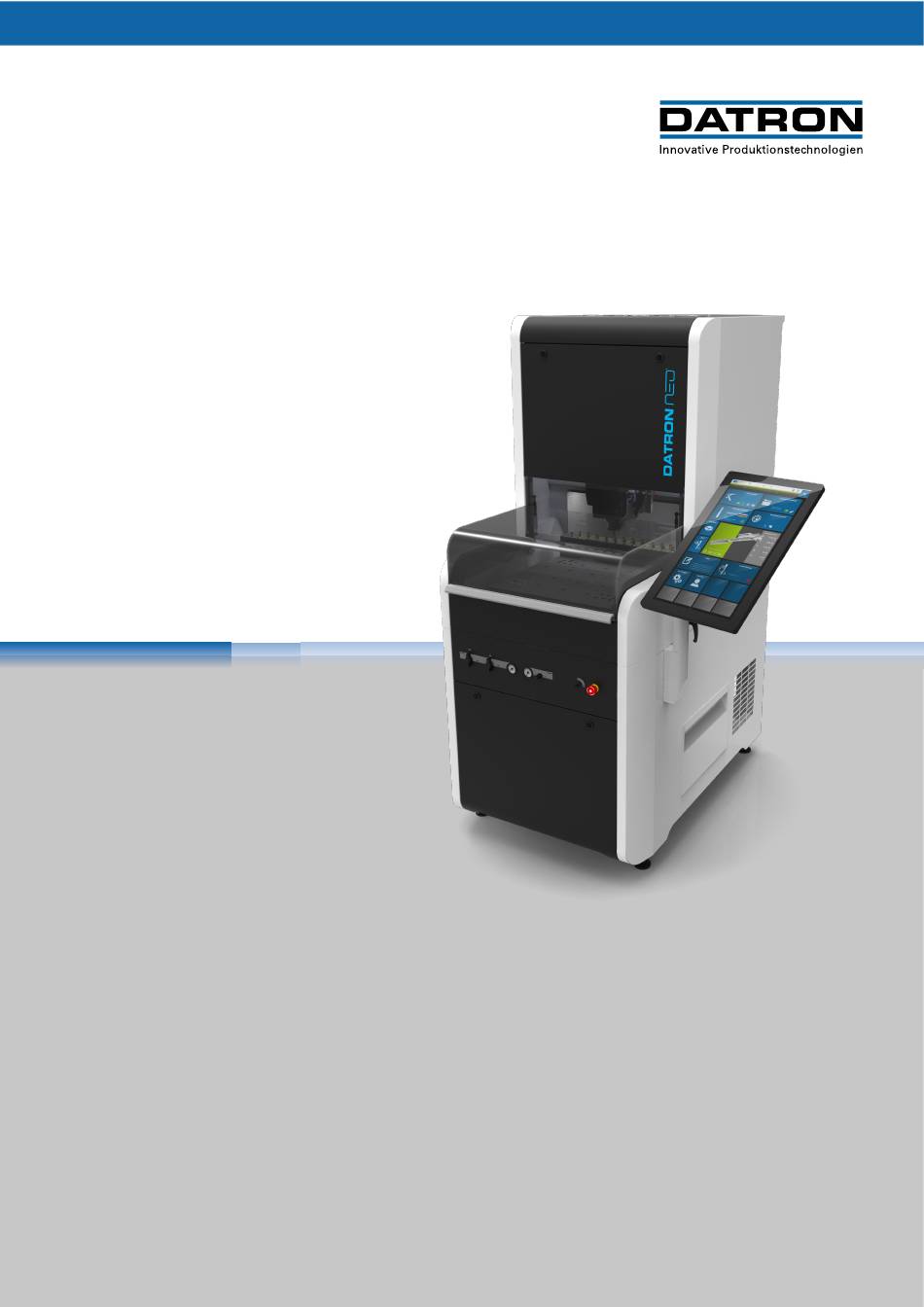

- Seite 1 DATRON neo Aufstellanleitung...
- Seite 2 D-64367 Mühltal www.datron.de © Copyright by DATRON AG 2016 Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung ihres Inhalts sind verboten, soweit nicht ausdrücklich von DATRON AG gestattet. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintra- gung vorbehalten.
-
Seite 3: Inhaltsverzeichnis
3.1 Maße und Gewicht........................... 3-1 4 Sicherheitsvorschriften beim Betrieb der Maschine..........4-1 4.1 Trockenbearbeitung.......................... 4-1 4.2 Bearbeitung mit Minimalmengen-Kühlschmiersystem..............4-2 4.3 Einsatz von Ethanol als Kühl-Schmierstoff..................4-3 4.4 Sicherheitshinweise zum Reinigen....................4-4 5 Sauger (optional)......................5-1 6 Checkliste........................6-1 Aufstellanleitung neo DATRON AG 1.21... - Seite 4 Inhaltsverzeichnis DATRON AG Aufstellanleitung neo 1.21...
-
Seite 5: Aufstellen Der Maschine
Die Maschine benötigt rundum einen Mindestabstand zur Umgebung um Zugang zu den Komponenten innerhalb der Verkleidung zu haben. Die einzelnen Maße entnehmen Sie den Technischen Daten. Beachten Sie außerdem die gesetzlichen Bestimmungen zum Thema Arbeitssicherheit und Fluchtwege. Aufstellanleitung neo DATRON AG 1.21... -
Seite 6: Raumklima
Die Spindeln benötigen zum einwandfreien Betrieb eine Kühlflüssigkeitstemperatur von mindestens 18 °C, ideal sind 25 °C. Besteht bei Lagerung oder Transport der DATRON Maschine Frostgefahr, so müssen Sie vorher das Kühlwasser vollständig aus der Maschine und dem Kühlgerät ablassen. -
Seite 7: Bildschirm
Werkstücke sowie Plattenmaterial, das bei der Bearbeitung zu Vibrationen neigt, flächig spannen (z. B. mit einer Vakuumplatte). Bildschirm Bildschirm Mögliche Schäden am Bildschirm! Abdecken des Bildschirms führt zu übermäßiger Wärmeentwicklung. VORSICHT Bildschirm niemals während des Betriebes abdecken. Lüftungsschlitze frei halten. Aufstellanleitung neo DATRON AG 1.21... - Seite 8 Aufstellen der Maschine Bildschirm DATRON AG Aufstellanleitung neo 1.21...
-
Seite 9: Anschließen Der Versorgungsmedien
Fehlerstromschutzeinrichtung (RCD bzw. FI) ausgestattet, dann muss diese Einrichtung dem Typ B entsprechen. Die Maschine muss an einen eigenen Stromkreis angeschlossen werden. Weitere Verbraucher sind separat abzusichern. Die örtlichen Bestimmungen sind beim Anschluss zu beachten. Aufstellanleitung neo DATRON AG 1.21... -
Seite 10: Internetanschluss
Werden neben der DATRON Maschine andere Verbraucher an den gleichen Stromkreis angeschlossen, droht VORSICHT Stromkeisunterbrechung. Die DATRON Maschine immer an einen eigenen, getrennt mit RCD-Schalter abgesicherten Stromkreis (3x16 A) anschließen. Keine weiteren Verbraucher an den Stromkreis der DATRON Maschine anschließen. -
Seite 11: Netzwerkeinbindung
Verantwortung und Risiko des Kunden. Wenn Sie Fragen zur Netzwerkeinbindung haben, ziehen Sie bitte einen IT-Spezialisten zu Rate, der die Situation bei Ihnen vor Ort betrachtet. Abb. 2-2: Einbindung des DATRON Rechners in ein Fimennetzwerk Steuerungsrechner der DATRON Maschine USB-Anschluss am Steuerungsrechner Hardware-Firewall... -
Seite 12: Hinweise Zum Steuerungsrechner
Beachten Sie folgende Punkte, um die Prozesssicherheit des Bearbeitungssystems und die schnelle Hilfe im Reparaturfall zu gewährleisten: Die DATRON Maschine darf nur mit den mitgelieferten Steuerungskomponenten betrieben werden. Diese sind integraler Bestandteil der Anlage. Installieren Sie keine weiteren Anwendungen und auch keine Virenscanner auf den Steuerungskomponenten, die nicht ausdrücklich von DATRON freigegeben sind. -
Seite 13: Kühl-Schmierstoff
Druckluftpistole Kompressor Legen Sie Ihre Pressluftversorgung so aus, dass der Luftverbrauch der DATRON Maschine dauerhaft bereitgestellt werden kann. Je nach Kompressortyp muss die Förderleistung deutlich höher liegen als der Verbrauch der Maschine und die Versorgung über einen Kessel gepuffert sein, so dass der Kompressor ausreichend Abkühlzeit zur Verfügung hat. - Seite 14 Nicht zulässige Kühl- Verwenden Sie keine Bohremulsion, Kühl-Schmierstoffe mit Schmierstoffe hohem Feststoffgehalt oder solche, die zur Ausflockung neigen (milchige Emulsion). Die DATRON Maschine ist konstruktiv nicht für derartige Kühl-Schmierstoffe ausgelegt und mögliche Sachschäden sind die Folge. Bei Nichtbeachtung erlischt der Garantieanspruch.
-
Seite 15: Späne-Absaugung
Anschließen der Versorgungsmedien Späne-Absaugung Späne-Absaugung Verwenden Sie nur Absaugvorrichtungen, die für den zu bearbeitenden Werkstoff zulässig sind. Aufstellanleitung neo DATRON AG 1.21... - Seite 16 Anschließen der Versorgungsmedien Späne-Absaugung DATRON AG Aufstellanleitung neo 1.21...
-
Seite 17: Technische Daten
Technische Daten Maße und Gewicht Technische Daten Maße und Gewicht Maße (mm) DATRON neo CNC-Basissystem Gewicht ca. 700 kg Breite (mit Bildschirm)/Tiefe ca. 1300/1290 Höhe 1880 Maschine Breite bei geöffneten Klappen ca. 2275 Tiefe bei geöffneten Klappen ca. 2310 Freiraum über der Maschine mindestens... - Seite 18 Technische Daten Maße und Gewicht 1000 1290 1296 2275 Abb. 3-1: Maschinenmaße DATRON AG Aufstellanleitung neo 1.21...
-
Seite 19: Sicherheitsvorschriften Beim Betrieb Der Maschine
Bei gesundheitsgefährdenden Stäuben müssen Sie einen geeigneten Staubsauger einsetzen. Maschinenschäden durch freiwerdende Stäube! Während der Bearbeitung müssen die freiwerdenden Stäube mit einem geeigneten Staubsauger abgesaugt werden. VORSICHT Prüfen Sie die Verträglichkeit von Staubsauger und dem zu bearbeitenden Werkstoff. Aufstellanleitung neo DATRON AG 1.21... -
Seite 20: Bearbeitung Mit Minimalmengen-Kühlschmiersystem
Bearbeitung mit Minimalmengen-Kühlschmiersystem Gefahr bei der Verwendung von Kühl-Schmierstoffen! Bei Verwendung von Kühl-Schmierstoffen die nicht explizit durch DATRON empfohlen wurden, sind die Vorgaben der Hersteller ACHTUNG hinsichtlich Brand- und Explosionsgefahr zu beachten. Ziehen Sie im Zweifelsfall eine Sicherheitsfachkraft zu Rate. -
Seite 21: Einsatz Von Ethanol Als Kühl-Schmierstoff
Verwenden Sie zur Absaugung von Spänen nur Absaugvorrichtungen, die für den zu bearbeitenden Werkstoff zulässig sind. Reinigen Wenn Sie die Maschine reinigen, warten Sie bis der Ethanol verdunstet ist und verwenden Sie einen zündquellenfreien Staubsauger. Aufstellanleitung neo DATRON AG 1.21... -
Seite 22: Sicherheitshinweise Zum Reinigen
Atemschutz - besonders dann, wenn Sie mit gesundheitsgefährdenden Stäuben oder mit Kühl-/Schmierstoff in Berührung kommen. Entleeren Sie die Spänewanne täglich; spätestens dann, wenn sie mehr als halb voll ist. Beachten Sie die Sicherheitshinweise zur Reinigung in der Betriebsanleitung der Maschine. DATRON AG Aufstellanleitung neo 1.21... -
Seite 23: Sauger (Optional)
Technische Daten Technische Daten Sauger 544 x 456 x 600 Maße LxBxH (mm) 40 kg Gewicht 1,1 kW Leistung 100-230V Spannung 2100 Pa Unterdruck 285 m³/h Luftfördermenge max. <66 dB(A) Schallpegel 18 l Füllvolumen Filterkategorie Aufstellanleitung neo DATRON AG 1.21... - Seite 24 Sauger (optional) DATRON AG Aufstellanleitung neo 1.21...
-
Seite 25: Checkliste
Checkliste Die folgende Checkliste dient als Überblick und Zusammenfassung aller notwendigen Vorbereitungen zum Aufstellen einer DATRON Maschine. Die Punkte geben einen Hinweis auf die einzelnen Schritte, die genauen Details entnehmen Sie bitte dem jeweiligen Kapitel. Bitte prüfen Sie anhand dieser Checkliste, ob alles bereit ist um die Maschinen bei Ihnen einzubringen.
