Dreh-Schwenkachse - Datron M7 Betriebsanleitung

11 Zubehör
CNC - Drehachsen
Technische Daten

11.4.2 Dreh-Schwenkachse

Beschreibung
Lieferprogramm
Optionen
Technische Daten
11 - 16
•
Vier-Backenfutter
•
Modulspannplatte
•
digitaler DC-Servoantrieb
•
Maße: 280 mm x 106 mm x 165 mm (B x H x T)
•
Auflösung: 64000 Schritte / Umdrehung
•
für Spannzangen Typ EX 32
Diese neuentwickelte Achse bietet dem Anwender vielfältige Möglichkeiten
zum Erstellen komplexer Werkstückgeometrien.
Die Achse hat Ihre Vorzüge bei der Bearbeitung von Schmuckhalbzeugen
wie z.B. Uhrengehäusen und Ringen, kleinen Ventilblöcken aus dem fein-
mechanischen Bereich, Erodierelektroden u.ä. Teilen auf den DATRON
Maschinen M9 und M8.
Es besteht die Möglichkeit, die Dreh- Schwenkachse mit der DATRON
Modulspanntechnik zu kombinieren.
Sie können die Achse an einer beliebigen Stelle des Maschinentisches
montieren. Bei Montage an die M8 ist es ratsam, die Dreh-Schwenkachse
auf eine Modulspannplatte zu montieren.

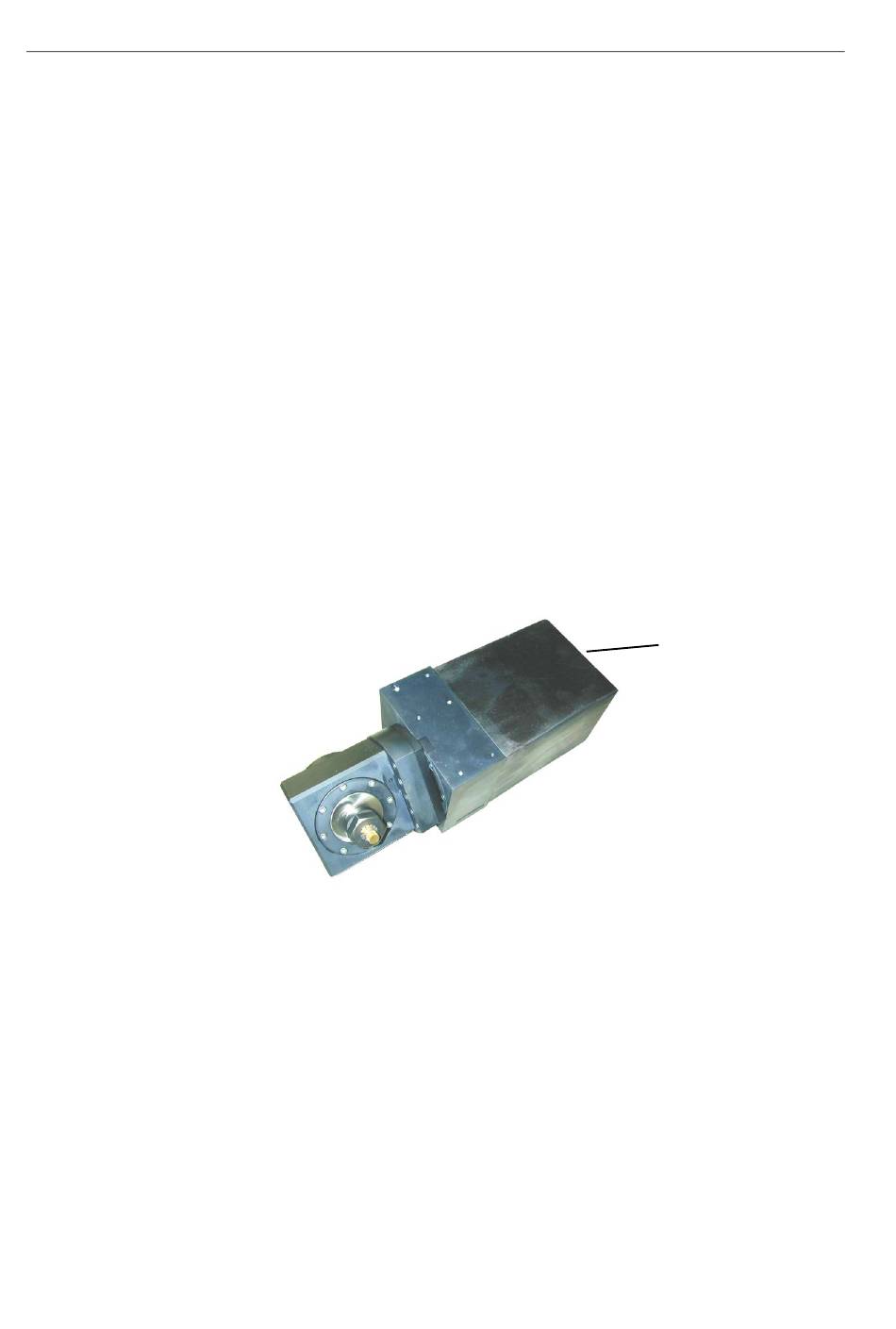

Abb. 11-11: Dreh-Schwenkachse
•
Dreh-Schwenkachse
•
Verbindungskabel
•
Bediensoftware
•
Spannzangenhalter SK 40 für Spannzangen Typ EX 32
•
Spannzangen Typ EX 32, Innendurchmesser von 3 bis 20mm
•
Modulspannplatte
•
digitaler DC-Servoantrieb
•
Maße: 202 mm x 230 mm x 130 mm (L x B x H)
•
Schwenkbereich 300°
•
Drehbereich 360° anschlagsfrei
DATRON-Electronic GmbH
Anschlussstecker
Betriebsanleitung M7
01-02-05-V2.0
