Power-Modul

Beschreibung
4.1.2

C-Box2

Betriebsanleitung M7
01-02-05-V2.0
Das Power-Modul befindet sich bei Maschinen mit interner Steuerung im
Untergestell der Maschine (siehe Abb. 4-1). Bei Maschinen mit Compact-
Steuerung befindet sich das Power-Modul in der externen Compact-Steue-
rung.
Die wesentlichen Bestandteile des Power-Moduls sind:
•
230 V-Verteiler
•
Netzteile 24 V/5 V (Steuerspannung)
•
Netzteil 48 V (Motorspannung)
•
Not-Aus-Relais (siehe Abb. 4-2)
•
Feinsicherungen (Steuerung)
•
Betriebsstundenzähler

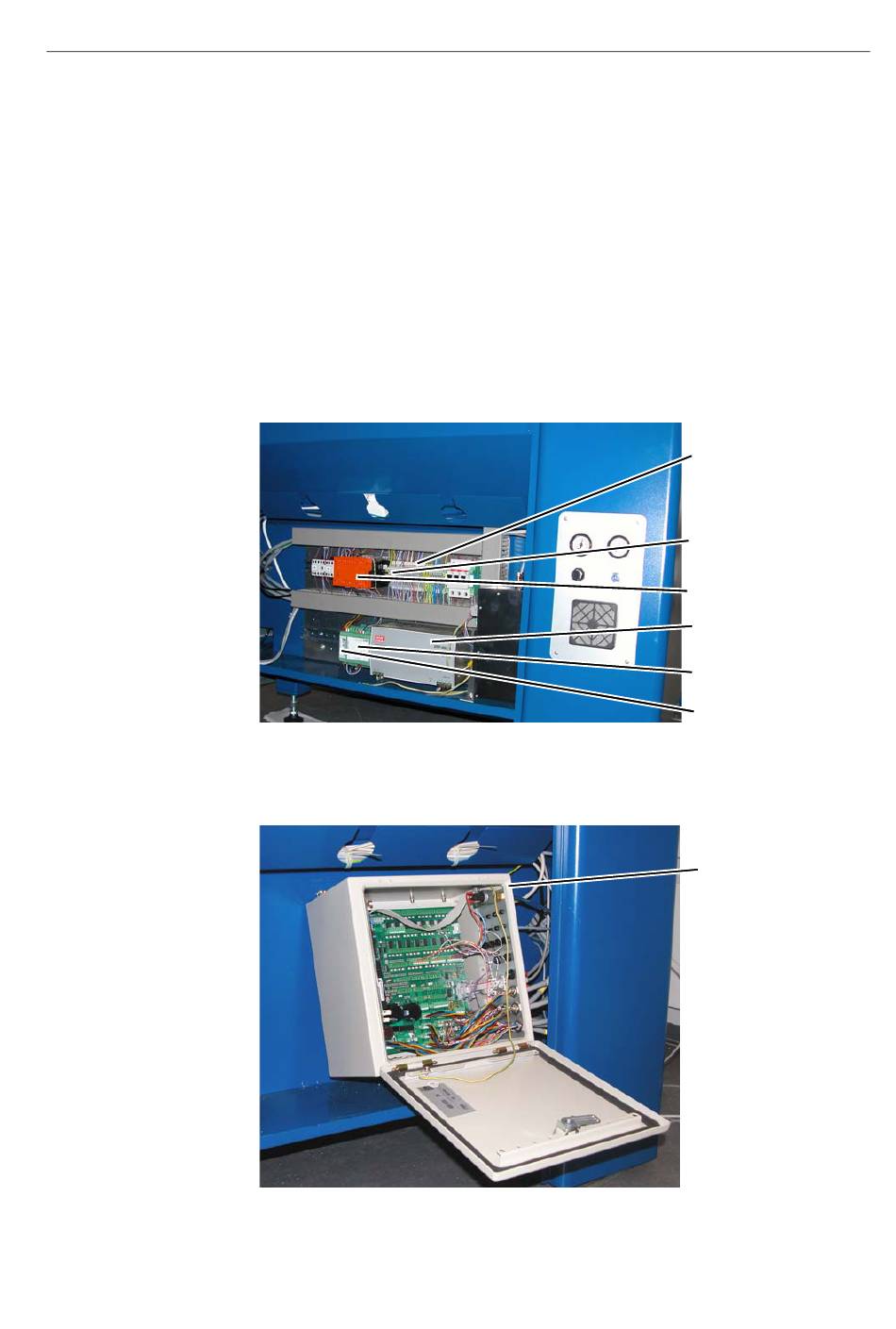

Abb. 4-2: Power-Modul
Abb. 4-3: C-Box2
DATRON-Electronic GmbH
4 DATRON CNC-Steuerung/Typ C-Box2
Komponenten der Steuerung
230 V-Verteiler
24 V-Verteiler
Not-Aus-Relais
48 V Netzteil
24 V Netzteil
5 V Netzteil
schwenkbar für
bessere Zugäng-
lichkeit
