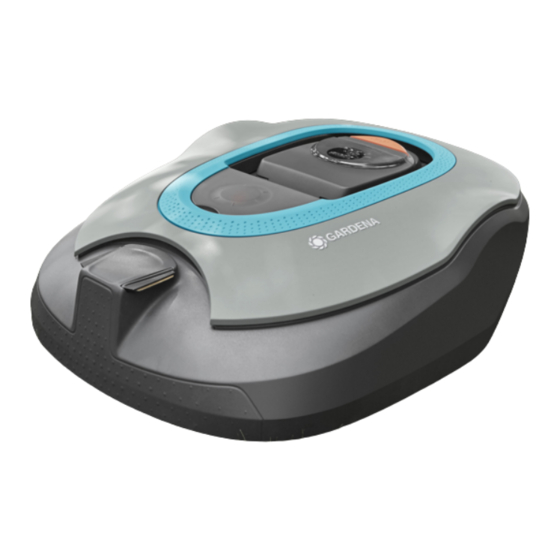

Gardena SILENO R100Li Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SILENO R100Li:
- Bedienungsanleitung (84 Seiten) ,
- Kurzanleitung (4 Seiten)
Verwandte Anleitungen für Gardena SILENO R100Li
Inhaltszusammenfassung für Gardena SILENO R100Li

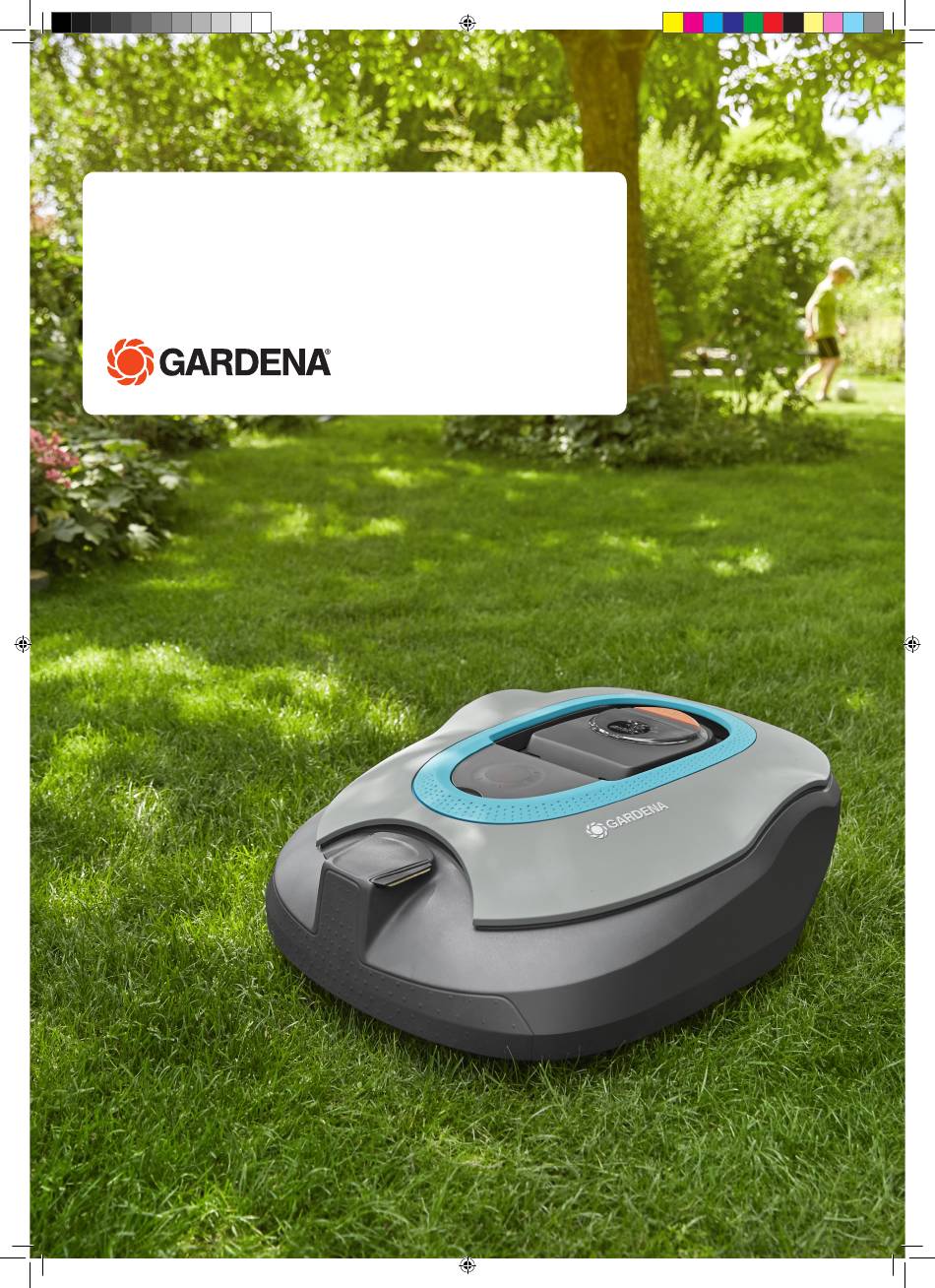

- Seite 1 Bedienungsanleitung SILENO/SILENO+ R100Li, R100LiC/R130Li, R130LiC, R160Li 1157808-51,Gardena_R100Li-R130Li,DE_r2.indd 1 2016-04-08 07:26:05...
-
Seite 2: Inhaltsverzeichnis
1 Einführung und Sicherheit 9 Fehlersuche 1.1 Einleitung 9.1 Fehlermeldungen 1.2 Symbole auf dem Produkt 9.2 Info-Meldungen 1.3 Symbole in der Bedienungsanleitung 9.3 Anzeigelampe an der Ladestation 1.4 Sicherheitshinweise 9.4 Symptome 9.5 Unterbrechungen/Brüche im Schleifenkabel finden 75 2 Vorstellung 2.1 Aufbau des Geräts 10 Technische Daten 2.2 Verpackungsinhalt 11 Garantiebedingungen... - Seite 3 Produktregistrierungsschlüssel an. Auf diese Weise kann das Gerät in einer internationalen Datenbank als gestohlen gemeldet werden. Dies ist eine wichtige Maßnahme zum Diebstahlschutz, die dem Kauf und Verkauf gestohlener Mähroboter entgegenwirken soll. Halten Sie die Seriennummer des Mähers bereit, wenn Sie sich an den GARDENA-Kundenservice wenden, damit wir Ihnen schneller helfen können. GARDENA-Kundenservice www.gardena.com...
-
Seite 4: Einführung Und Sicherheit
EINFÜHRUNG UND SICHERHEIT 1 Einführung und Sicherheit 1.1 Einleitung Herzlichen Glückwunsch! Sie haben ein Produkt allerhöchster Qualität erworben. Um mit Ihrem GARDENA Mähroboter optimale Ergebnisse zu erzielen, ist es wichtig, dass Sie das Funktionsprinzip kennen lernen. Deshalb enthält diese Bedienungsanleitung wichtige Informationen über den Mähroboter, seine Installation und Verwendung. -
Seite 5: Symbole Auf Dem Produkt
EINFÜHRUNG UND SICHERHEIT WICHTIGE INFORMATIONEN Dieses Gerät kann von Kindern ab 8 Jah- ren sowie von Personen mit eingeschränk- ten physischen, sensorischen oder psychischen Fähigkeiten bzw. Personen ohne jegliche Erfahrung oder Kenntnisse verwendet werden, wenn sie beaufsichtigt werden oder ihnen die sichere Verwen- dung des Geräts ausführlich erklärt wurde und sie sich der Gefahren bewusst sind. - Seite 6 EINFÜHRUNG UND SICHERHEIT • Halten Sie stets mit Ihren Händen und Füßen einen sicheren Abstand zum Gehäuse des Mähroboters ein, solange dieser in Betrieb ist. Setzen oder stellen Sie sich nicht auf den Mähroboter. 3012-665 • Sperrfunktion 3018-244 • Dieses Produkt erfüllt die geltenden CE-Richtlinien. 6001-024 •...
-
Seite 7: Symbole In Der Bedienungsanleitung
EINFÜHRUNG UND SICHERHEIT 1.3 Symbole in der Bedienungsanleitung Diese Symbole finden Sie in der Bedienungsanleitung. Schauen Sie sich diese genau an. • Schalten Sie vor Inspektions- und/oder Wartungsarbeiten den Hauptschalter auf 0. • Bei Arbeiten am Mähroboter-Chassis sind stets Schutzhandschuhe zu tragen. 3018-213 3012-272 •... - Seite 8 Timer-Funktion (siehe 6.3 Timer auf Seite 43), damit Rasensprenger und Rasenmäher nicht gleichzeitig in Betrieb sind. • GARDENA übernimmt keine Garantie für die vollständige Kompatibilität zwischen dem Mähroboter und anderen kabellosen Systemen wie Fernbedienungen, Sendern, induktive Hörschleifen, im Boden verlegten elektrischen Umzäunungen von Viehweiden o.
- Seite 9 EINFÜHRUNG UND SICHERHEIT Bewegen Benutzen Sie die Originalverpackung, wenn der Mähroboter über lange Strecken transportiert werden soll. Um ihn innerhalb des Arbeitsbereichs sicher zu bewegen oder ihn daraus zu entfernen, gilt Folgendes: 1. Drücken Sie die STOP-Taste, um den Mähroboter anzuhalten.
- Seite 10 EINFÜHRUNG UND SICHERHEIT Wartung WARNUNG Wenn der Mähroboter umgedreht ist, muss sich der Hauptschalter immer in der Position 0 befinden. Der Hauptschalter muss sich während aller Arbeiten am Chassis des Mähroboters, wie Reinigung oder Austauschen der Klingen in 3018-213 der Position 0 befinden. WICHTIGE INFORMATIONEN Reinigen Sie den Mähroboter weder mit einem Hochdruckreiniger noch unter...
-
Seite 11: Vorstellung
Ladestation angeschlossen. Das Niederspannungskabel darf weder gekürzt noch verlängert werden. Optional ist ein längeres Niederspannungskabel als Zubehör erhältlich. Bitte setzen Sie sich mit dem GARDENA-Kundenservice in Verbindung, um weitere Informationen zu erhalten. Das Aussehen des Netzgeräts kann sich je nach 3012-1352 Markt unterscheiden. -
Seite 12: Aufbau Des Geräts
30. Niederspannungskabel 13. Tastatur 31. Alarm Aufkleber 14. Schneidsystem 32. USB-Kabel für Software-Updates 15. Chassisgehäuse mit Elektronik, Batterie und 33. Smart System Gateway (nur für GARDENA Motoren R100LiC, R130LiC) 16. Handgriff 34. Smart System Gateway LAN-Kabel (nur für 17. Hauptschalter GARDENA R100LiC, R130LiC) 18. -
Seite 13: Verpackungsinhalt
VORSTELLUNG 2.2 Verpackungsinhalt Im Lieferumfang Ihres GARDENA Mähroboters sind folgende Teile enthalten: GARDENA R100Li R100LiC R130Li R130LiC R160Li Mähroboter √ √ √ √ √ Ladestation √ √ √ √ √ Stromversorgung √ √ √ √ √ Schleifenkabel 200 m 200 m... - Seite 14 Mähroboter das Gras ab, anstatt es abzuschlagen. Um die bestmöglichen Ergebnisse zu erzielen, empfehlen wir Ihnen, den Mähroboter hauptsächlich bei trockenem Wetter mähen zu lassen. Der Mähroboter von GARDENA kann auch bei Regen mähen. Nasses Gras bleibt jedoch leichter im Mähroboter hängen. Außerdem steigt das 3020-002 Risiko, dass der Mähroboter an steilen Hängen ins...
- Seite 15 VORSTELLUNG Die STOP-Taste oben auf dem Mähroboter dient hauptsächlich dazu, den Mähroboter anzuhalten, wenn er in Betrieb ist. Wenn die STOP-Taste gedrückt wird, öffnet sich die Abdeckung, unter der sich das Bedienfeld befindet. Die STOP-Taste bleibt eingerastet, bis die Abdeckung wieder geschlossen wird. Dies dient zusammen mit der START-Taste als Startsperre.
-
Seite 16: Installation
Sie in der Skizze ein, wie das Begrenzungskabel und das Suchkabel verlegt werden sollen. Siehe 7 Beispiele für Gartenformen auf Seite 59 für Installationsbeispiele. Darüber hinaus finden Sie auf www.gardena.com weitere Beschreibungen und Tipps zur Installation. Führen Sie die Installation wie in den folgenden Schritten beschrieben durch: 3.1 Vorbereitungen... -
Seite 17: Installation Der Ladestation
INSTALLATION 4. Stellen Sie sicher, dass alle für die Installation erforderlichen Teile geliefert wurden. Die Zahlen in den Klammern verweisen auf die Abbildung der Komponenten. Siehe 2.1 Aufbau des Geräts auf Seite 12. • Mähroboter • Ladestation (10) • Schleifenkabel zur Verwendung als Begrenzungs- und Suchkabel (22) •... - Seite 18 INSTALLATION Vor der Ladestation muss sich eine Freifläche von mindestens 3 Metern befinden. Die Ladestation sollte außerdem zentral im Arbeitsbereich positioniert sein, damit der Mähroboter alle Flächen im Arbeitsbereich leichter erreichen kann. Stellen Sie die Ladestation nicht in Ausbuchtungen 3023-003 des Arbeitsbereichs auf.
-
Seite 19: Anschließen Des Netzkabels
INSTALLATION Anschließen des Netzkabels Beachten Sie bei der Aufstellung des Netzgeräts folgende Faktoren: • Nahe der Ladestation • Vor Regen geschützt • Keine direkte Sonneneinstrahlung Achten Sie beim Anschluss des Netzkabels an 3012-1352 Steckdosen im Freibereich darauf, dass diese für den Betrieb im Freien zugelassen sind. -
Seite 20: Installieren Und Anschließen Der Ladestation
INSTALLATION Das Netzkabel darf keinesfalls in einer Höhe montiert werden, bei der die Gefahr besteht, dass es in Wasser eintaucht (in einer Höhe von mindestens 30 cm vom Boden). Das Netzkabel darf nicht auf den Boden gelegt werden. Schließen Sie das Netzkabel niemals an eine Steckdose min 30 cm min 30cm/12”... -
Seite 21: Aufladen Der Batterie
INSTALLATION 3.3 Aufladen der Batterie Sobald die Ladestation angeschlossen ist, kann der Mähroboter aufgeladen werden. Stellen Sie den Hauptschalter auf die Position 1. Platzieren Sie den Mähroboter in die Ladestation, um die Batterie aufzuladen, während das Begrenzungskabel und das Suchkabel verlegt werden. Die Ladezeit einer leeren Batterie beträgt ca. -
Seite 22: Installation Des Begrenzungskabels
INSTALLATION 3.4 Installation des Begrenzungskabels Prüfen Sie, ob die Installation des Begrenzungskabels gemäß den Anweisungen durchgeführt wurde. Das Begrenzungskabel kann auf folgende Art und Weise installiert werden: • Fixieren Sie das Kabel mit Haken am Boden. Es empfiehlt sich, das Begrenzungskabel mit Haken zu befestigen, wenn Sie in den ersten Wochen des Betriebs Änderungen an der Begrenzungsschleife vornehmen möchten. - Seite 23 INSTALLATION Arbeitsbereichsbegrenzungen Wenn ein hohes Hindernis (5 cm oder höher), wie zum Beispiel eine Wand oder ein Zaun, an den Arbeitsbereich grenzen, sollte das Begrenzungskabel in einem Abstand von 35 cm um das Hindernis verlegt werden.Dadurch wird verhindert, dass der Mähroboter mit dem Hindernis zusammenstößt, und der Verschleiß...
-
Seite 24: Begrenzungen Innerhalb Des Arbeitsbereichs
INSTALLATION Begrenzungen innerhalb des Arbeitsbereichs Nutzen Sie das Begrenzungskabel, um innerhalb des Arbeitsbereichs Inseln um Hindernisse zu bilden, die bei einem Zusammenstoß beschädigt würden, wie zum Beispiel Blumenbeete, Büsche und Brunnen. Verlegen Sie das Kabel bis und um den abzugrenzenden Bereich, und führen Sie es dann über denselben Weg wieder zurück. - Seite 25 INSTALLATION Passagen beim Mähen Lange und schmale Passagen und Bereiche mit einer Breite unter 1,5 bis 2 m sind zu vermeiden. Ansonsten besteht die Gefahr, dass der Mähroboter in diesen Passagen bzw. Bereichen sehr lange mäht. Dadurch kann das optische Erscheinungsbild der Rasenfläche beeinträchtigt werden.
-
Seite 26: Verlegen Des Begrenzungskabels
INSTALLATION Verlegen des Begrenzungskabels Wenn das Begrenzungskabel mittels Haken befestigt werden soll: • Das Gras mit einem gängigen Rasenmäher oder Trimmer an der Verlegestelle des Kabels sehr kurz schneiden. Dadurch wird das Verlegen des Kabels näher am Boden erleichtert und das Risiko reduziert, dass der Mähroboter das Kabel zerschneidet oder die Isolierung beschädigt. - Seite 27 INSTALLATION Verlegen des Begrenzungskabels zur Ladestation Entlang der Strecke zur Ladestation kann das Begrenzungskabel vollständig außerhalb der Ladestation verlegt werden (siehe Option 1 in der Abbildung). Falls es notwendig sein sollte, die Ladestation teilweise außerhalb des Arbeitsbereiches aufzustellen, kann das Kabel auch unter der Platte der Ladestation verlegt werden (siehe Option 2 in der Abbildung).
-
Seite 28: Anschließen Des Begrenzungskabels
INSTALLATION 3.5 Anschließen des Begrenzungskabels Schließen Sie das Begrenzungskabel wie folgt an die Ladestation an: WICHTIGE INFORMATIONEN Das Begrenzungskabel darf beim An- schluss an die Ladestation nicht gekreuzt werden. Beim Anschließen an die Ladesta- tion muss das rechte Ende des Begren- zungskabels mit dem rechten Anschluss und das linke Kabelende mit dem linken Anschluss verbunden werden. -
Seite 29: Installation Des Suchkabels
INSTALLATION 3.6 Installation des Suchkabels Das Suchkabel ist ein Kabel, das von der Ladestation aus zu einem entlegenen Teil des Arbeitsbereichs oder durch eine schmale Passage verlegt und dann mit der Begrenzungsschleife verbunden wird. Für Begrenzungsschleife und Suchkabel wird dieselbe Kabelrolle verwendet. -
Seite 30: Verlegen Und Anschließen Des Suchkabels
INSTALLATION Verlegen und Anschließen des Suchkabels 1. Es ist wichtig, vor dem Verlegen und Anschließen des Suchkabels die Länge der Suchschleife zu berücksichtigen, vor allem bei großen oder komplexen Installationen. Ist sie länger als 400 Meter, kann es für den Mähroboter schwierig werden, dem Suchkabel zu folgen. - Seite 31 INSTALLATION Wenn das Suchkabel an einem steilen Abhang verlegt werden muss, sollte das Kabel nicht in einer geraden Linie, sondern möglichst in einem Winkel verlegt werden. Dadurch kann der Mähroboter dem Suchkabel am Abhang leichter folgen. 3018-061 Vermeiden Sie eine Kabelverlegung in engen Winkeln.
-
Seite 32: Die Installation Überprüfen
INSTALLATION 3.7 Die Installation überprüfen Prüfen Sie das Schleifensignal anhand der Anzeigelampen an der Ladestation. • Grünes Dauerlicht = gute Signale. • Grünes Blinklicht = Das Schleifensystem ist ausgeschaltet und der Mähroboter befindet sich im ECO-Modus. Siehe 6.8 Einstellungen auf Seite 57. •... -
Seite 33: Erste Einrichtung Und Kalibrierung
INSTALLATION 3.8 Erste Einrichtung und Kalibrierung Vor der ersten Verwendung des Mähroboters startet eine Anlaufsequenz im Menü des Mähroboters und es wird eine automatische Kalibrierung des Suchsignals durchgeführt. 1. Öffnen Sie durch Drücken der STOP-Taste die Abdeckung des Bedienfelds. 2. Stellen Sie den Hauptschalter auf Position 1. Wird der Mähroboter zum ersten Mal gestartet, beginnt eine Anlaufsequenz. - Seite 34 INSTALLATION 4. Prüfen Sie, ob der Mähroboter dem Suchkabel den ganzen Weg zur Ladestation folgt und ordnungsgemäß an der Ladestation andockt. Der Mähroboter besteht den Test nur, wenn er in der Lage ist, dem Suchkabel den ganzen Weg über zur Ladestation zu folgen und dort beim ersten Versuch anzudocken.
-
Seite 35: Gebrauch
GEBRAUCH 4 Gebrauch 4.1 Aufladen einer leeren Batterie Ist der Mähroboter von GARDENA neu oder wurde er längere Zeit nicht benutzt, ist die Batterie leer und muss vor dem Start aufgeladen werden. 1. Stellen Sie den Hauptschalter auf die Position 1. -
Seite 36: Nutzung Des Timers
GEBRAUCH 4.2 Nutzung des Timers Um ein optimales Mähergebnis zu erzielen, sollte der Rasen nicht zu oft gemäht werden. Nutzen Sie die Timer- Funktion (Siehe 6.3 Timer auf Seite 45), um einen platten Rasen zu vermeiden und die maximale Lebensdauer Ihres Roboter-Rasenmähers zu gewährleisten. -
Seite 37: Stand-By
R130LiC R160Li Stand-by-Zeit, Stunden pro Tag Beispiel 1 Die in diesem Beispiel verwendeten Zeiten beziehen sich auf den GARDENA R130Li und R130LiC, gelten aber Stand-by prinzipiell auch für andere Modelle. Start-/Stoppzeit 1: 00:00 - 19:00. Arbeitstage: Alle Tage. Durch die Werkseinstellung beginnt der Mähroboter um 00.00 Uhr den Rasen zu mähen. -
Seite 38: Starten
GEBRAUCH 4.4 Starten 1. Drücken Sie die STOP-Taste, um die Abdeckung des Bedienfelds zu öffnen. 2. Stellen Sie den Hauptschalter auf die Position 1. 3. Geben Sie den PIN-Code ein. 4. Drücken Sie die Start-Taste. 5. Wählen Sie die erforderliche Betriebsart. Siehe 5.1 Betriebsauswahl Start auf Seite 41. -
Seite 39: Einstellen Der Schnitthöhe
GEBRAUCH 4.7 Einstellen der Schnitthöhe Die Schnitthöhe kann zwischen 2 cm (MIN) und 6 cm (MAX) eingestellt werden. In der ersten Woche nach einer Neuinstallation muss die Schnitthöhe auf MAX eingestellt werden, damit das Schleifenkabel nicht beschädigt wird. Danach kann die Schnitthöhe schrittweise jede Woche gesenkt werden, bis die gewünschte Schnitthöhe erreicht ist. -
Seite 40: Bedienfeld
Mäher aufgrund der Timer-Einstellung nicht mähen darf. Wenn der Mähroboter aufgrund der SensorControl nicht mähen kann, wird Symbol (B) angezeigt (gilt nicht für GARDENA R100Li, R100LiC). Wenn der Betriebsmodus Timer ausschalten ausgewählt wurde, wird das Symbol (C) angezeigt. -
Seite 41: Betriebsauswahl Start
BEDIENFELD Die Tastatur besteht aus sechs Tastenblöcken: • Mit der START-Taste wird der Mähroboter eingeschaltet. Dies ist normalerweise die letzte Taste, die vor dem Schließen der Display-Abdeckung zu drücken ist. • Die Tasten ZURÜCK und OK dienen der Menüsteuerung. Mit der OK-Taste können Sie auch Menüeinstellungen bestätigen. -
Seite 42: Betriebsart Parken
BEDIENFELD 5.2 Betriebsart Parken Wenn Sie die PARK-Taste betätigen, können Sie die folgenden Betriebsarten wählen. Bis auf Weiteres parken Der Mähroboter bleibt in der Ladestation, bis Sie eine andere Betriebsart durch Drücken der START-Taste wählen. Startet mit nächster Timer-Einstellung Der Mähroboter bleibt in der Ladestation bis die nächste Timer-Einstellung den Betrieb zulässt. -
Seite 43: Menüfunktionen
MENÜFUNKTIONEN 6 Menüfunktionen 6.1 Hauptmenü Das Hauptmenü umfasst die folgenden Auswahlmöglichkeiten: • Timer • SensorControl (nur für GARDENA R130Li, R130LiC, R160Li) • SmartSystem (nur für GARDENA R100LiC, R130LiC) • Sicherheit • Installation 3018-303 • Einstellungen Unter jeder Option gibt es darüber hinaus noch eine Reihe von Untermenüs. -
Seite 44: Menüstruktur
GARDENA R100LiC, R130LiC GARDENA Smart System ermöglicht eine kabellose Interaktion zwischen dem Mäher und anderen Geräten im GARDENA Smart System, wie z. B. Wassersteuerungen und Sensoren. In diesem Menü können Sie Ihren Mähroboter hinzufügen oder entfernen und den Status der kabellosen Verbindung mit dem Smart System überprüfen. -
Seite 45: Timer
MENÜFUNKTIONEN 6.3 Timer Um ein optimales Mähergebnis zu erzielen, sollte der Timer Rasen nicht zu oft gemäht werden. Infolgedessen ist es wichtig, die Betriebszeit mit der Timer-Funktion zu begrenzen, wenn die Fläche des Arbeitsbereichs geringer Übersicht/Montag als die Arbeitskapazität des Mähroboters ist. Wenn der Mähroboter zu oft mäht, kann das Gras platt aussehen und der Mähroboter wird unnötigem Verschleiß... - Seite 46 MENÜFUNKTIONEN GARDENA R100Li, R100LiC Arbeitsbereich Arbeitstage pro Arbeitsstunden pro Vorschläge für das Zeitin- Woche tervall 6 Stunden 07:00 - 13:00 250 m 4,5 Stunden 07:00 - 11:30 12 Stunden 07:00 - 19:00. 500 m 8,5 Stunden 07:00 - 15:30 17 Stunden...
-
Seite 47: Tag Bearbeiten
MENÜFUNKTIONEN Tag bearbeiten Um die Timer-Einstellungen zu bearbeiten, wählen Sie den zu bearbeitenden Tag im Bildschirm Übersicht. Verwenden Sie dazu den Pfeil links und Pfeil rechts gefolgt von OK. Es können bis zu zwei Zeitintervalle pro Tag eingegeben werden. Um ein Intervall für den Zeitraum 1 einzugeben, stellen Sie sicher, dass das Kontrollkästchen neben Zeitraum 1 aktiviert ist. -
Seite 48: Sicherheit
MENÜFUNKTIONEN 6.4 Sicherheit Über diese Auswahl können Einstellungen bezüglich der Sicherheit und der Verbindung zwischen dem Mähroboter und der Ladestation vorgenommen werden. Sicherheit Sicherheitsebene Es stehen drei Sicherheitsebenen zur Auswahl: Mit den Aufwärts- und Abwärts-Pfeiltasten wählen Sie eine Erweitert Sicherheitsebene Sicherheitsebene aus. -
Seite 49: Sensorcontrol
Tragen Sie den neuen PIN-Code in die dafür vorgesehene Zeile des Memos auf Seite 3 ein. 6.5 SensorControl Gilt nur für GARDENA R130Li, R130LiC und R160Li. Mit dieser Funktion kann der Mähroboter seine Mähzeiten automatisch auf Grundlage der Wachstumsgeschwindigkeit SensorControl des Rasens einstellen. -
Seite 50: Smart System
Gilt nur für GARDENA R100LiC, R130LiC Smart System GARDENA Smart System ermöglicht eine kabellose Interaktion zwischen dem Mäher und anderen Geräten im GARDENA Smart System, wie z. B. Wassersteuerungen und Sensoren. In diesem Menü können Sie Ihren Gerät Status Mähroboter hinzufügen oder entfernen und den Status... -
Seite 51: Gerät Entfernen
MENÜFUNKTIONEN Solange der Mähroboter Teil des Smart Systems ist, werden manche Menüs gesperrt, sodass die Einstellungen des Smart Systems nicht beeinflusst werden. Sie können immer noch alle Einstellungen sehen, aber nur über die Anwendung ändern. Die folgenden Einstellungen werden im Menü des Mähers gesperrt: •... -
Seite 52: Installation
MENÜFUNKTIONEN 6.7 Installation Mit dieser Menüfunktion kann der Mähroboter zu entlegenen Bereichen eines Arbeitsbereiches gelenkt werden. Bei vielen Arbeitsbereichen müssen die Werkseinstellungen nicht geändert werden. Jedoch kann, je nach Beschaffenheit des Rasens, durch manuelles Ändern der Einstellung ein besseres Mähresultat erzielt werden. - Seite 53 MENÜFUNKTIONEN Bereich X > Wie weit entfernt? Geben Sie die Meteranzahl entlang des aktuellen Kabels von der Ladestation bis zu der Stelle im abgelegenen Area 2 Bereich an, in dem der Mähroboter mit dem Mähen beginnen soll. Mit den Zahlentasten geben Sie den Abstand in Metern an. Tipp: Nutzen Sie die Funktion Test, um zu bestimmen, in Area 3 welcher Entfernung sich der entlegene Bereich befindet.
- Seite 54 MENÜFUNKTIONEN Bereich X > Weitere > Test Das Testen der ausgewählten Einstellungen kann als natürlicher Bestandteil der Installation betrachtet werden. Mit der Funktion Test fährt der Mähroboter im größten Abstand zum Kabel, der bei der ausgewählten Korridorbreite möglich ist. Testen der Einstellungen: 1.
- Seite 55 MENÜFUNKTIONEN Erweitert Unter der Überschrift Erweitert finden sich weitere Einstellungen für das Mähroboter-Verhalten. Die Einstellungen in diesem Menüpunkt sind nur erforderlich, wenn zusätzliche Kontroll- bzw. Steuerungsfunktionen des Mähers unbedingt notwendig sind, z. B. bei sehr komplexen Gärten. Die Werkseinstellungen sollten für die meisten Arbeitsbereiche passend sein.
- Seite 56 MENÜFUNKTIONEN Ausfahrtwinkel Normalerweise verlässt der Mähroboter die Ladestation in eine Richtung innerhalb des Ausgangssektors von 90° bis 270°. Befindet sich die Ladestation in einer Passage, ist es für den Mähroboter einfacher, den größten Arbeitsbereich zu erreichen, indem man die Ausfahrtwinkel ändert. 3018-316 Ausfahrtwinkel >...
-
Seite 57: Einstellungen
MENÜFUNKTIONEN Schleife überfahr. Die Vorderseite des Mähroboters ragt vor dem Drehen des Mähroboters immer etwas über das Begrenzungskabel hinaus. Standardmäßig sind das 32 cm, dieser Wert kann jedoch bei Bedarf geändert werden. Es kann eine Zahl zwischen 15 und 50 gewählt werden. Bitte beachten Sie, dass die angegebene Entfernung ein 3018-318 ungefährer Wert ist und nur als Richtwert dienen soll. -
Seite 58: Allgemein
MENÜFUNKTIONEN Allgemein Stellen Sie die Sprache und Zeit ein oder setzen Sie die Benutzereinstellungen auf die Werkseinstellungen zurück. Zeit & Datum Mit dieser Funktion können Sie die aktuelle Zeit und das erforderliche Zeitformat des Mähroboters einstellen. Zeit Geben Sie die korrekte Zeit ein, und drücken Sie zum Beenden OK. -
Seite 59: Benutzereinstellungen Zurücksetzen
Zu weiteren detaillierten Informationen über die verschiedenen Einstellungen Siehe 6 Menüfunktionen auf Seite 43. Weitere Hilfestellungen zur Installation finden Sie auf www.gardena.com. WICHTIGE INFORMATIONEN Die Standardeinstellung des Mähroboters wurde so gewählt, dass sie möglichst vie- len unterschiedlichen Gärten gerecht wird. - Seite 60 BEISPIELE FÜR GARTENFORMEN Installations- und Einstellungsvorschläge Bereich 150 m . Freie und ebene Fläche. R100Li, R100LiC Timer 08:00-14:00 Montag, Mittwoch, Freitag R130Li, R130LiC, R160Li 08:00-13:00 Montag, Mittwoch, Freitag Gartenumfang Werkseinstellung 3023-022 Um zu vermeiden, dass das Anmerkungen Gras plattgefahren wird, sollte der Timer eingesetzt werden, da die maximale Kapazität des Mähroboters die Größe der Fläche...
- Seite 61 BEISPIELE FÜR GARTENFORMEN Bereich 800 m . L-förmiger Garten mit Ladestation im schmalen Bereich. Umfasst einige Inseln. R100Li, R100LiC Timer 07:00-24:00 Montag bis Samstag R130Li, R130LiC, R160Li 08:00-22:00 Montag bis Samstag Gartenumfang Bereich 1 Wie? Suchkabel 3023-024 Wie weit? X m Wie oft? 60 % Anmerkungen Das Verhältnis (Wie oft?) für...
- Seite 62 BEISPIELE FÜR GARTENFORMEN Bereich 800 m . Asymmetrischer Arbeitsbereich mit schmaler Passage und einigen Inseln. R100Li, R100LiC Timer 07:00-24:00 Montag bis Samstag R130Li, R130LiC, R160Li 08:00-22:00 Montag bis Samstag Gartenumfang Werkseinstellung 3023-026 Das Suchkabel muss entlang Anmerkungen der schmalen Passage verlegt werden, damit der Mähroboter die Ladestation auch finden kann, wenn er sich im rechten...
- Seite 63 BEISPIELE FÜR GARTENFORMEN Bereich 500 m + 100 m in einem Nebenbereich. Timer R100Li, R100LiC 08:00-20:30 Montag, Dienstag, Donnerstag, Freitag, Samstag R130Li, R130LiC, R160Li 08:00-18:30 Montag, Dienstag, Donnerstag, Freitag, Samstag Gartenumfang Werkseinstellung 3023-001 Anmerkungen Der Nebenbereich wird mittwochs und samstags im Modus Nebenbereich gemäht.
-
Seite 64: Wartung
WARTUNG 8 Wartung Zur Gewährleistung einer besseren Betriebszuverlässigkeit und einer längeren Lebensdauer: Überprüfen und reinigen Sie den Mähroboter regelmäßig und tauschen Sie ggf. Verschleißteile aus. Siehe 8.3 Reinigung auf Seite 65 zu weiteren Informationen über die Reinigung. Bei der ersten Verwendung des Mähroboters sollten der Messerteller und die Klingen einmal wöchentlich überprüft werden. -
Seite 65: Die Ladestation
WARTUNG WICHTIGE INFORMATIONEN Die Batterie muss am Ende der Saison vor der Winterlagerung vollständig aufgeladen werden. Wird die Batterie nicht vollständig geladen, kann sie beschädigt werden, was in bestimmten Fällen dazu führt, dass sie unbrauchbar wird. Überprüfen Sie den Zustand von Verschleißteilen wie Klingen und Lager in den Vorderrädern. - Seite 66 WARTUNG WICHTIGE INFORMATIONEN Reinigen Sie den Mähroboter weder mit einem Hochdruckreiniger noch unter flie- ßendem Wasser. Keine Lösungsmittel zum 3012-271 Reinigen benutzen. Chassis und Messerteller 1. Stellen Sie den Hauptschalter auf die Position 0. 2. Stets Schutzhandschuhe tragen. 3. Heben/kippen Sie den Mähroboter auf die Seite. 3018-213 4.
-
Seite 67: Transport Und Versetzen Des Mähers
WARTUNG 8.4 Transport und Versetzen des Mähers Sichern Sie das Gerät während des Transports. Beim Transport des Mähroboters ist äußerste Vorsicht geboten; so darf das Gerät z. B. nicht über unterschiedliche Rasenflächen geführt werden. Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern. Für gewerbliche Transporte, z. -
Seite 68: Software-Update
Messerteller eingeschraubt sind. Alle drei Klingen und Schrauben müssen bei Bedarf gleichzeitig ausgetauscht werden, damit das Mähsystem richtig ausgewuchtet ist. Verwenden Sie nur von GARDENA zugelassene Messer. Zum Austauschen der Klingen: 1. Stellen Sie den Hauptschalter auf die Position 0. -
Seite 69: Batterie
WARTUNG 8.8 Batterie Die Batterie ist wartungsfrei. Die Lebensdauer ist dennoch auf zwei bis vier Jahre beschränkt. Die Lebensdauer der Batterie hängt von der Länge der Saison und von der Stundenzahl ab, die der Mähroboter in Betrieb ist. Eine lange Saison oder eine große Zahl Betriebsstunden pro Tag führen dazu, dass die Batterie häufiger ausgetauscht werden muss. -
Seite 70: Fehlersuche
Symptombeschreibungen finden Sie auf www.gardena.com. 9.1 Fehlermeldungen Nachstehend folgt eine Liste der Fehlermeldungen, die auf dem Display des Mähroboters angezeigt werden können. Sollte die gleiche Meldung häufiger erscheinen, sollten Sie sich mit dem GARDENA-Kundenservice in Verbindung setzen. Siehe MEMO auf Seite 3. Mitteilung Ursache Maßnahme... - Seite 71 Code eingegeben. Nach fünf den PIN-Code vergessen haben, nehmen Sie Falscher PIN-Code Fehlversuchen wird die Tastatur für Kontakt zum GARDENA-Kundenservice auf. fünf Minuten gesperrt. Siehe MEMO auf Seite 3. Befreien Sie den Mähroboter und beheben Sie Der Mähroboter hat sich die Problemursache.
- Seite 72 FEHLERSUCHE Platzieren Sie den Mähroboter in der Muss manuell geladen Der Mähroboter befindet sich im Ladestation. Dies ist normal. Es müssen keine werden Betriebsmodus Nebenbereich. Maßnahmen ergriffen werden. Die Timereinstellung verhindert das Timereinstellung ändern. Siehe 6.3 Timer auf Arbeiten des Mähroboters. Seite 45.
-
Seite 73: Info-Meldungen
Nachstehend folgt eine Liste der Info-Meldungen, die auf dem Display des Mähroboters angezeigt werden können. Sollte die gleiche Meldung häufiger erscheinen, kontaktieren Sie den GARDENA-Kundenservice. Prüfen Sie, ob die Installation gemäß den Anweisungen in der Bedienungsanleitung erfolgt ist. Setzen Sie sich mit dem GARDENA- Kundenservice in Verbindung. -
Seite 74: Anzeigelampe An Der Ladestation
Wenn Ihr Mähroboter nicht wie erwartet funktioniert, folgen Sie den Anweisungen zur Fehlerbehebung unten. Auf www.gardena.com finden Sie eine Seite mit häufig gestellten Fragen (FAQs). Dort finden Sie auch detailliertere Antworten zu einer Vielzahl von Standardfragen. Sollten Sie immer noch keine Lösung für Ihr Problem gefunden haben, nehmen Sie Kontakt mit dem GARDENA-Kundenservice auf. - Seite 75 Siehe 8.3 Reinigung auf Seite 65. mäht zwischen den Ladephasen in Die Batterie ist defekt. kürzeren Zeiträumen. Setzen Sie sich mit dem GARDENA- Kundenservice in Verbindung. Siehe MEMO auf Mäh- und Ladezeiten Seite 3 Die Batterie ist defekt. sind kürzer als gewöhnlich...
-
Seite 76: Unterbrechungen/Brüche Im Schleifenkabel Finden
FEHLERSUCHE 9.5 Unterbrechungen/Brüche im Schleifenkabel finden Brüche im Schleifenkabel rühren normalerweise von unbeabsichtigten Beschädigungen des Kabels, z. B. beim Graben mit einer Schaufel, her. In Breiten, in denen es zu Bodenfrost kommt, können scharfe Steine, die sich im Untergrund bewegen, das Kabel beschädigen. Auch das starke Spannen des Kabels bei der Installation kann zu Brüchen führen. Durch zu niedriges Rasenmähen nach der Installation kann die Kabelisolierung beschädigt werden. - Seite 77 FEHLERSUCHE b) Begrenzungskabel AL und Suchkabel G1 zurück in die Originalposition bringen. Dann Begrenzungskabel AR und Suchkabel G1 anschließen. Leuchtet die Anzeigelampe dauerhaft grün, befindet sich der Bruch irgendwo am Begrenzungskabel zwischen AR und der Stelle, an der das Suchkabel mit dem Begrenzungskabel verbunden ist (dicke schwarze Linie in der Zeichnung).
- Seite 78 FEHLERSUCHE In diesem Fall das neue Kabel näher in Richtung ausgestecktes Ende verschieben (ungefähr in der Mitte des Bereichs, in dem der Bruch vermutet wird) und erneut prüfen, ob die Anzeigelampe grün leuchtet. 3023-029 So fortfahren, bis ein Teilstück erreicht wird, bei dem die Kabelverbindung nur noch um ein kleines Stück verschoben werden muss, damit das blinkende blaue Licht in ein dauerhaftes grünes...
-
Seite 79: Technische Daten
TECHNISCHE DATEN 10 Technische Daten GARDENA Daten R100Li, R100LiC R130Li, R130LiC R160Li Maße Länge 63 cm 63 cm 63 cm Breite 51 cm 51 cm 51 cm Höhe 25 cm 25 cm 25 cm Gewicht 9,8 kg 9,8 kg 9,8 kg... -
Seite 80: Garantiebedingungen
Die Klingen sind Verschleißteile und fallen nicht unter den Geltungsbereich dieser Garantie. Sollten Sie eine Störung Ihres GARDENA Mähroboters feststellen, setzen Sie sich bitte mit dem GARDENA- Kundenservice (Siehe MEMO auf Seite 3) in Verbindung, um weitere Informationen zur Lösung des Problems zu erhalten .Bitte halten Sie die Quittung und... -
Seite 81: Umweltinformationen
UMWELTINFORMATIONEN 12 Umweltinformationen Das Symbol auf dem GARDENA Mähroboter oder der Verpackung weist darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Übergeben Sie es zur Entsorgung stattdessen an eine entsprechende Recyclinganlage für elektrische und elektronische Geräte. -
Seite 82: Eg-Konformitätserklärung
Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Mähroboter der Serien GARDENA R100Li, GARDENA R100LiC, GARDENA R130Li, GARDENA R130LiC, GARDENA R160Li mit den Seriennummern des Baujahrs 2015 Woche 44 aufwärts (die Jahreszahl und Woche wird im Klartext auf dem... - Seite 83 1157808-51,Gardena_R100Li-R130Li,DE_r2.indd 83 2016-04-08 07:27:26...
- Seite 84 Österreich +43 732 770101 485 service.heimwerker@husqvarna.at www.gardena.com Husqvarna Schweiz AG Industriestraße 10 5506 Mägenwil Schweiz maehroboter@gardena.ch www.gardena.com ORIGINALANWEISUNGEN Änderungen ohne vorherige Ankündigung vorbehalten. Copyright © 2016 GARDENA Manufacturing GmbH. All rights reserved. 115 78 08-51 rev.2 1157808-51,Gardena_R100Li-R130Li,DE_r2.indd 84 2016-04-08 07:28:14...
