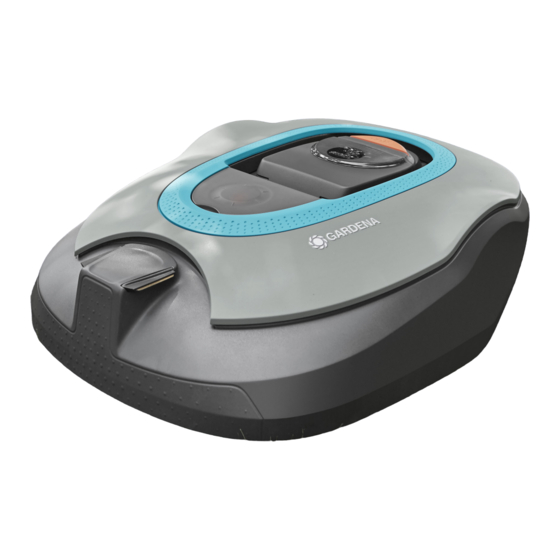

Bedienungsanweisung SILENO (R100Li), smart SILENO (R100LiC), SILENO+ (R130Li, R160Li), DE, Deutsch smart SILENO+ (R130LiC, R160LiC) Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen...
Mähroboter im Falle eines verlorenen PIN-Codes entsperren. Der Produktregistrierungsschlüssel wird in einem se- paraten Dokument in der Produktverpackung mitgeliefert. Bei einem Diebstahl des Mähroboters sollten Sie GARDENA umgehend informieren. Setzen Sie sich mit Ihrem örtli- chen GARDENA-Händler in Verbindung und geben Sie die Seriennummer des Mähroboters an. Auf diese Weise kann das Gerät in einer internationalen Datenbank als gestohlen registriert werden.
befindet. Über die Bedientafel verwalten Sie alle Einstellungen des Mähroboters. Die STOP-Taste bleibt eingerastet, bis die Abdeckung wieder geschlossen wird. Dies dient zusammen mit der START-Taste als Startsperre. 1.2.4 Bewegungsmuster Das Bewegungsmuster des Mähroboters erfolgt nach dem Zufallsprinzip, was bedeutet, dass ein Bewegungsmuster nie wiederholt wird.
1.4 Symbole auf dem Produkt Das Chassis enthält Bauteile, die empfindlich gegenüber elektrostatischer Die folgenden Symbole befinden sich auf dem Entladung (electrostatic discharge = ESD) Mähroboter. Schauen Sie sich diese genau an. sind. Das Chassis muss fachmännisch WARNUNG: Lesen Sie die neu versiegelt werden.
2 Sicherheit 2.1 Sicherheitsdefinitionen 2.2 Allgemeine Sicherheitshinweise Warnungen, Vorsichtsmaßnahmen und Hinweise Um das Lesen dieser Bedienungsanleitung zu werden verwendet, um auf besonders wichtige Teile der erleichtern, haben wir die Darstellung der Texte wie folgt Bedienungsanleitung hinzuweisen. gewählt: kursiv dargestellt sind, werden entweder •...
Stellen Sie sicher, dass sich keine Steine, Äste, Betrieb sind. Werkzeuge, Spielzeuge oder andere Gegenstände • GARDENA übernimmt keine Garantie für die auf dem Rasen befinden, welche die Klingen vollständige Kompatibilität zwischen dem beschädigen. Der Mähroboter kann an Mähroboter und anderen kabellosen Systemen wie Gegenständen auf dem Rasen hängenbleiben und...
• Der integrierte Alarm ist sehr laut. Seien Sie STOP, und ziehen Sie den Mähroboter aus der vorsichtig, insbesondere wenn der Mähroboter im Ladestation; danach können Sie den Innenbereich benutzt wird. Rasenmäher anheben. • Metallische Gegenstände im Boden (z. B. Stahlbeton oder Anti-Maulwurfnetze) können zu 2.3.3 Wartung einem Anhalten des Mähers führen.
Seite 10
wichtig, dass jedes Kabel wieder an der richtigen Stelle angeschlossen wird. 10 - Sicherheit 307 - 002 - 11.10.2017...
SILENO+ Produkte. Innerhalb der Familie SILENO finden Sie R100Li und R100LiC. Innerhalb der Familie 3.1.1 Hauptkomponenten für die Installation SILENO+ finden Sie R130Li, R130LiC, R160Li und Die Installation des Mähroboters umfasst die folgenden R160LiC. Das C in der Modellbezeichnung bezieht sich 4 Hauptkomponenten: auf das GARDENA smart System.
Zeichnen Sie in der Skizze ein, wie das Begrenzungskabel und das Suchkabel verlegt werden sollen. 3.3 Ladestation Auf www.gardena.com finden Sie weitere Die Ladestation hat drei Funktionen: Beschreibungen und Tipps zur Installation. • Senden von Steuersignalen entlang des 1.
3 m / 10 ft 2 m / 7 ft Stellen Sie die Ladestation nicht in Ausbuchtungen oder Die Ladestation sollte nicht auf einer Insel aufgestellt Ecken auf. Dies kann die Suche des Mähroboters nach werden, da dies das optimale Auslegen des Suchkabels der Ladestation erschweren.
werden. Niederspannungskabel mit 3 m oder 20 m Länge sind als optionales Zubehör erhältlich. min 30 cm / 12” WARNUNG: Alle Komponenten des Netzteils dürfen unter keinen Umständen verändert oder manipuliert werden. Das Niederspannungskabel darf weder gekürzt noch verlängert werden. WARNUNG: Trennen Sie die Ladestation über den Stecker, bevor Sie z.
Befestigung der Ladestation am Untergrund zu • Fixieren Sie das Kabel mit Haken am Boden. warten, bis alle Kabel angeschlossen sind. Befestigen Sie das Begrenzungskabel mit Haken, wenn Sie in den ersten Wochen des Betriebs Änderungen an der Begrenzungsschleife vornehmen möchten. Nach einigen Wochen wird das Gras das Kabel überwuchert haben, sodass es nicht mehr sichtbar ist.
Seite 16
Begrenzungskabel in einem Abstand von 30 cm in den Arbeitsbereich hinein verlegt werden. Dadurch wird verhindert, dass die Räder in den Graben oder auf die Steinkante fahren, was zu übermäßigem Verschleiß am Mähroboter führen kann. Ein etwa 15 cm breiter Grasstreifen entlang von Gräben bzw.
Für einen schonenden und geräuscharmen Betrieb wird ACHTUNG: Grenzt der Arbeitsbereich an jedoch empfohlen, alle feststehenden Objekte im und Gewässer, Abhänge, Abgründe oder öffentliche am Arbeitsbereich abzugrenzen. Straßen, sollte das Begrenzungskabel durch einen Zaun oder eine ähnliche Absperrung Hindernisse mit einer leichten Neigung, z. B. Steine oder ergänzt werden.
3.5.3.2 Passagen beim Mähen Lange und schmale Passagen und Bereiche mit einer Breite unter 1,5 – 2 m sind zu vermeiden. Es besteht dann die Gefahr, dass sich der Mähroboter über einen längeren Zeitraum in der Passage oder im Bereich bewegt.
Installation immer die größte Schnitthöhe wählen aufzustellen, kann das Kabel auch unter der Platte der und danach alle zwei Wochen die Schnitthöhe um Ladestation verlegt werden (siehe Option 2 in der eine Stufe absenken, bis die gewünschte Abbildung). Schnitthöhe erreicht ist. Die meisten Ladestationen dürfen allerdings nicht •...
3.6 Anschließen des Begrenzungskabels ACHTUNG: Das Begrenzungskabel darf beim Anschluss an die Ladestation nicht gekreuzt werden. Beim Anschließen an die Ladestation muss das rechte Ende des Begrenzungskabels mit dem rechten Anschluss und das linke Kabelende mit dem linken Anschluss verbunden werden.
max. distance min. 30 cm / 12" min. 2 m Wenn das Suchkabel an einem steilen Abhang verlegt werden muss, sollte das Kabel nicht in einer geraden Linie, sondern möglichst in einem Winkel verlegt werden. Dadurch kann der min. 2 m / 7 ft Mähroboter dem Suchkabel am Abhang leichter folgen.
3.8 Überprüfen der Installation Prüfen Sie das Schleifensignal anhand der Anzeigelampen an der Ladestation. Siehe Anzeigelampe an der Ladestation auf Seite 53 , wenn die Lampe nicht dauerhaft grün leuchtet oder 8. Das Suchkabel mit dem Begrenzungskabel mithilfe blinkt. eines Verbinders zusammenfügen: a) Stecken Sie das Begrenzungskabel und 3.9 Erste Einrichtung und Kalibrierung Suchkabel in den Verbinder.
3.10.2 Bedienfeld werden in der Ladestation platziert wird, wird (E) angezeigt. Die Tastatur besteht aus sechs Tastenblöcken: Das ECO-Symbol (F) wird angezeigt, wenn sich der ECO-Modus befindet. Mähroboter im • Mit der START-Taste wird der Mähroboter eingeschaltet. Dies ist normalerweise die letzte Taste, die vor dem Schließen der Abdeckung zu drücken ist.
Tag für einige Stunden Mäher und anderen Geräten im nur jeden zweiten Tag gemäht wird. Darüber hinaus ist GARDENA smart System, wie z. B. es gut für das Gras, wenn es wenigstens einmal Wassersteuerungen und Sensoren. In monatlich drei Tage lang vollständig unbearbeitet bleibt.
übertragen. • Arbeitsstunden pro Tag zeigt an, wie viele Stunden pro Tag der Mähroboter während der gewählten Anzahl an Arbeitstagen arbeitet. 3.12.1 Timer-Vorschläge GARDENA R100Li, R100LiC Arbeitsbereich Arbeitstage pro Woche Arbeitsstunden pro Tag Empfohlenes Zeitintervall 250 m 07:00 ‑ 13:00 07:00 ‑...
deaktivieren, wählen Sie das Kontrollkästchen gefolgt von OK. Geben Sie die gewünschte Zeit mit dem Ziffernblock ein. SENSORCONTROL Zeitraum 2 wird wie Zeitraum 1 eingegeben. Zwei Ein/Aus Intervalle können nützlich sein, um den Rasen zu bestimmten Zeiten für andere Aktivitäten zu nutzen, zum Mähzeit Zeitraum 1 : 00:00 - 15:00 Beispiel durch Eingabe von...
Das Hinzufügen aller GARDENA smart Geräte erfolgt über die App. Folgen Sie zusätzlich den Anweisungen in der App. Die kostenlose smart System- SMART SYSTEM App von GARDENA kann im Apple App Store oder über Gerät entfernen Google Play heruntergeladen werden. Status 3.14.5 Status...
Zeit gesperrt. Bei jedem weiteren falschen Versuch wird Hinweis: Der Mäher muss manuell aus der Liste der die Sperrzeit verlängert. Produkte im smart System gelöscht werden. 3.15.1.3 Alarm Diese Funktion sorgt dafür, dass der PIN-Code 3.15 Sicherheit innerhalb von 10 Sekunden eingegeben werden muss, Über diese Auswahl können Einstellungen bezüglich der wenn die STOP-Taste gedrückt oder der Mähroboter Sicherheit und der Verbindung zwischen dem...
Seite 29
werden. In komplexen Gärten mit bspw. vielen 3.16.1.2 Area 1, 2 or 3 > Wie weit? Bereichen, die durch schmale Passagen verbunden Geben Sie die Meteranzahl entlang des aktuellen sind, kann das Mähergebnis durch Ändern der Kabels von der Ladestation bis zu der Stelle im Einstellungen deutlich verbessert werden.
Seite 30
5. Drücken Sie STOP an der gewünschten Position. Die Entfernung wird jetzt im Display angezeigt. Area 1, 2 or 3 > Wie weit? Diese Zahl kann nun bei gespeichert werden. 3.16.1.8 Area 1, 2 or 3 > Weitere > Zurücksetzen Eine einzelne Bereichseinstellung kann mit dieser Funktion auf die Werkseinstellung zurückgesetzt werden.
3.16.2.4 Ausfahrtwinkel > Sektoren Der Mähroboter kann auf 1 oder 2 Ausgangssektoren eingestellt werden. Befindet sich die Ladestation in einer Passage, können 2 Ausgangswinkel (z. B. 70° - 110° und 250° - 290°) genutzt werden. Werden beide Winkel verwendet, muss zusätzlich festgelegt werden, wie oft der Mähroboter die Ladestation in Sektor 1 verlässt.
3.17 Einstellungen Mit dieser Funktion können Sie Änderungen an den Zeit & Datum Allgemein allgemeinen Einstellungen des Mähroboters vornehmen. Sprache Land EINSTELLUNGEN Benutzereinst. zurücksetzen ECO-Modus Über Allgemein 3.17.2.1 Zeit und Datum Mithilfe dieser Funktion können Sie die aktuelle Zeit und das Datum sowie die erforderlichen Formate einstellen.
Seite 33
Benutzereinst. zurücksetzen 1. Wählen Sie im Menü 3.17.2.5 Info und drücken Sie OK. Über finden Sie Angaben zum Mähroboter, wie Im Menü 2. Drücken Sie OK zum Bestätigen. Seriennummer und die verschiedenen Software- Programme. 307 - 002 - 11.10.2017 Installation - 33...
3.19 Überblick über die Menüstruktur Installation Garten- Erweitert umfang Bereiche 1-3 Wie? Deaktiv- Weitere Korridor- Aus- Rückfahr- Schleife weit? oft? ieren breite gangs- strecke überfahr. winkel Test Zurück- setzen Einstellungen ECO-Modus Allgemein Ein/Aus Zeit & Sprache Land Zurücksetzen aller Über Datum Benutzereinstel- lungen...
Die empfohlenen Zeiteinstellungen in den folgenden Gartenbeispielen gelten für R100Li, R100LiC, wenn nicht anders angegeben. Weitere Hilfestellungen zur Installation finden Sie aufwww.gardena.com. Wählen Sie das Land, und geben Sie die Support-Seiten ein, um weitere Informationen und Videos aufzurufen. Hinweis: Die Standardeinstellung des automatischen Mähroboters wurde so gewählt, dass sie möglichst vielen unterschiedlichen Gärten gerecht wird.
Seite 37
3.20.3 L-förmiger Garten mit einigen Inseln und der Ladestation im schmalen Bereich Bereich 800 m Timer R100Li, R100LiC 07:00 - 24:00, Montag bis Sonntag R130Li, R130LiC, R160Li, R160LiC 08:00 - 22:00, Montag bis Sonntag Gartenabdeckung Bereich 1 Wie? Suchkabel Wie weit? X m Wie oft? 60 % Gartenumfang (Wie oft?) für das Anmerkungen...
Seite 38
3.20.5 Asymmetrischer Arbeitsbereich mit schmaler Passage und einigen Inseln Bereich 800 m Timer R100Li, R100LiC 07:00 - 24:00, Montag bis Samstag R130Li, R130LiC, R160Li, R160LiC 08:00 - 22:00, Montag bis Samstag 2 m / 7 ft Gartenabdeckung Werkseinstellung Anmerkungen Das Suchkabel muss entlang der schmalen Passage verlegt werden, damit der Mähroboter die Ladestation auch finden kann, wenn er sich im...
4 Betrieb 4.1 Hauptschalter Befindet sich der Mähroboter in der Ladestation, wird er die Ladestation erst dann verlassen, wenn WARNUNG: Lesen Sie vor der Inbetriebnahme die Batterie voll aufgeladen ist und die Ihres Mähroboters die Sicherheitshinweise Zeiteinstellung des Timers den Betrieb des sorgfältig durch.
Standby-Zeit mähen. 4.7.3 Beispiel 1 Die in diesem Beispiel verwendeten Zeiten beziehen sich auf den GARDENA R130Li, R130LiC, aber Wenn der Mähroboter gewartet oder aus dem prinzipiell gelten diese auch für andere Modelle. Arbeitsbereich entfernt werden muss, den Mäher immer am Hauptschalter ausschalten.
4.8 Aufladen einer leeren Batterie 24 Std. Ist der GARDENA Mähroboter neu oder wurde er längere Zeit nicht benutzt, ist die Batterie leer und muss vor dem Start aufgeladen werden. WARNUNG: Laden Sie den Mähroboter nur mit einer Ladestation, die dafür vorgesehen ist.
Seite 43
nicht beschädigt wird. Danach kann die Schnitthöhe schrittweise jede Woche gesenkt werden, bis die gewünschte Schnitthöhe erreicht ist. 307 - 002 - 11.10.2017 Betrieb - 43...
Wasser. Keine Lösungsmittel zum WARNUNG: Verwenden Sie grundsätzlich Reinigen benutzen. immer Klingen und Schrauben des richtigen Typs. GARDENA kann nur bei der Verwendung 5.2.1 Chassis und Messerteller von Originalklingen die Sicherheit garantieren. Wenn nur die Klingen ausgetauscht werden und 1.
Austreten von ätzender Flüssigkeit aus der 5.4 Software-Update Batterie führen. Spülen Sie den Bereich im Falle Wird die Wartung durch einen GARDENA Händler vor eines Austretens von Elektrolyt mit Wasser. Ort durchgeführt, werden verfügbare Software-Updates für den Mähroboter vom Servicetechniker 307 - 002 - 11.10.2017...
Akkuentnahme vom Stromnetz getrennt Empfehlung zum Austausch. sein. • Im Bedarfsfall kann der GARDENA Händler vor Ort auch die Software des Mähroboters aktualisieren, die ggf. neue Funktionen bietet. 1. Hauptschalter auf die Position 0 stellen. 2. Drehen Sie den Mähroboter um. Legen Sie den Mähroboter auf eine weiche, saubere Oberfläche,...
Ursachen sowie entsprechende Maßnahmen zur Behebung der Störung aufgezeigt. Für Fälle, in denen der Mähroboter nicht ordnungsgemäß arbeitet, ohne dass eine Fehlermeldung erscheint, bietet dieses Kapitel außerdem eine Beschreibung von Symptomen und geeigneten Lösungswegen. Weitere Vorschläge zur Fehlerbehebung bzw. weitere Symptombeschreibungen finden Sie auf www.gardena.com. 307 - 002 - 11.10.2017 Fehlersuche - 47...
6.2 Fehlermeldungen Nachstehend folgt eine Liste der Fehlermeldungen, die auf dem Display des Mähroboters angezeigt werden können. Sollte die gleiche Meldung häufiger erscheinen, sollten Sie sich mit Ihrem Händler vor Ort GARDENA in Verbindung setzen. Mitteilung Ursache Maßnahme Radmotor blockiert, Gras oder andere Gegenstände haben sich...
Seite 49
Korrekten PIN-Code eingeben. Sollten Sie Nach fünf Fehlversuchen wird die Tastatur für den PIN-Code vergessen haben, sollten Sie fünf Minuten gesperrt. sich mit Ihrem Händler vor Ort GARDENA in Verbindung setzen. Kein Antrieb Der Mähroboter hat sich festgefahren. Befreien Sie den Mähroboter und beheben Sie die Problemursache.
Seite 50
Mitteilung Ursache Maßnahme Ladestation blockiert Der Kontakt zwischen den Ladekontakten ist Platzieren Sie den Mähroboter in die Lade- unzureichend. Der Mähroboter hat mehrere station und prüfen Sie, ob sich die Ladekont- Ladeversuche unternommen. akte von Mäher und Ladestation ungehindert berühren können. Ein Gegenstand behindert die Fortbewegung Entfernen Sie den Gegenstand.
Seite 51
Mitteilung Ursache Maßnahme Elektrisches Problem Vorübergehendes Elektronik- oder Software- Starten Sie den Mäher neu. problem des Mähers. Problem mit dem Falls das Problem weiterhin besteht, sollten Schleifensensor, hin- Sie einen autorisierten Servicetechniker hin- ten/vorne zuziehen. Problem Ladesystem Kippsensorproblem Temporäres Problem Vorübergehendes Vorübergehende Batterie- oder Software- Starten Sie den Mäher neu.
6.3 Info-Meldungen Nachstehend folgt eine Liste der Info-Meldungen, die auf dem Display des Mähroboters angezeigt werden können. Sollte die gleiche Meldung häufiger erscheinen, sollten Sie sich mit Ihrem Händler vor Ort GARDENA in Verbindung setzen. Mitteilung Ursache Maßnahme Batterie schwach Der Mähroboter findet die Ladestation nicht.
Leuchtet die Anzeigelampe an der Ladestation dauerhaft oder blinkt grün, weist dies auf eine vollständige und betriebsfähige Installation hin. Sollte die Lampe nicht dauerhaft grün leuchten, die Fehlersuche zu Rate ziehen. Weitere Hilfestellungen finden Sie auf www.gardena.com. Sollten Sie trotz allem Hilfe benötigen, setzen Sie sich mit Ihrem GARDENA Händler vor Ort in Verbindung.
Wenn Ihr Mähroboter nicht wie erwartet funktioniert, folgen Sie den Anweisungen zur Fehlerbehebung unten. Auf www.gardena.com finden Sie eine Seite mit häufig gestellten Fragen (FAQs). Dort finden Sie auch detailliertere Antworten zu einer Vielzahl von Standardfragen. Sollten Sie immer noch keine Lösung für Ihr Problem gefunden haben, setzen Sie sich mit Ihrem Händler vor Ort GARDENA in Verbindung.
Symptome Ursache Maßnahme Uneinheitliches Der Mähroboter ist zu wenige Stunden am Verlängern Sie die Mähzeit. Siehe Timer auf Schnittergebnis. Tag in Betrieb. Seite 24 . Gilt nicht für R100Li, R100LiC. SensorControl meldet mehr Mähvorgänge als tatsächlich stattgefunden haben. Erhöhen Sie die Emp- findlichkeit von SensorControl.
Seite 56
Schleifenkabels in der Mitte des vermutlich defekten Kabelabschnitts an. POWER 3. Anschlüsse von Suchkabel und Begrenzungskabel mit der Ladestation verbinden. Verbinden Sie zunächst Anschluss AL und G1. Leuchtet die Anzeigelampe dauerhaft grün, befindet sich der Bruch irgendwo am Begrenzungskabel zwischen AL und der Stelle, an der das Suchkabel mit dem Begrenzungskabel verbunden ist (dicke schwarze Linie in der Zeichnung).
Seite 57
Fahren Sie fort, bis nur noch ein kurzes Teilstück den Unterschied zwischen einer dauerhaft grün leuchtenden und einer blau blinkenden Anzeigelampe ausmacht. Folgen Sie dann den Anweisungen in Schritt 5 unten. 4. Wenn Anzeigelampe weiterhin blau in Schritt 3 oben blinkt: Bringen Sie AL und G1 zurück in die Originalposition.
Produkts ergeben können. ebenfalls an einer Wandhalterung von GARDENA Genauere Informationen über die ordnungsgemäße hängend lagern. Wenden Sie sich an Ihren GARDENA Entsorgung dieses Produkts erhalten Sie bei Ihrer Händler vor Ort für weitere Informationen zu Stadtverwaltung, Ihrem Abfallentsorgungsunternehmen verfügbaren Wandhalterungen.
8 Technische Daten 8.1 Technische Angaben Daten R100Li, R100LiC R130Li, R130LiC R160Li, R160LiC Modellreihe SILENO, smart SILENO SILENO+, smart SILENO+ SILENO+, smart SILENO+ Abmessungen Länge, cm Breite, cm Höhe, cm Gewicht, kg Elektrisches System Akku, Lithium-Ionen 584 85 28-01, 584 85 28-02 18 V/2,1 Ah Art.-Nr.
Seite 60
Daten R100Li, R100LiC R130Li, R130LiC R160Li, R160LiC Mähen Schneidsystem 3 rotierende Trennscheiben Geschwindigkeit 2300 2300 2300 Messermotor, U/min Stromverbrauch beim Schneiden, W +/- 20 % Schnitthöhe, cm Schnittbreite, cm Kleinste Breite, cm Maximaler Winkel für Schnittbereich in % Maximaler Winkel für Begrenzungskabel in Maximale Länge des Begrenzungskabels...
Die Klingen sind Verschleißteile und fallen nicht unter den Geltungsbereich dieser Garantie. Sollten Sie eine Störung Ihres GARDENA Mähroboters feststellen, setzen Sie sich bitte mit Ihrem GARDENA- Händler vor Ort in Verbindung, um weitere Informationen zur Lösung des Problems zu erhalten .
Übereinstimmung gemäß Anlage VI zur RICHTLINIE DES RATES vom 8. Mai 2000 „über umweltbelastende Geräuschemissionen“ 2000/14/EG veröffentlicht. Zertifikats-Nummer: 01/901/259 für GARDENA R100Li, R100LiC, R130Li and R130LiC. Zertifikat nummeriert für GARDENA R160Li and R160 LiC. • Richtlinie „über Funkanlagen“ 2014/53/EU. Die folgenden Normen werden erfüllt:...
Seite 63
307 - 002 - 11.10.2017 EG-Konformitätserklärung - 63...
