Service Information
Anleitung zum Wechsel der Gummipuffer

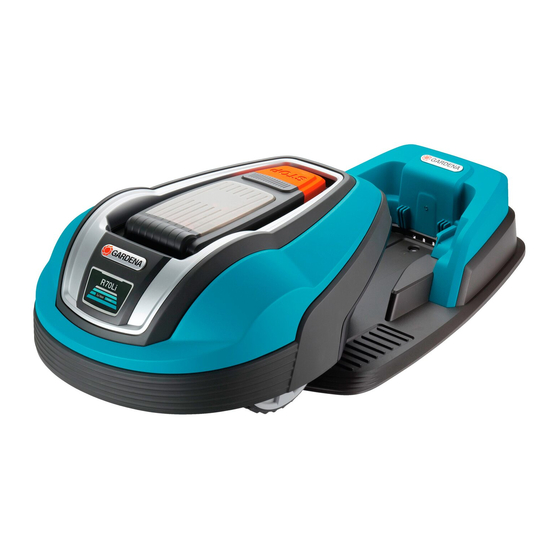

Mähroboter R38Li – R80Li
Fehlerbild:
Der Mähroboter zeigt permanent die Fehlermeldung „Stoß" oder stoppt während des Mähvorgangs bei
der geringsten Unebenheit und ändert permanent die Richtung.
Ursache:
Erfahrungsgemäß sind die Gummidämpfer des Mähroboters verbogen.
Maßnahme:
Die Gummidämpfer müssen getauscht werden.
Demontage des Gehäuses
1.
a) Bringen Sie den Hauptschalter in die Stellung 0.
b) Drehen Sie den Mäher um. Legen Sie den Mäher auf eine
weiche, saubere Oberfläche, um so Beschädigungen des
Gehäuses zu vermeiden.
c) Drehen Sie die vier Schrauben (Torx 25) heraus.
2. Wechsel der hinteren Gummidämpfer
a) Lösen Sie die vier Schrauben (Torx 20), mit denen die beiden hinteren Gummidämpfer- halterungen am
Gehäuse befestigt werden. Hinweis: Die Halterungen sind nicht symmetrisch angebracht. Notieren Sie
daher ihre Position, damit später eine korrekte erneute Montage stattfinden kann.
b) Lösen Sie die beiden Schrauben (Torx 25), mit denen die Gummidämpfer in ihren Halterungen befestigt
werden.
c) Bringen Sie neue Gummidämpfer in den Halterungen an. Ersetzen Sie stets beide Gummidämpfer
gemeinsam.
d) Montieren Sie die Halterungen im Gehäuse. Hinweis: Die Halterungen sind nicht symmetrisch angebracht.
Stellen Sie daher sicher, dass eine korrekte Montage erfolgt.
2017
(
Das Gehäuse ist mit vier Schrauben am Chassis befestigt)
www.GARDENA.com Seite 1 von 2
