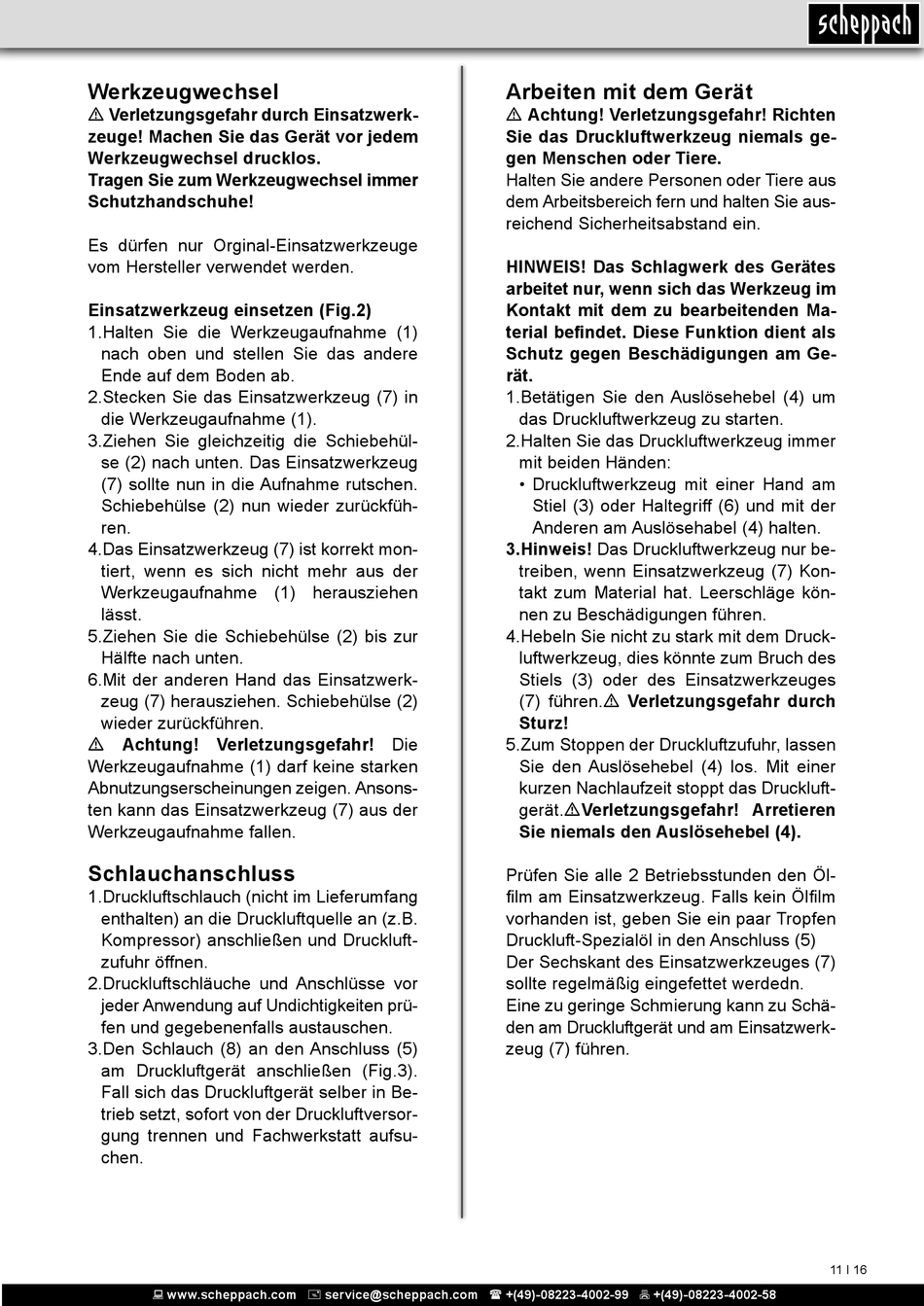

Werkzeugwechsel
m Verletzungsgefahr durch Einsatzwerk-
zeuge! Machen Sie das Gerät vor jedem
Werkzeugwechsel drucklos.
Tragen Sie zum Werkzeugwechsel immer
Schutzhandschuhe!
Es dürfen nur Orginal-Einsatzwerkzeuge
vom Hersteller verwendet werden.
Einsatzwerkzeug einsetzen (Fig.2)
1.Halten Sie die Werkzeugaufnahme (1)
nach oben und stellen Sie das andere
Ende auf dem Boden ab.
2.Stecken Sie das Einsatzwerkzeug (7) in
die Werkzeugaufnahme (1).
3.Ziehen Sie gleichzeitig die Schiebehül-
se (2) nach unten. Das Einsatzwerkzeug
(7) sollte nun in die Aufnahme rutschen.
Schiebehülse (2) nun wieder zurückfüh-
ren.
4.Das Einsatzwerkzeug (7) ist korrekt mon-
tiert, wenn es sich nicht mehr aus der
Werkzeugaufnahme (1) herausziehen
lässt.
5.Ziehen Sie die Schiebehülse (2) bis zur
Hälfte nach unten.
6.Mit der anderen Hand das Einsatzwerk-
zeug (7) herausziehen. Schiebehülse (2)
wieder zurückführen.
m Achtung! Verletzungsgefahr! Die
Werkzeugaufnahme (1) darf keine starken
Abnutzungserscheinungen zeigen. Ansons-
ten kann das Einsatzwerkzeug (7) aus der
Werkzeugaufnahme fallen.
Schlauchanschluss
1.Druckluftschlauch (nicht im Lieferumfang
enthalten) an die Druckluftquelle an (z.B.
Kompressor) anschließen und Druckluft-
zufuhr öffnen.
2.Druckluftschläuche und Anschlüsse vor
jeder Anwendung auf Undichtigkeiten prü-
fen und gegebenenfalls austauschen.
3.Den Schlauch (8) an den Anschluss (5)
am Druckluftgerät anschließen (Fig.3).
Fall sich das Druckluftgerät selber in Be-
trieb setzt, sofort von der Druckluftversor-
gung trennen und Fachwerkstatt aufsu-
chen.
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
Arbeiten mit dem Gerät
m Achtung! Verletzungsgefahr! Richten
Sie das Druckluftwerkzeug niemals ge-
gen Menschen oder Tiere.
Halten Sie andere Personen oder Tiere aus
dem Arbeitsbereich fern und halten Sie aus-
reichend Sicherheitsabstand ein.
HINWEIS! Das Schlagwerk des Gerätes
arbeitet nur, wenn sich das Werkzeug im
Kontakt mit dem zu bearbeitenden Ma-
terial befindet. Diese Funktion dient als
Schutz gegen Beschädigungen am Ge-
rät.
1.Betätigen Sie den Auslösehebel (4) um
das Druckluftwerkzeug zu starten.
2.Halten Sie das Druckluftwerkzeug immer
mit beiden Händen:
• Druckluftwerkzeug mit einer Hand am
Stiel (3) oder Haltegriff (6) und mit der
Anderen am Auslösehabel (4) halten.
3.Hinweis! Das Druckluftwerkzeug nur be-
treiben, wenn Einsatzwerkzeug (7) Kon-
takt zum Material hat. Leerschläge kön-
nen zu Beschädigungen führen.
4.Hebeln Sie nicht zu stark mit dem Druck-
luftwerkzeug, dies könnte zum Bruch des
Stiels (3) oder des Einsatzwerkzeuges
(7) führen.m Verletzungsgefahr durch
Sturz!
5.Zum Stoppen der Druckluftzufuhr, lassen
Sie den Auslösehebel (4) los. Mit einer
kurzen Nachlaufzeit stoppt das Druckluft-
gerät.mVerletzungsgefahr! Arretieren
Sie niemals den Auslösehebel (4).
Prüfen Sie alle 2 Betriebsstunden den Öl-
film am Einsatzwerkzeug. Falls kein Ölfilm
vorhanden ist, geben Sie ein paar Tropfen
Druckluft-Spezialöl in den Anschluss (5)
Der Sechskant des Einsatzwerkzeuges (7)
sollte regelmäßig eingefettet werdedn.
Eine zu geringe Schmierung kann zu Schä-
den am Druckluftgerät und am Einsatzwerk-
zeug (7) führen.
11 І 16
