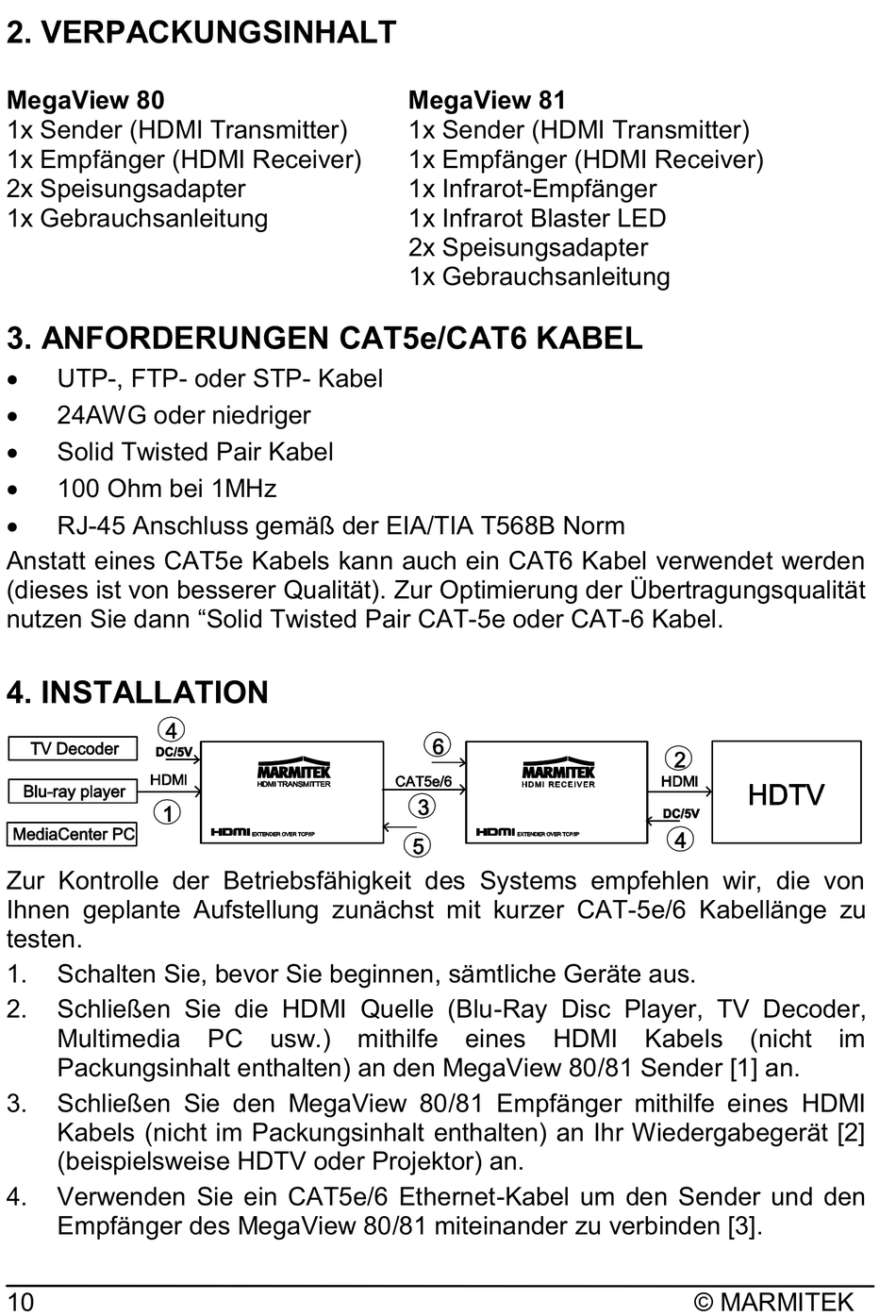

2. VERPACKUNGSINHALT

MegaView 80
1x Sender (HDMI Transmitter)
1x Empfänger (HDMI Receiver)
2x Speisungsadapter
1x Gebrauchsanleitung

3. ANFORDERUNGEN CAT5e/CAT6 KABEL

x
UTP-, FTP- oder STP- Kabel
x
24AWG oder niedriger
x
Solid Twisted Pair Kabel
x
100 Ohm bei 1MHz
x
RJ-45 Anschluss gemäß der EIA/TIA T568B Norm
Anstatt eines CAT5e Kabels kann auch ein CAT6 Kabel verwendet werden
(dieses ist von besserer Qualität). Zur Optimierung der Übertragungsqualität
nutzen Sie dann "Solid Twisted Pair CAT-5e oder CAT-6 Kabel.
4. INSTALLATION
Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von
Ihnen geplante Aufstellung zunächst mit kurzer CAT-5e/6 Kabellänge zu
testen.
1. Schalten Sie, bevor Sie beginnen, sämtliche Geräte aus.
2. Schließen Sie die HDMI Quelle (Blu-Ray Disc Player, TV Decoder,
Multimedia
Packungsinhalt enthalten) an den MegaView 80/81 Sender [1] an.
3. Schließen Sie den MegaView 80/81 Empfänger mithilfe eines HDMI
Kabels (nicht im Packungsinhalt enthalten) an Ihr Wiedergabegerät [2]
(beispielsweise HDTV oder Projektor) an.
4. Verwenden Sie ein CAT5e/6 Ethernet-Kabel um den Sender und den
Empfänger des MegaView 80/81 miteinander zu verbinden [3].
10
PC usw.) mithilfe eines
MegaView 81
1x Sender (HDMI Transmitter)
1x Empfänger (HDMI Receiver)
1x Infrarot-Empfänger
1x Infrarot Blaster LED
2x Speisungsadapter
1x Gebrauchsanleitung
HDMI Kabels (nicht
© MARMITEK
im
