Verpackungsinhalt; Gebrauchsanleitung - Marmitek IR CONTROL 8 Gebrauchsanleitung

werden eins zu eins an alle angeschlossenen IR LED weitergegeben. Wenn der IR Empfänger ein IR
Signal Ihrer Fernbedienung empfängt, so wird diese aufleuchten sodass Sie das System auf korrekten
Betrieb kontrollieren können.

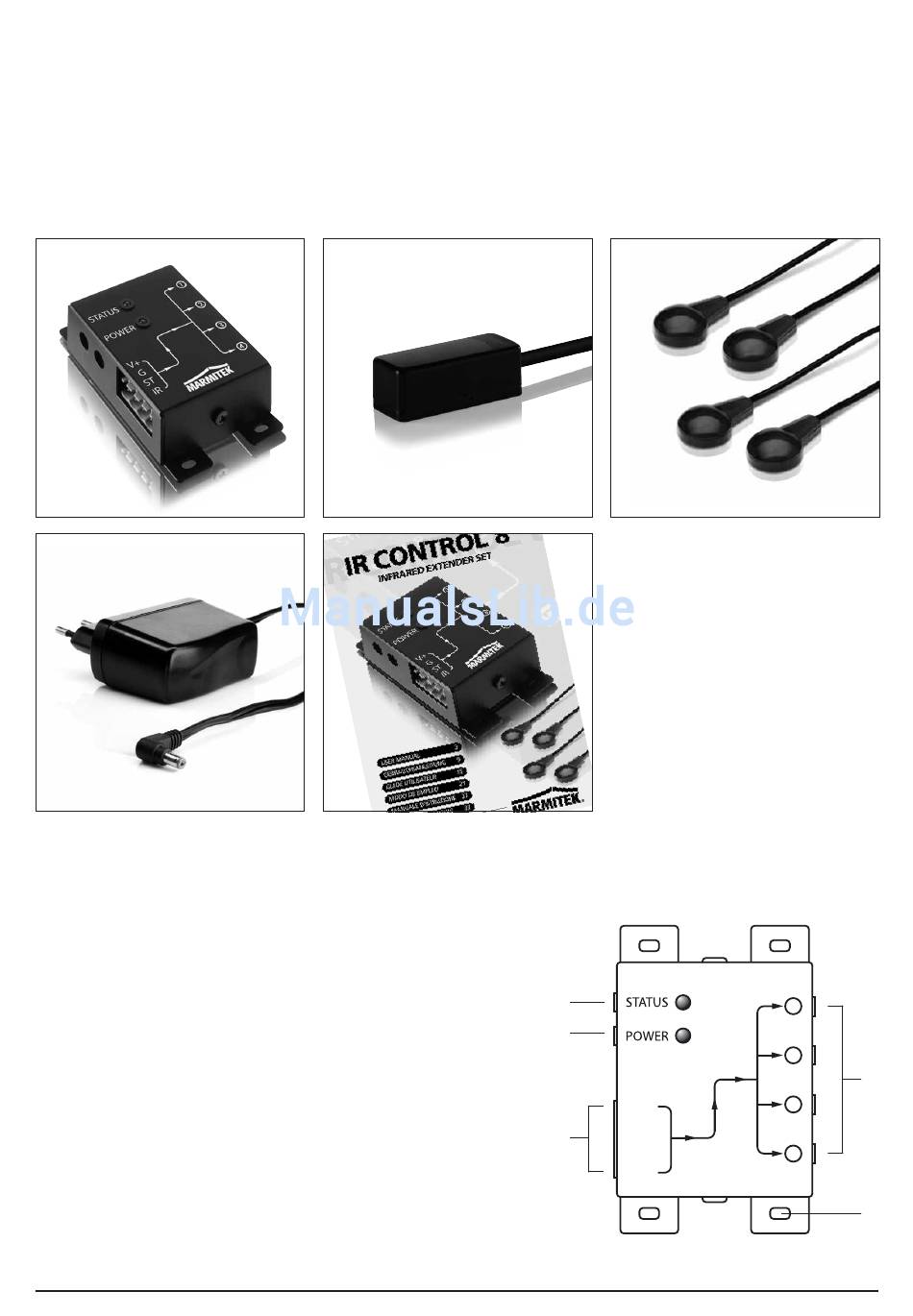

2. VERPACKUNGSINHALT

A
D
3. INSTALLATION
1. STATUS
Anschluss für einen STATUS Speisungsadapter
(nicht mitgeliefert).
2. POWER
Anschluss für den POWER Speisungsadapter
(mitgeliefert).
3. (INPUT)
Anschluss für max. 3 IR Empfänger (1x
mitgeliefert).
4. (EMITTERS 1 t/m 4)
Anschluss für max. 4 IR Verlängerungskabel mit
je 2 IR LED, (2x mit enthalten).
5. Befestigungslöcher für eine stabile Montage
des IR Moduls auf einem flachen Untergrund.
10
B
E
C
A 1x IR Modul
B 1x IR Empfänger
C 2x IR Verlängerungskabel
mit 2 IR LED
D 1x Speisungsadapter
E 1x Gebrauchsanleitung
IR Modul
1
2
V+
G
3
ST
IR
1
2
4
3
4
5
Abbildung 1
© MARMITEK
