Bedienungsanleitung

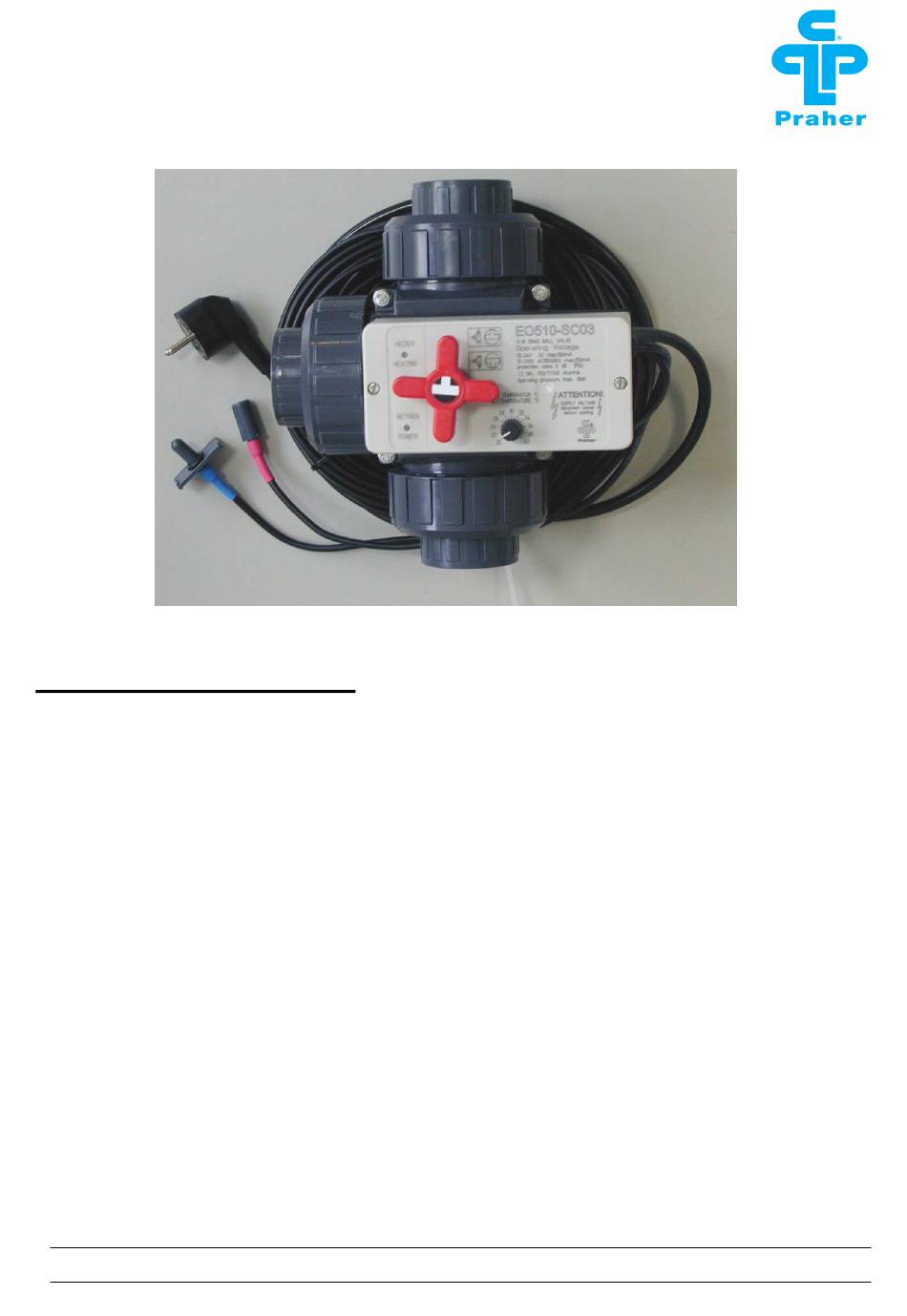

Solar Control SC03
für 3W-Kugelhahn
www.praher.com
Seite- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für praher SC03
Inhaltszusammenfassung für praher SC03
- Seite 1 Bedienungsanleitung Solar Control SC03 für 3W-Kugelhahn Inhaltsverzeichnis: Seite: Sicherheitshinweise Bestimmungsgemäße Verwendung / Allgemein Gewährleistung - Garantie / Technische Daten Montage / Schematische Darstellung / Montage der Fühler Inbetriebnahme Hinweis - Sonderstellung Abmessungen / Fehlerursachen Bei Schäden die durch Nichtbeachtung der Bedienungsanleitung entstehen, od. Verletzungen der plombierten Teile, erlischt der Gewährleistungsanspruch.
- Seite 2 Bedienungsanleitung Solar Control SC03 für 3W-Kugelhahn 1. Sicherheitshinweise: • Dieses Gerät wurde nach den Schutzmaßnahmen für elektronische Geräte gebaut und geprüft und hat das Werk in einem sicherheitstechnisch einwandfreiem Zustand verlassen. • Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise beachten, die in dieser Bedienungsanleitung enthalten sind.
-
Seite 3: Bestimmungsgemäße Verwendung
Beanstandungen vorhanden sein, werden diese natürlich schnellstmöglich behoben. Gewährleistung / Garantie: Bei auftretenden Mängeln geben Sie stets die PRAHER Seriennummer der Armatur bekannt (Nummer ist auf dem Deckel gelasert). Technische Änderungen im Zusammenhang mit der Aktualisierung sowie der Verbesserung unserer Produkte behalten wir uns, ohne Sie davon gesondert in Kenntnis zu setzten, vor. -
Seite 4: Schematische Darstellung
Bedienungsanleitung Solar Control SC03 für 3W-Kugelhahn Montage: Das Gerät wird steckerfertig ausgeliefert und muss somit vom Kunden nicht mehr geöffnet werden. Für die Installation der Verkabelung empfehlen wir separate Kabelschächte zu verwenden. Diese dürfen nicht gemeinsam mit den Motorleitungen verlegt werden. Sollte eine Verlängerung der Kabel nötig sein, im ausgestecktem Zustand an einer geeigneten Stelle das Kabel abtrennen und... - Seite 5 Bedienungsanleitung Solar Control SC03 für 3W-Kugelhahn ACHTUNG: Bedingt durch die Anordnung der Fühler im System kann es zu geringfügigen Abweichungen der eingestellten Temperatur, im Vergleich zur Pooltemperatur, kommen Inbetriebnahme: Nach dem Einstecken der Steuerung leuchtet die GRÜNE – LED [1] für POWER (in Betrieb) auf, das Gerät ist betriebsbereit.
- Seite 6 Bedienungsanleitung Solar Control SC03 für 3W-Kugelhahn HINWEIS: Es besteht die Möglichkeit, die Endstellung „Solarbetrieb“ für anlagenspezifische Anwendungen umzukehren! Dazu ist ein einfaches Umschalten des innen liegenden Schiebeschalters von „S1“ auf „S2“ nötig. Nach dem betätigen des Schalters ist auch die...
-
