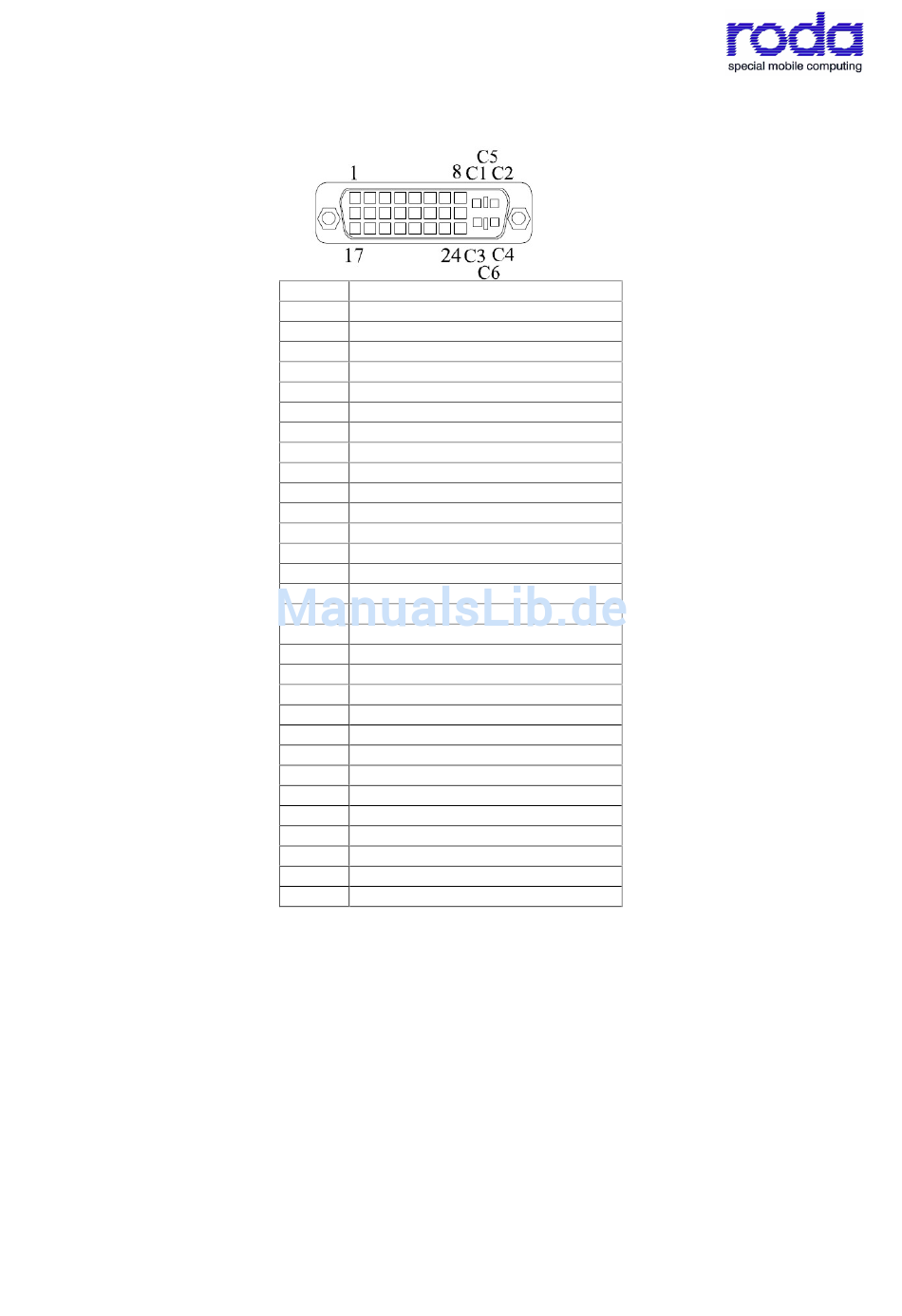

Pin Signalbeschreibung DP-DVI
1 TX2- (R)
2 TX2+ (R)
3 GND
4 PWR SW
5 NC
6 DDC-CLK
7 DDC-DATA
8 NC
9 TX1- (G)
10 TX1+ (G)
11 GND
12 NC
13 NC
14 +5V
15 GND
16 HTPLG
17 TX0- (B)
18 TX0+ (B)
19 GND
20 USB-
21 USB +
22 GND
23 TXC+
24 TXC-
C1 NC
C2 NC
C3 NC
C4 NC
C5 NC
C6 NC (GND)
