Roda RD46 Bedienungsanleitung Seite 11

3. Die zweite Person nimmt nun die beiden Standfüße aus dem TuLB und steckt
diese jeweils auf die Standfußoberteile (5).
Dann wird die Aussteifungstraverse (11, Abbildung 3) mit den Standfüßen (8)
verschraubt (4x).
Hierbei darauf achten, dass die Potentrialausgleichsschraube nach hinten
zeigt.
Zur Erreichung eines festen Sitzes kann der im Satz enthaltene Innen-
Sechskantschlüssel, Gr. 6, verwendet werden.
Bitte achten Sie auf festen Sitz der Kreuzgriffmuttern (3, Abbildung 2)
Nach Abbau und vor der Verstauung des RD46 im TuLB unbedingt die
Schrauben (4, Abbildung 3) durch die Bohrungen im Standfußoberteil (5, Ab-
bildung 3) stecken und mit den Kreuzgriffmuttern (3, Abbildung 3) gegen Ver-
lust sichern.

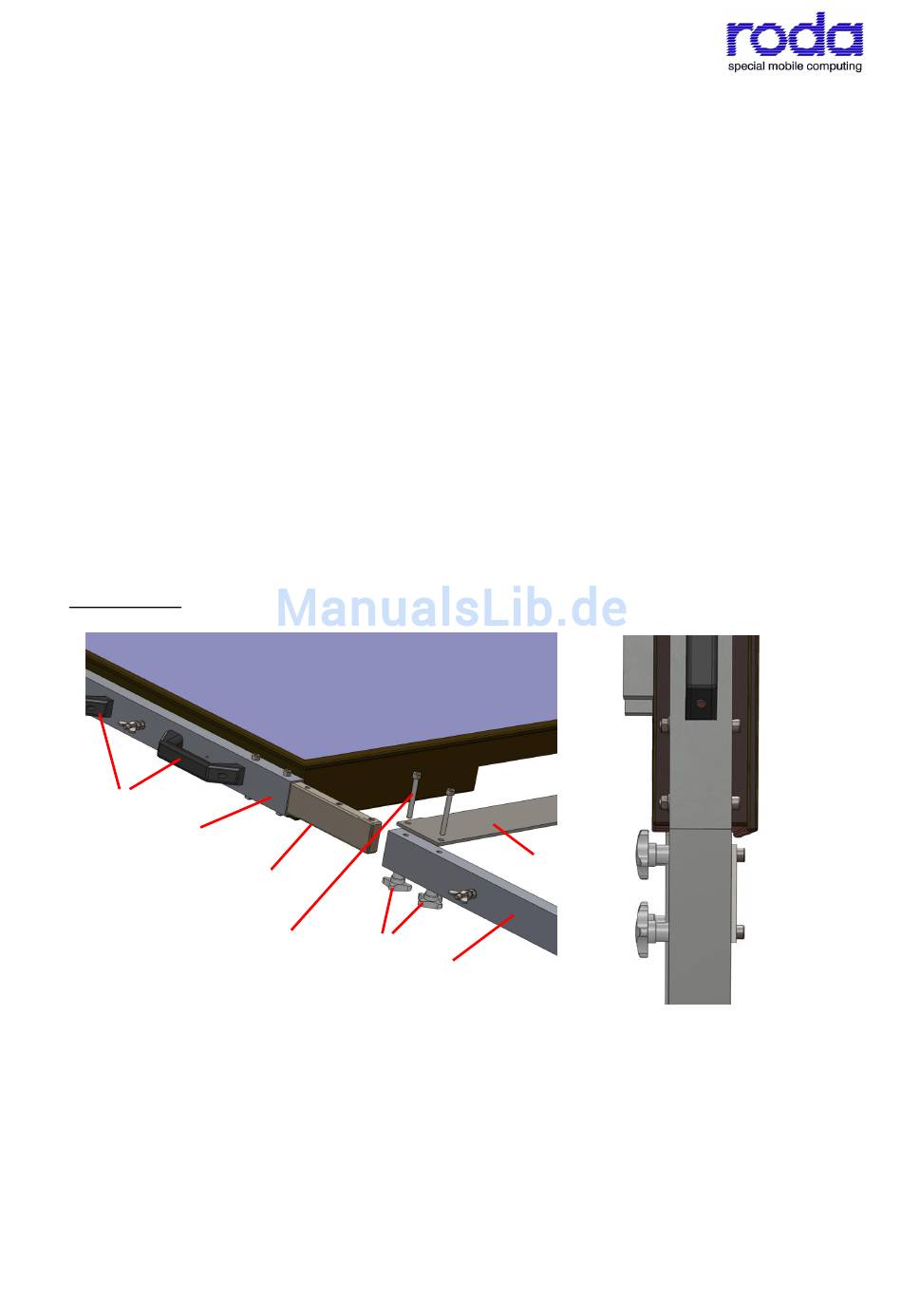

Abbildung 3:
2
5
roda computer GmbH, Landstraße 6, 77839 Lichtenau/ Baden
7
10
3
- 11 -
11
8
