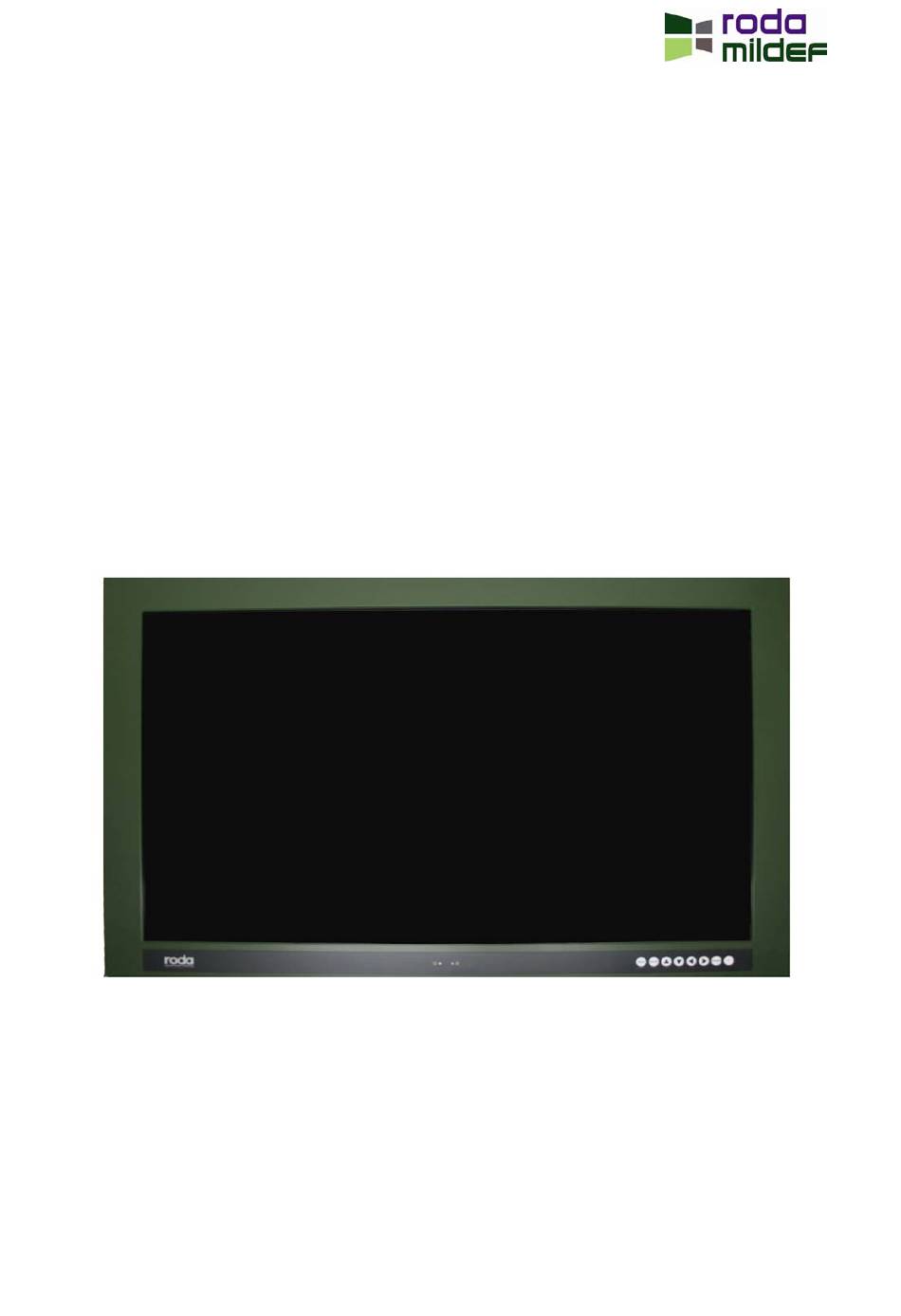

- Seite 1 Bedienungsanleitung 46“ TFT Display roda RD46 roda MilDef GmbH • Landstraße 6 • 77839 Lichtenau/Baden Tel.:+49(0)72279579-0 • Fax:+49(0)72279579-20 • www.roda-computer.com...
- Seite 2 Angaben des Handbuches zurückzuführen sind. Alle in diesem Handbuch vorkommenden Produktnamen bzw. Eigennamen sind ur- heberrechtlich geschützt und eingetragene Warenzeichen/Markennamen der jeweili- gen Inhaber. Sie dienen lediglich der Erkennung. roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 2 -...
-
Seite 3: Recycling
Alle Materialien, die für die Konstruktion dieses Gerätes benutzt wurden, sind recyc- lingfähig oder umweltfreundlich. FCKW oder verwandte Materialien wurden, während des Herstellungsprozesses nicht benutzt, noch befinden sie sich im Produkt selbst. roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 3 -... - Seite 4 Überarbeitung Bedienanleitung RD46 16-06-09 Warnhinweise ergänzt, Revision Aufbau, Betrieb, Schnittstel- lenbeschreibung 22-06-09 Überarbeitung/Ergänzung Bedienanleitung RD46 27.08.13 Anpassung an überarbeitete RD46 Version 03.12.13 Abmessungen und Zeichnung aktualisiert 26.09.19 DP-DVI zu RD-DVI geändert roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 4 -...
-
Seite 5: Inhaltsverzeichnis
1.3.2 Funktionsbeschreibung Bedienfeld 1.3.3 Beschreibung des OSD-Menüs Beschreibung der Signaleingänge Windows Displayeinstellungen Touchscreen Installation des Touchscreen-Treibers Schnittstellenbeschreibung Spannungsversorgung VGA-Buchse RD-DVI-Buchse Betriebsumfeld Mechanische Abmessungen des RD46“-Displays Technische Daten Fehlersuche Reparatur-Service roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 5 -... -
Seite 6: Einleitung
Hub zum direkten Anschluss USB-Peripheriegeräten, wie z.B. Tastatur und Maus. Achtung! Das RD46 ist in seinen Grundfunktionalitäten auf den Betrieb im Umfeld FüIn- foSys Heer ausgelegt. Die Funktionalität des Infrarot-Touchscreen über das mitgelieferte DVI/USB-Kabel ist ausschließlich in Verbindung mit dem Rocky gewährleistet. -
Seite 7: Lieferumfang
Aluminium Unterlegeplatten 170051 Externes AC/DC-Netzteil 306060 Kabel „AC-Netz“ 306052 Kabel „DC-Display“ 306053 Gabelschlüssel, Gr. 13 170094 Gabelschlüssel, Gr. 17 306068 Innen-Sechskantschlüssel, Gr. 6 170095 VGA/USB Hybridkabel 306065 Standfuß oben 306056 roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 7 -... -
Seite 8: Blau Gekennzeichnete Teile Sind Unter Den Schwarz Gekennzeichneten Teilen Einzuordnen
DVI/USB Kabel (306054) (306053) (302072) Ständer unten (306055) Netzteil (306060) Aussteifungs-Traverse Ständer unten VGA/USB Hybridkabel Handbuch (306066) (306064) (306055) (306065) Blau gekennzeichnete Teile sind unter den schwarz gekennzeichneten Teilen einzuordnen roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 8 -... -
Seite 9: Aufbau Und Inbetriebnahme Rd46
1. Nehmen Sie die Haube des Transport- und Lagerbehälters (TuLB) ab. Hierzu bit- te die Drehverschlüsse des TuLBs anheben, durch Drehen im Gegenuhrzeiger- sinn öffnen und Haube mit zwei Personen abheben. roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 9 -... - Seite 10 Kühlrippen nach unten, auf dem TuLB Oberteil kurzzeitig abgelegt wer- den. Achtung! Hierbei muss die Haube des TuLB lotrecht stehen. Das Display (1) muss zur Sicherung auf der Haube von einer Person gehalten bzw. gegen Herunterfallen gesichert werden. roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 10 -...
- Seite 11 Bitte achten Sie auf festen Sitz der Kreuzgriffmuttern (3, Abbildung 2). Hinweis: Nach Abbau und vor der Verstauung des RD46 im TuLB unbedingt die Schrauben (4, Abbildung 3) durch die Bohrungen im Standfußoberteil (5, Ab- bildung 3) stecken und mit den Kreuzgriffmuttern (3, Abbildung 3) gegen Ver- lust sichern.
- Seite 12 Bitte darauf achten, dass die Hände beim Einstecken der unteren Füße nicht eingeklemmt werden. Hinweis: Beim Aufsetzen der hinteren Standfußteile auf den Boden, kurzzeitig mit ei- nem Fuß gegen Wegrutschen sichern. roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 12 -...
- Seite 13 Kabel gesteckt und sind. Zusätzlich müssen die Abdeckkappen und Stecker durch den Verriegelungsbügel gesichert werden. Danach das Kabel DC-Display mit dem DC-Ausgang des Netzteils und dem DC-Eingang (6, Abbildung 8) und das Kabel AC-Netz mit der Eingangsbuchse roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 13 -...
- Seite 14 AC/DC-Netzteils und der örtlichen 230 Volt Stromversorgung (Schuko- dose) verbinden. (Abbildung 4b) 6. Das Display RD46 (1) kann nun mit Unterstützung durch 2 Dosenlibellen (11, Abbildung 5) und der höhenverstellbaren Füße (6, Abbildung 5) lotrecht auf- gestellt werden. Hierzu werden die höhenverstellbaren Füße (6, Abbildung 5) mit Hilfe des im Satz enthaltenen 17er Gabelschlüssel heraus oder hinein gedreht, bis die...
- Seite 15 Flügelschraube festgeschraubt. Achtung! Nur die auf dem Bild dargestellte Erdungsschraube (9, Abbildung 2) ist für die Erdungsleitung vorgesehen; alle anderen gekennzeichneten Stellen sind für Potenialausgleich vorgesehen. Abbildung 7: roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 15 -...
-
Seite 16: Abbau
Die Einzelteile des Display-Systems RD46 werden gemäß Abbildung im Unterteil des TuLBs verstaut. Achtung! Beim Verstauen des RD46 in den TuLB, das Display vor den Stützen einpacken. An- sonsten besteht die Gefahr, dass die Massekabel an den Stützen hängen bleiben und abreißen. -
Seite 17: Verkabelung
Verbinden Sie das mit „DVI/USB“ beschriftete Kabel mit der RD-DVI- Schnittstelle des Rocky. Dann das beiliegende Kabel „DVI/USB“ auf Signaleingang 1 „DVI“ an der Ge- häuserückseite des RD46 aufstecken (1, Abbildung 8) und die beiden Schrau- ben des DVI-Steckers eindrehen. Achtung! Schrauben soweit handfest anziehen, dass der Stecker des DVI/USB Kabels wackelfrei verbunden ist. -
Seite 18: Spannungsversorgung
EIN/AUS-Schalter Versorgungsspannungseingang 10-poliger Stecker HAN 10A Das angezeigte Bild auf dem Display des RD46 erscheint in der Standardauf- lösung des Rocky RK/RT/RF. Die Einstellung der höheren Standardauflösung des Displays (1920 x 1080) er- folgt über die Windows Displayeinstellungen im Menüpunkt „Einstellungen“ von Windows (vgl. -
Seite 19: Betrieb
Diese Funktion kann nur mit eingeschalteter Hauptsicherung (5, Abbildung 8) ausgeführt werden (vgl. 1.4 - thermische Hauptsicherung). Das RD46 wird mit der Taste Power (7, Abbildung 9) Ein-/Aus geschaltet, im eingeschalteten Zustand leuchtet die Status-LED (1, Abbildung 9) „grün“. roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden... -
Seite 20: Beschreibung Des Osd-Menüs
Zum Verlassen des Untermenüs wird die Menü-Taste (3, Abbildung 9) betätigt. Im Hauptmenü können weitere Änderungen vorgenommen werden. Zum Verlassen des OSD–Menüs wird die Menü-Taste (3, Abbildung 9) betä- tigt. roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 20 -... - Seite 21 Im Menü „Image Settings“ (Standardmäßig ausgewählt, siehe Abbildung 15) können Helligkeit und Kontrast usw. eingestellt werden. Unter dem Menüpunkt „Advanced“ kann die Farbtemperatur und die Helligkeiten der verschiedenen Modi geändert werden (siehe Kapitel 2.5.3). roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 21 -...
- Seite 22 Im „Position Settings“ Menü kann die Lage und Position des Bildes eingestellt, sowie dieses gestreckt bzw. gestaucht werden. Wird das Display über VGA angesteuert kann über dieses Menü eine Autoanpassung durchgeführt werden. roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 22 -...
-
Seite 23: Beschreibung Der Signaleingänge
Die Eingänge befinden sich mittig an der Rückwand des RD46. Im RD46 ist ein USB HUB (3 + 4, Abbildung 8) integriert. Dieser sind nur dann funktionsfähig, wenn das Display über das RD-DVI-Kabel („DVI/USB“) an ei- nen Rocky angeschlossen ist. (vgl. hierzu Ausführungen unter 1 “Einleitung“) oder über das mitgelieferte Hybrid-Kabel (VGA/USB) an einem handelsübli-... - Seite 24 Grafikkarte), des USB-Signals und die Ausgabe des Remote-Einschaltsignals für den angeschlossenen Rechner, z.B. Rocky. Dieser Anschluss ist speziell auf roda-Produkte ausgelegt, kann aber bei Verwendung eines Single-Link DVI-Kabels auch mit handelsüblichen Rechnern verbunden werden (vgl. hier- zu Ausführungen unter 1 “Einleitung“).
-
Seite 25: Windows Displayeinstellungen
Auflösung (Native): 1920x1080 Hinweis: Displays mit TFT Technologie, wie das RD46, bieten nur eine optimale Bilddar- stellung, wenn sie mit ihrer physikalischen Auflösung betrieben werden. Die phy- sikalische Auflösung beträgt 1920x1080. 1. Mit der rechten Maustaste auf eine freie Fläche des Windows Desktop klicken, dann im sich öffnenden Menü... - Seite 26 3. Den Schieberegler „Bildschirmauflösung“ (Abbildung 13) ganz nach rechts ziehen, bis eine Auflösung vom 1920x1080 Pixel angezeigt wird. Dann das Dialogfenster mit einem Klick auf „OK“ schließen. Die Einstellungen wer- den nun übernommen. Abbildung 13: roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 26 -...
-
Seite 27: Touchscreen
3. Touchscreen Achtung! Zur vollflächigen Nutzung des Touchscreens muss das RD46 in seiner Standardauf- lösung (1920 x 1080) betrieben werden. 3.1 Installation des Touchscreen-Treibers Der Touchscreen wird vom Windows Betriebssystem automatisch erkannt und konfi- guriert. Eine gesonderter Touchscreen Treiber wird nicht benötigt. -
Seite 28: Schnittstellenbeschreibung
Grün Blau Monitor ID Bit 2 Masse Rot Masse Grün Masse Blau Masse Reserved [KEY] Sync GND Monitor ID Bit 1 Monitor ID Bit 0 BHSYNC BVSYNC N/C (Reserved) roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 28 -... -
Seite 29: Rd-Dvi-Buchse
RD-DVI Buchse Signalbeschreibung RD-DVI TX2- (R) TX2+ (R) PWR SW DDC-CLK DDC-DATA TX1- (G) TX1+ (G) HTPLG TX0- (B) TX0+ (B) USB- USB + TXC+ TXC- NC (GND) roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 29 -... -
Seite 30: Betriebsumfeld
Umgebungsbedingungen auf das RD46 zu reduzieren, wie z.B. durch Auf- stellung in einem Gebäude oder Zelt. Beim Einsatz in staubiger Umgebung sollte das RD46 regelmäßig mit einem wei- chen, sauberen und fusselfreien Staubtuch oder feinen Pinsel gereinigt werden, in- sbesondere die Displayscheibe, um Kratzerbildung vorzubeugen. -
Seite 31: Mechanische Abmessungen Des Rd46"-Displays
6. Mechanische Abmessungen des 46“-Displays roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 31 -... -
Seite 32: Technische Daten
(Sine Wave, 11ms,) Vibration: 1,5G (none-operating) (10-300Hz in X, Y, Z) Farbe: Olivgrün (RAL6031HR) Colour: olive-green Abmessungen (BxHxT): 1158 x 712 x 96 mm Dimensions (WxHxD): Gewicht: 49kg (ohne Halterung) Weight: roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 32 -... - Seite 33 Das Netzteil ist für einen Dauerbetrieb zwischen 0-45 Grad C° ausgelegt, das Gehäuse kann auf Grund der hohen Leistungsklasse eine höhere Temperatur annehmen Kurzschlussfest (selbstrückstellend) Überlastschutz (selbstrückstellend) integrierter Übertemperaturschutz Überspannungsschutz integriert Erfüllt die EN55022 „B“ roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 33 -...
-
Seite 34: Fehlersuche
Falls die Fehlersuche erfolglos ist, kontaktieren Sie bitte den roda Service unter fol- gender Telefon-Nummer: + 49 5744 - 944 470. Ist es notwendig das RD46 für die Reparatur einzuschicken, so ist der auf der roda Homepage (www.roda-mildef.com) hinterlegte Servicebegleitschein herunterzuladen und auszufüllen. - Seite 35 Muster Zuführungsbeleg roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden - 35 -...
