Roda RD46 Bedienungsanleitung Seite 19

1. Das Kabel mit der Beschriftung „DC/Display" wird displayseitig mit der
Buchse „Versorgungsspannungs-Eingang" (6, Abbildung 9) und mit der
passenden Buchse des AC/DC-Netzteils verbunden.
2. Das Kabel mit der Beschriftung „AC-Netz" wird mit der passenden Buchse
des AC/DC-Netzteils verbunden und mit dem anderen Kabelende mit der
lokalen Netzversorgung 230 Volt.
Die leuchtende grüne LED links vom frontseitigen Bedienfeld zeigt, dass das
RD46 mit Spannung versorgt wird. (1, Abbildung 8)
Nach dem Einschalten des RD46 durch Drücken der Powertaste
(7, Abbildung 7) auf der Bedienfläche, kann nun auch das über das DVI/USB
Kabel „DVI/USB" angeschlossene Rocky III+ durch Drücken der Remotetaste
„R" (8, Abbildung 8) gestartet werden.
Dies bedeutet, dass das Notebook Rocky III+ zu diesem Zeitpunkt nicht ein-
geschaltet sein darf.

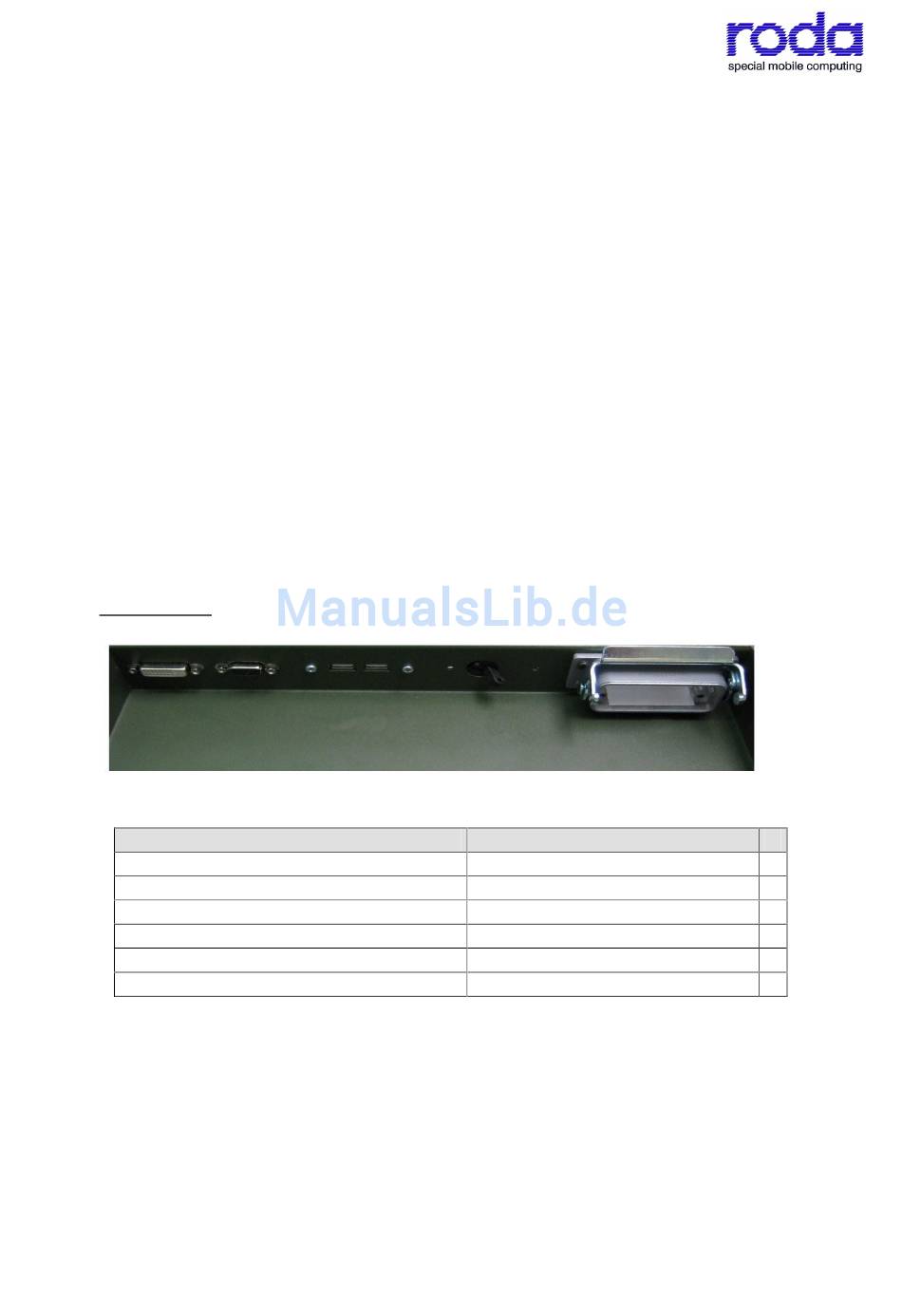

Abbildung 9:
Schnittstelle
DP – DVI
VGA
USB1
USB2
Sicherungsautomat
Versorgungsspannungseingang
Das angezeigte Bild auf dem Display des RD46 erscheint in der Standardauf-
lösung des Rocky III+.
Die Einstellung der höheren Standardauflösung des Displays (1920 x 1080) er-
folgt über die Windows Displayeinstellungen im Menüpunkt „Einstellungen" von
Windows. (vgl. Seite 19 - Windows Displayeinstellungen)
roda computer GmbH, Landstraße 6, 77839 Lichtenau/ Baden
Buchse
DP-DVI-Buchse
15 pole Sub-D-HD-Buchse
USB-A-Buchse
USB-A-Buchse
EIN/AUS-Schalter
10-poliger Stecker HAN 10A
- 19 -
