5. Das Netzteil von oben in die beiden Laschen des Haltebleches einhängen, der
größere der beiden Stecker des Netzteils zeigt hierbei nach unten.
(vgl. Abbildung 4b)
Danach das Kabel DC-Display mit dem DC-Ausgang des Netzteils und dem
DC-Eingang (6, Abbildung 9) und das Kabel AC-Netz mit der Eingangsbuchse
des AC/DC-Netzteils und der örtlichen 230 Volt Stromversorgung (Schuco-
dose) verbinden. (Abbildung 4b)
6. Das Display RD46 (1) kann nun mit Unterstützung durch 2 Dosenlibellen (11,
Abbildung 5) und der höhenverstellbaren Füße (6, Abbildung 5) lotrecht auf-
gestellt werden.
Hierzu werden die höhenverstellbaren Füße (6, Abbildung 5) mit Hilfe des im
Satz enthaltenen 17er Gabelschlüssel heraus oder hinein gedreht, bis die
Luftblasen sich ungefähr innerhalb der auf den Libellen markierten schwarzen
Kreise eingependelt haben.
Für weiches Gelände sind 4 Unterlegplatten (Zubehör) unter die Füße (6, Ab-
bildung 5) zu legen.

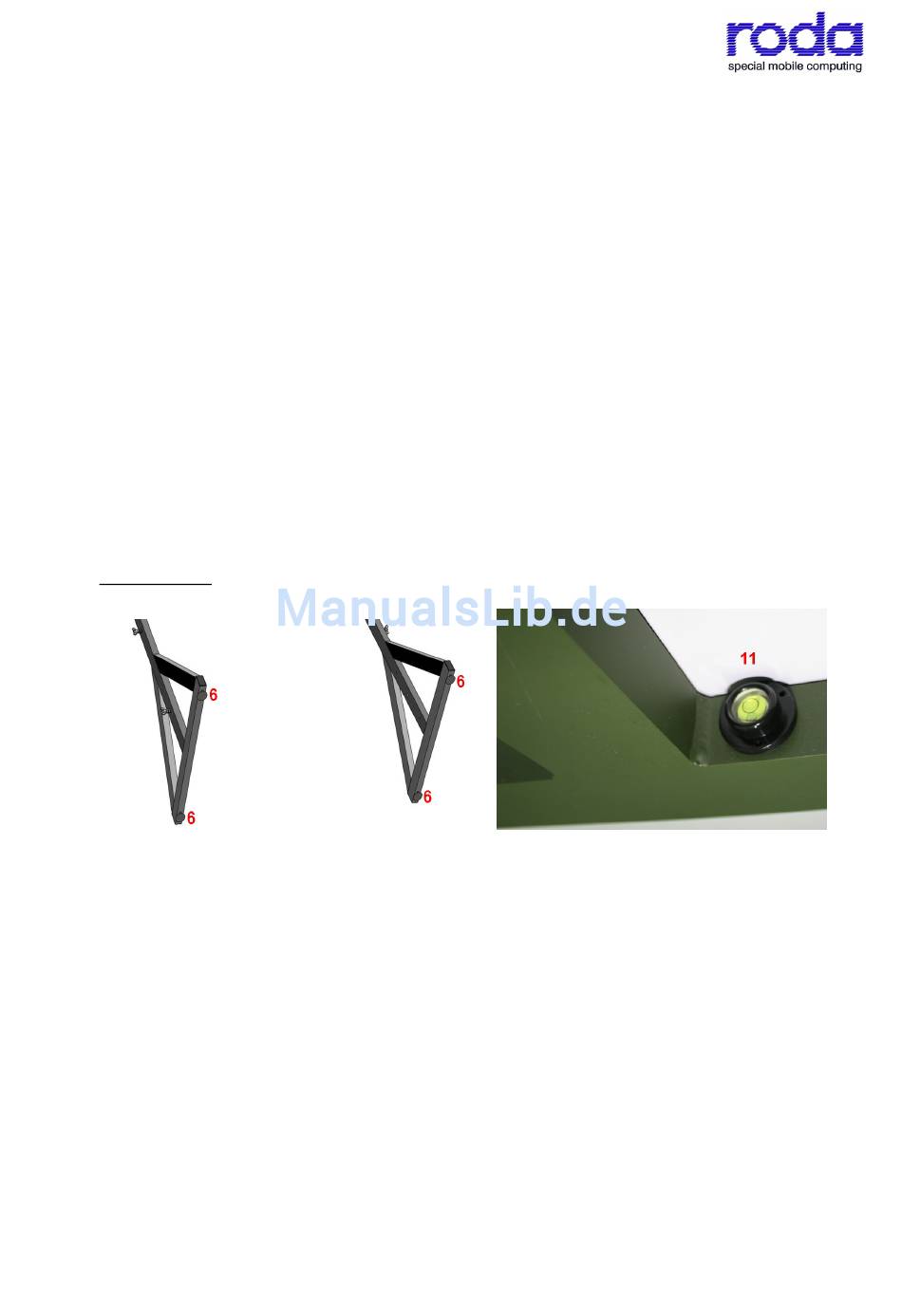

Abbildung 5:
7. Sobald das System lotrecht steht, werden die Massebänder (12, Abbildung 6)
am linken und rechten Ständer an den Potentialausgleichsschrauben des un-
teren Ständers (10, Abbildung 2 und 6) zwischen die beiden Scheiben einge-
hängt und mit der Flügelschraube fest geschraubt.
