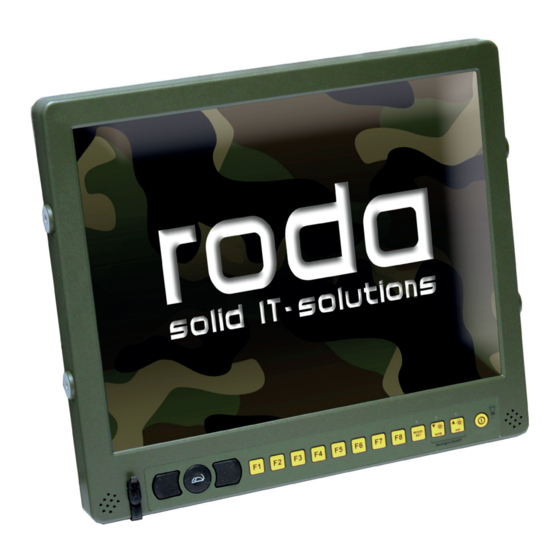

Roda RD15 B Bedienungsanleitung
Inhaltsverzeichnis
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Roda RD15 B
Inhaltszusammenfassung für Roda RD15 B
- Seite 1 RD15 B Bedienungsanleitung...
- Seite 2 RD15 B Bedienungsanleitung < Diese Seite ist absichtlich leer > Seite 2...
- Seite 3 RD15 B Bedienungsanleitung roda computer GmbH Landstrasse 6 77839 Lichtenau/Baden Telefon: +49(0)7227/9579-0 Telefax: +49(0)7227/9579-20 roda Service Center Hüllhorst Hankamp 2 32609 Hüllhorst Telefon: +49(0)5744/944-470 Telefax: +49(0)5744/944-475 Seite 3...
-
Seite 4: Überarbeitung
Erkennung. Hinweis: Die Beschreibungen in dieser Bedienungsanleitung beziehen sich auf die Standardversion des RD15 B. Je nach Kundenspezifikationen kann es zu Abweichungen kommen. Achtung: Bitte achten Sie darauf, das Gerät nicht außerhalb der, in diesem Handbuch beschriebenen, Bedingun- gen (z.B. - Seite 5 Kabeln o. ä. verursacht werden, nicht verantwortlich. Für die Korrektur solcher Störungen ist der Anwender verantwortlich. Der Hersteller oder seine Wiederverkäufer oder Distributoren übernehmen keine Haftung für Gesetzesüberschreitungen, die durch das Nichteinhalten dieser Richtlinien verursacht werden. CE (mit roda Standard AC/DC Netzteil) EN 55022 (CISPR 22 ) Radio Frequency Interference EN 55024...
- Seite 6 • Verwenden Sie für den Transport ein geeignetes Behältnis, die Originalverpackung oder eine pas- sende Transportbox. Reinigung des RD15 B • Schalten Sie das Gerät aus und ziehen Sie alle angeschlossenen Kabel bzw. Peripheriegeräte ab. • Reinigen Sie das Gerät mit einem feuchten Tuch. Für den Bildschirm kann ein milder Glasreiniger verwendet werden.
- Seite 7 RD15 B Bedienungsanleitung Hinweis: Der Touchscreen sollte wenn möglich ausschließlich mit einem Bedienstift bedient werden. Dadurch werden Verschmutzung und Verkratzen der Sensoroberfläche vermieden. Die Reinigung des Touchscreens kann mit einem sauberen, weichen, mit etwas Glasreiniger getränk- tem, Tuch durchgeführt werden.
-
Seite 8: Inhaltsverzeichnis
RD15 B Bedienungsanleitung Inhaltsverzeichnis Inbetriebnahme � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12 Lieferumfang . - Seite 9 RD15 B Bedienungsanleitung 2.12.4 Tarnlichtfunktion invertieren ............. . . 23 2.13...
- Seite 10 RD15 B Bedienungsanleitung Firmware (keine Eingabe möglich) ............38 Gamma .
- Seite 11 Inbetriebnahme Seite 11...
-
Seite 12: Inbetriebnahme
Feuchtigkeit. Technische Details hierzu finden Sie im Kapitel „3 Spezifikationen“ auf Seite 28. Die nachfolgende Liste stellt den Standardlieferumfang des RD15 B dar. Überprüfen Sie anhand dieser Auf- listung die Lieferung auf Vollständigkeit. Sollte eines der aufgeführten Teile nicht vorhanden sein, benach- richtigen Sie Ihren Händler. -
Seite 13: Geräteansicht
RD15 B Bedienungsanleitung Geräteansicht 1.2 Geräteansicht 1.2.1 Frontansicht Abbildung 2: Frontansicht Front USB 2.0 Schnittstelle Mauspointer mit linker und rechter Maustaste F1 – F8 Tasten MODE/SET Taste & Helligkeit hoch/runter Taste Funktion leuchtet orange wenn MODE aktiv MODE/SET Aktiviert/deaktiviert sekundäre Funk-... -
Seite 14: Rückansicht
Inbetriebnahme RD15 B Bedienungsanleitung 1.2.2 Rückansicht Abbildung 3: Rückansicht 1.2.3 Anschlussfeld Abbildung 4: Anschlussfeld Nr� Bezeichnung Funktion Steckertyp DC-In +19V DC Spannungsversorgung 62IN-12E-8-33P Stiftkontakt Combo Port Touchscreen, USB und Lautsprecher Signal Sub-D9 Buchse RD-DVI RD-DVI Signaleingang DVI AD Dual Link Buchse ... -
Seite 15: Seitenansicht Rechts
RD15 B Bedienungsanleitung Geräteansicht 1.2.4 Seitenansicht rechts Abbildung 5: Seitenansicht rechts Lautstärke erhöhen Lautstärke reduzieren 1.2.5 Seitenansicht links Abbildung 6: Seitenansicht links Hinweis: Die seitlichen Schraubenaufnahmen zur Befestigung sind M6x6 Helicoils. Seite 15... -
Seite 16: Seitenansicht Oben
1.3 Gerät für Inbetriebnahme vorbereiten • Packen Sie das RD15 B aus und legen Sie es auf eine ebene Unterlage. Falls zutreffend, montieren Sie das Gerät mit Hilfe der seitlichen Bohrungen und entsprechenden Befestigungsschrauben an eine passende Halterung. Befestigungsschrauben (M6 für Halterung) gehören nicht zum Standard- zubehör des RD15 B. - Seite 17 RD15 B Bedienungsanleitung Gerät für Inbetriebnahme vorbereiten • Schließen Sie VGA (RGB) und/oder DVI an Ihren Rechner an und verbinden Sie dieses via VGA (RGB) und/oder DVI mit dem Display. • Schalten Sie das Display mit einem Druck (ca. 5 Sekunden) auf die EIN/AUS Taste an der Frontseite an.
- Seite 18 RD15 B Bedienungsanleitung < Diese Seite ist absichtlich leer > Seite 18...
-
Seite 19: Betrieb Und Komponenten
Betrieb und Komponenten Seite 19... -
Seite 20: Umgebung
2.4 Einschalten Das RD15 B verfügt über eine Einschaltverzögerung um versehentliches Ein- bzw. Ausschalten zu ver- hindern. Um das Gerät einzuschalten muss der EIN/AUS Schalter 5 Sekunden ununterbrochen gedrückt gehalten werden. Der betriebsbereite Status des Gerätes wird durch die grüne Power LED (Status LED) signalisiert. -
Seite 21: Bildschirm
Tracksensors in die gewünschte Richtung bewegt entsprechend den Mauscursor auf dem Desktop. 2.10 USB Schnittstellen Das RD15 B verfügt über einen internen USB 2.0 Hub mit 2 USB Ausgängen an der Rückseite und einem USB Ausgang vorne zum Anschluss zusätzlicher Peripherie wie z.B. USB Sticks oder USB Tastaturen. -
Seite 22: Stereo Lautsprecher
2.12 Tarnlichtfunktion (manuell oder per Türkontakt) Das RD15 B verfügt über eine manuelle oder per Drahtkontakt ausgelöste Tarnlichtfunktion. Hierbei kann die Displayhelligkeit per Tastendruck oder Auslösen eines Drahtkontaktes („Türkontakt“) augenblicklich auf einen vorher vom Benutzer ausgewählten Helligkeitswert reduziert werden. -
Seite 23: Übersicht Tarnlichtauslösung
Das Gerät befindet sich jetzt wieder im Auslieferungszustand. 2.13 NVIS Für den Betrieb mit BIV Brillen kann das RD15 B in den NVIS Modus geschaltet werden. Die Helligkeit des Gerätes wird auf einen sehr niedrigen, vom Benutzer einstellbaren, Wert reduziert um gemeinsam mit BIV Brillen genutzt werden zu können. -
Seite 24: Tastaturhelligkeit
Verhältnis an den Helligkeitseinstellungen des Displays. Sowohl im Tarnlichtmodus als auch im NVIS Mo- dus kann die Helligkeit der Tastatur gesondert eingestellt werden. Wird das RD15 B in den jeweiligen Mo- dus versetzt, wird nicht nur die Bildschirmhelligkeit auf den gewünschten Wert gesetzt, sondern, automa- tisch, auch die Helligkeit der Tastaturhintergrundbeleuchtung. -
Seite 25: Remote On/Off
Energieversorgung 2.16 Remote ON/OFF RD-DVI fähige Geräte (Rocky RF/RK), welche mit einem Dual Link DVI Kabel mit dem RD15 B verbunden sind, können über das RD15 B ein bzw. ausgeschaltet werden. Schalten Sie einfach das Display EIN/AUS, der angeschlossene Rechner wird entsprechend EIN bzw. AUS geschaltet. Beachten Sie, dass auch hier die 5 Sekunden EIN/AUS Schaltverzögerung wirksam ist. -
Seite 26: Netzteil Betriebs-Led
• Stecken Sie den Stecker des Kaltgerätekabels in die Steckdose. Vergewissern Sie sich, dass die grü- ne Betriebs–LED aufleuchtet. • Verbinden Sie den DC–Anschluss des Netzteils mit dem DC–In des RD15 B. Drehen Sie die Verriege- lung im Uhrzeigersinn, um den Stecker zu verriegeln. -
Seite 27: Spezifikationen
Spezifikationen Seite 27... -
Seite 28: Display
Spezifikationen RD15 B Bedienungsanleitung Spezifikationen 3.1 Display Komponente Display RD15 B Größe 15“ (31,8 cm) Auflösung (nativ) XGA 1024 x 768 Pixel 4:3 Helligkeit typ. 300 cd/m LED Backlight Helligkeit (minimal) typ. 0,3 cd/m Kontrastverhältnis 700:1 Reaktionszeit (ton + toff ) typ. -
Seite 29: Netzteil
RD15 B Bedienungsanleitung Schnittstellenbelegung 3.2 Netzteil Eingangsspannung: 100V ~ 240V AC, 1,2A, 50~60Hz Eigenschaften Ausgangspannung: 19V DC, 4,75A, max. 90W Abmessungen (B x T x H): 130 mm x 60 mm x 34 mm Gewicht: ca. 430 g Tabelle 4: Netzteil 3.3 Schnittstellenbelegung... -
Seite 30: Rd-Dvi
Spezifikationen RD15 B Bedienungsanleitung Geräteseite: Sub-D9 Buchsenkontakt Passender Sub-D9 Stecker mit Stiftkontakten Signal Funktion Signaltyp Masse Referenz nicht belegt USB Daten - USB Daten - USB Daten + USB Daten + Audio links Audio Signal links Input nicht belegt nicht belegt... -
Seite 31: Tabelle 7: Belegung Rd-Dvi
RD15 B Bedienungsanleitung Schnittstellenbelegung Signal Funktion Signaltyp PWR SW Power Switch (5 V DC) nicht belegt DDC-CLK Display Data Channel Clock DDC-DATA Display Data Channel Data nicht belegt TX1 - (G) T.M.D.S Daten 1 - Input TX1 + (G) T.M.D.S Daten 1 +... -
Seite 32: Vga
Spezifikationen RD15 B Bedienungsanleitung 3.3.4 VGA Abbildung 12: VGA Geräteseite: Sub-D15 Buchse Passender Stecker: Sub-D15 Stecker Signal Funktion Signaltyp Rot Signal Input Grün Grün Signal Input Blau Blau Signal Input Reserviert Reserviert Masse Referenz GND Rot Masse Referenz GND Grün... -
Seite 33: Usb 2.0 3X
RD15 B Bedienungsanleitung Einstufung zu Umgebungsbedingungen 3.3.5 USB 2.0 3x Abbildung 13: USB Geräteseite: USB A Buchse Passender Stecker: USB A Stecker Signal Funktion Signaltyp USB +5 V +5 V Spannungsversorgung Output USB - USB Daten - USB + USB Daten +... -
Seite 34: Mil-Std-810F
Spezifikationen RD15 B Bedienungsanleitung 3.4.2 MIL-STD-810F Testgegenstand Kriterium Temperatur Entsprechend MIL-STD-810F, Methode 501.4 und 502.4, Prozedur I und II: Betrieb: -31°C bis +63°C (keine Kondensation) Gelagert: -40°C bis +85°C Vibration Entsprechend MIL-STD-810F, Methode 514.5, Prozedur I, Kategorie 20, Abbildung 514.5C-3 Schock Entsprechend MIL-STD-810F, Methode 516.5, Prozedur I... - Seite 35 OSD Menü Seite 35...
-
Seite 36: Osd Menü
OSD Menü RD15 B Bedienungsanleitung OSD Menü Hinweis: Beim gleichzeitigen Drücken der OSD Menü Tasten „Enter“ und „rechts“ werden alle Einstel- lungen auf die Werkseinstellungen (Lieferzustand) zurückgesetzt. Durch Drücken einer beliebigen Taste der OSD Bedientastatur gelangen Sie in das OSD Hauptmenü. Über die Tasten „links“... -
Seite 37: Saturation
RD15 B Bedienungsanleitung OSD Position Funktion Beschreibung Primary Screen Quelle, z.B. Video_1 Input timing Output Fenster Secondary Screen Quelle, z.B. Video_1 Input timing Größe Tabelle 13: OSD Informationen 4.3 Saturation Funktion Beschreibung Default Saturation Einstellung der Bildsättigung. Wertebereich: 0 - 255 Wert 0 = schwarz / weiß... -
Seite 38: Firmware (Keine Eingabe Möglich)
OSD Menü RD15 B Bedienungsanleitung 4.5 Firmware (keine Eingabe möglich) Funktion Beschreibung Hinterlegung einiger Informationen, z.B. Datum der Software. Tabelle 16: OSD Firmware 4.6 Gamma Funktion Beschreibung Default Gamma Einstellen der Gamma Werte. Wertebereich: off, 1 bis 7 Tabelle 17: OSD Gamma 4.7 Size... -
Seite 39: Save Mode
RD15 B Bedienungsanleitung Brightness Tabelle 19: OSD ADC 4.9 Save Mode Funktion Beschreibung Save Mode Mit Enter werden geänderte Einstellungen abgespeichert Tabelle 20: OSD Save Mode 4.10 Sharpness Funktion Beschreibung Default Sharpness Ein- / Ausschalten der Sharpnessfunktion Tabelle 21: OSD Sharpness 4.11 Contrast... - Seite 40 RD15 B Bedienungsanleitung < Diese Seite ist absichtlich leer > Seite 40...
-
Seite 41: Instandhaltung Und Service
Instandhaltung und Service Seite 41... -
Seite 42: Reinigung
5.2 Kalibrierung Sollte die Touchscreeneingabe ungenau sein kann die Touchscreeneingabe mit dem treibereigenen Dienstprogramm kalibriert werden. Sollte der roda Touchscreentreiber verwendet werden befindet sich das Dienstprogramm im Startmenü. Klicken Sie „Start“ „Alle Programme“ „UPDD“ „Kalibrieren“ und folgen Sie den Anweisungen auf dem Bildschirm. Die Messpunkte sollten möglichst genau betätigt werden, um ein optimales Verhalten des Touchscreens zu erreichen. -
Seite 43: Fehlersuche
RD15 B Bedienungsanleitung Fehlersuche 5.3 Fehlersuche Sollte das Display nicht richtig funktionieren, könnten Ihnen folgende Schritte weiterhelfen: • Prüfen Sie Netzteil und Stromquelle. • Minimieren Sie die Konfiguration durch Entfernen aller Peripheriegeräte. • Überprüfen Sie die Helligkeitseinstellungen des Displays. • Stellen Sie sicher, dass sich das Display nicht im NVIS oder Tarnlichtmodus befindet. -
Seite 44: Service
Instandhaltung und Service RD15 B Bedienungsanleitung 5.4 Service Im Servicefall oder bei technischen Rückfragen wenden Sie sich bitte an Ihren Systemintegrator. Sollte Ihnen dieser nicht weiterhelfen können, so wenden Sie sich bitte an unser roda Service Center. Serviceadresse: Servicezeiten: roda Service Center Mo bis Do 8:30 Uhr –... -
Seite 45: Ablauf Servicefall
5. Schicken Sie das Gerät möglichst in der Originalverpackung oder in einer vergleichbaren Verpa- ckung, welche ausreichend Schutz gegen Transportschäden bietet, zum roda Service Center. 6. Achten Sie darauf, das Gerät zum Service Center zu schicken und nicht an einen unserer anderen Standorte, dies kann zu Verzögerungen und zusätzlichen Kosten führen. - Seite 46 RD15 B Bedienungsanleitung < Diese Seite ist absichtlich leer > Seite 46...
-
Seite 47: Anhang
Anhang Seite 47... -
Seite 48: Anhang A: Abkürzungsverzeichnis
Anhang RD15 B Bedienungsanleitung Anhang Anhang A: Abkürzungsverzeichnis Ampere (Einheit) Alternating Current Bildverstärker Celsius (Einheit) Conformité Européenne Direct Current (Einheit) Europäische Gemeinschaft EIRP Equivalent Isotropic Radiated Power Elektro-Magnetische Verträglichkeit Europäische Norm Europäische Union Federal Communication Commission FCKW Fluorchlorkohlenwasserstoffe Gramm (Einheit) GmbH Gesellschaft mit beschränkter Haftung... -
Seite 49: Anhang B: Übersicht Der Netzanschluss-Stecker Für Verschiedene Länder
RD15 B Bedienungsanleitung Anhang Anhang B: Übersicht der Netzanschluss-Stecker für verschiedene Länder Ausführung Land/Region Kenndaten Europa 230V, 50Hz, 6A Schweiz 220V, 50Hz, 6A Großbritannien 240V, 50Hz, 6A Australien 240V, 50Hz, 6A Nordamerika 120V, 60Hz, 7A Tabelle 24: Übersicht Netzstecker Seite 49... -
Seite 50: Anhang C: Abbildungsverzeichnis
Anhang RD15 B Bedienungsanleitung Anhang C: Abbildungsverzeichnis Abbildung 1: Lieferumfang ................12 Abbildung 2: Frontansicht . -
Seite 51: Anhang D: Tabellenverzeichnis
RD15 B Bedienungsanleitung Anhang Anhang D: Tabellenverzeichnis Tabelle 1: Funktion MODE/SET Tasten und LEDs ............13 Tabelle 2: Schnittstellen Rückseite .
