Simons Voss Technologies SmartRelais 2 Kurzanleitung Seite 71

SmartRelais 2
Afkorting
YL
GN
GY
WH
BN
F1
NL
1 2 3 4 5
Functie

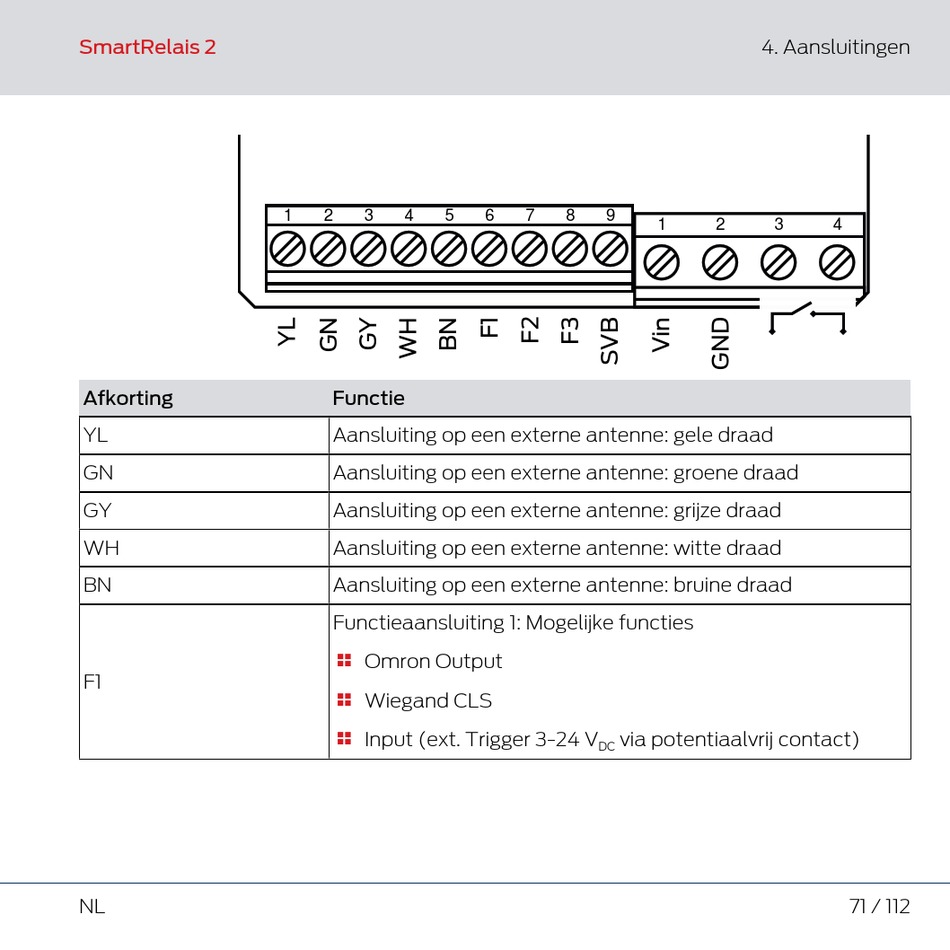

Aansluiting op een externe antenne: gele draad
Aansluiting op een externe antenne: groene draad
Aansluiting op een externe antenne: grijze draad
Aansluiting op een externe antenne: witte draad
Aansluiting op een externe antenne: bruine draad
Functieaansluiting 1: Mogelijke functies
Omron Output

Wiegand CLS

Input (ext. Trigger 3-24 V

6 7 8 9
1
via potentiaalvrij contact)
DC
4. Aansluitingen
2 3 4
71 / 112
