Simons Voss Technologies SmartRelais 2 Kurzanleitung Seite 10

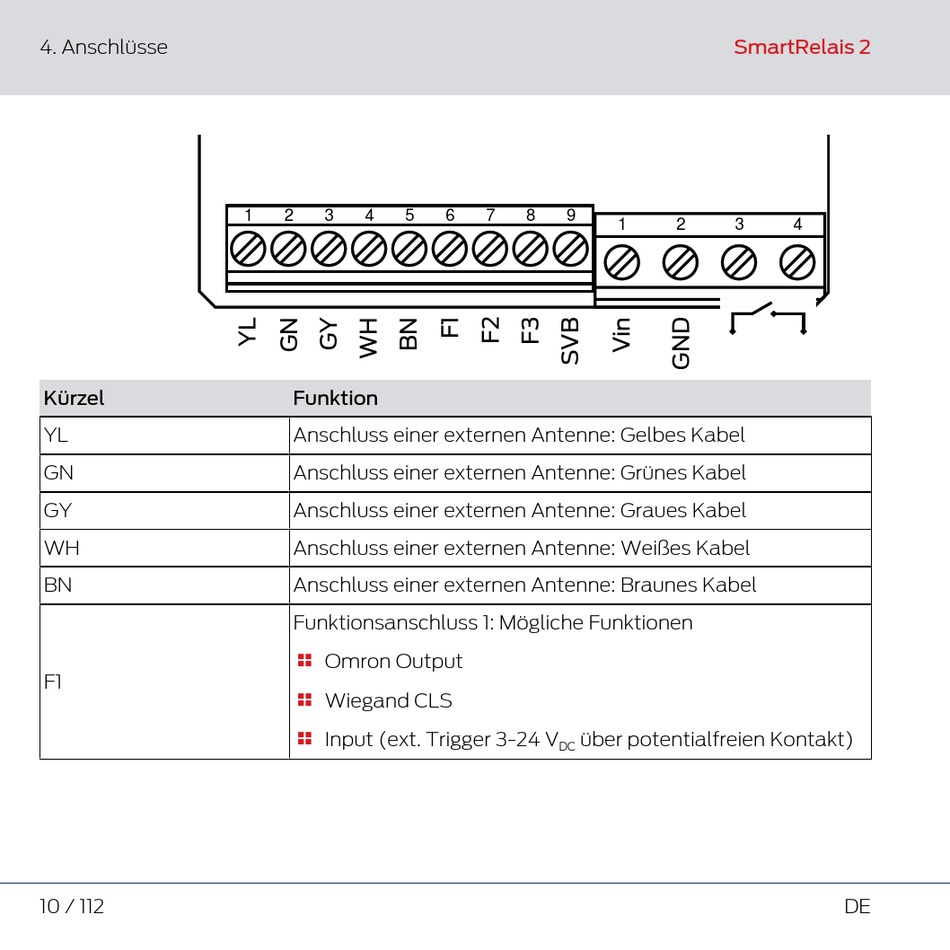

4. Anschlüsse
Kürzel
YL
GN
GY
WH
BN
F1
10 / 112
1 2 3 4 5
Funktion
Anschluss einer externen Antenne: Gelbes Kabel
Anschluss einer externen Antenne: Grünes Kabel
Anschluss einer externen Antenne: Graues Kabel
Anschluss einer externen Antenne: Weißes Kabel
Anschluss einer externen Antenne: Braunes Kabel
Funktionsanschluss 1: Mögliche Funktionen
Omron Output

Wiegand CLS

Input (ext. Trigger 3-24 V

6 7 8 9
1
über potentialfreien Kontakt)
DC
SmartRelais 2
2 3 4
DE
