Montage - Simons Voss Technologies SmartRelais 2 Kurzanleitung

SmartRelais 2
Abréviation
F2
F3
SVB
V
in
GND
Relais

5 Montage

ü
ü
ü
FR

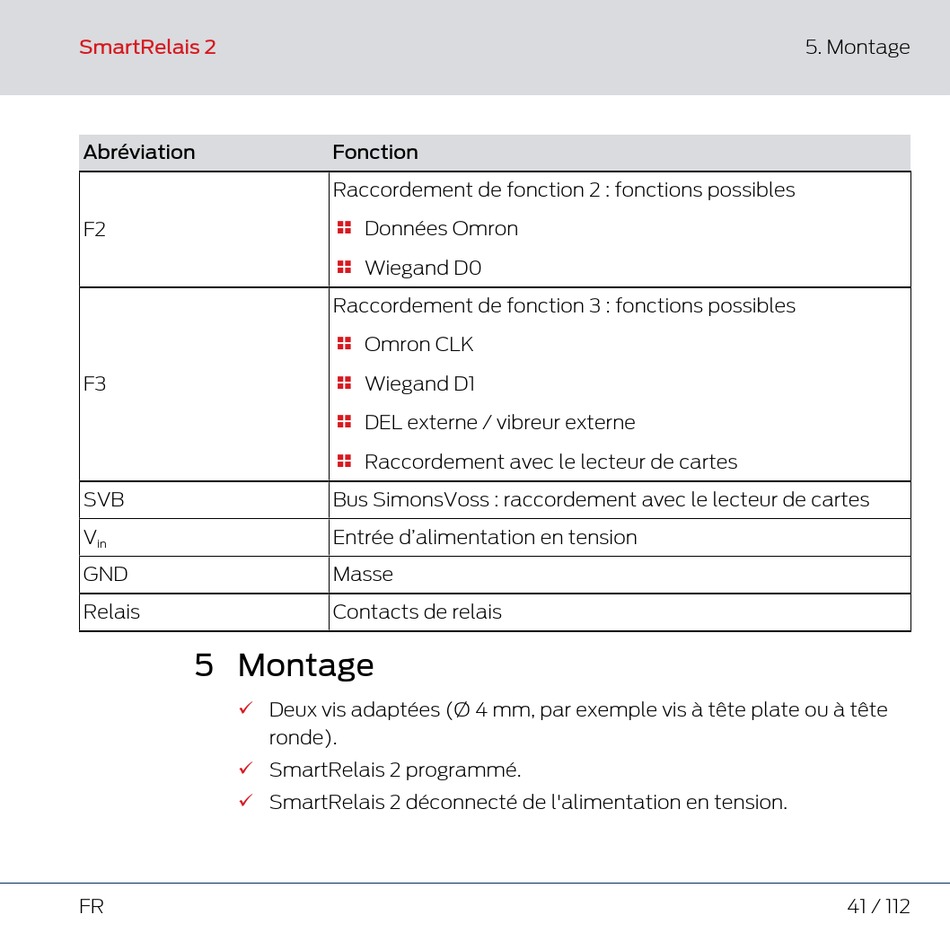

Fonction
Raccordement de fonction 2 : fonctions possibles
Données Omron

Wiegand D0

Raccordement de fonction 3 : fonctions possibles
Omron CLK

Wiegand D1

DEL externe / vibreur externe

Raccordement avec le lecteur de cartes

Bus SimonsVoss : raccordement avec le lecteur de cartes
Entrée d'alimentation en tension
Masse
Contacts de relais
Deux vis adaptées (Ø 4 mm, par exemple vis à tête plate ou à tête
ronde).
SmartRelais 2 programmé.
SmartRelais 2 déconnecté de l'alimentation en tension.
