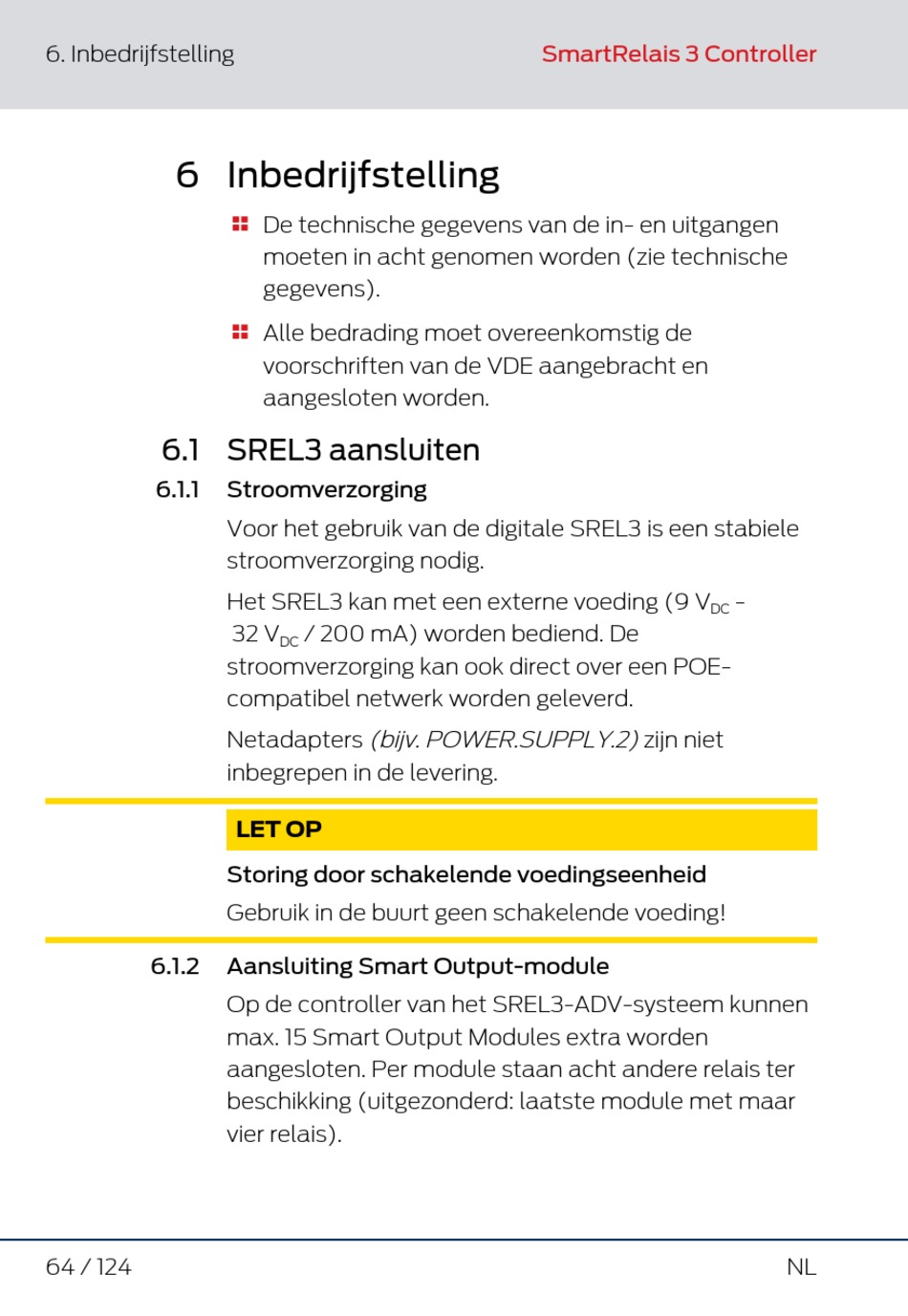

6. Inbedrijfstelling

6 Inbedrijfstelling

6.1 SREL3 aansluiten

6.1.1
6.1.2
64 / 124
De technische gegevens van de in- en uitgangen

moeten in acht genomen worden (zie technische
gegevens).
Alle bedrading moet overeenkomstig de

voorschriften van de VDE aangebracht en
aangesloten worden.

Stroomverzorging

Voor het gebruik van de digitale SREL3 is een stabiele
stroomverzorging nodig.
Het SREL3 kan met een externe voeding (9 V
32 V / 200 mA) worden bediend. De
DC
stroomverzorging kan ook direct over een POE-
compatibel netwerk worden geleverd.
Netadapters (bijv. POWER.SUPPLY.2) zijn niet
inbegrepen in de levering.
LET OP
Storing door schakelende voedingseenheid
Gebruik in de buurt geen schakelende voeding!

Aansluiting Smart Output-module

Op de controller van het SREL3-ADV-systeem kunnen
max. 15 Smart Output Modules extra worden
aangesloten. Per module staan acht andere relais ter
beschikking (uitgezonderd: laatste module met maar
vier relais).
SmartRelais 3 Controller
DC
-
NL
