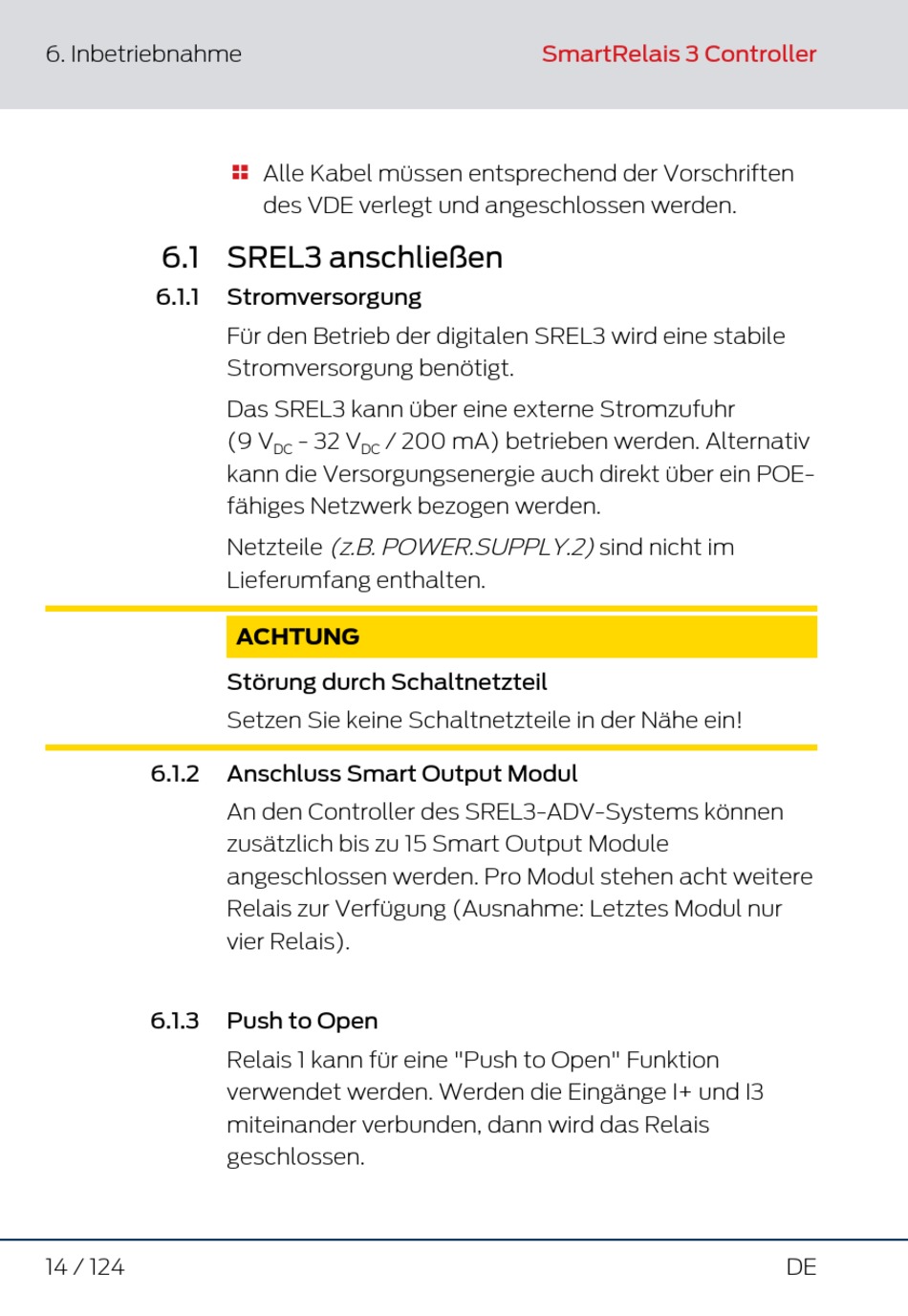

6. Inbetriebnahme
6.1 SREL3 anschließen
6.1.1
6.1.2
6.1.3
14 / 124
Alle Kabel müssen entsprechend der Vorschriften

des VDE verlegt und angeschlossen werden.

Stromversorgung

Für den Betrieb der digitalen SREL3 wird eine stabile
Stromversorgung benötigt.
Das SREL3 kann über eine externe Stromzufuhr
(9 V - 32 V / 200 mA) betrieben werden. Alternativ
DC DC
kann die Versorgungsenergie auch direkt über ein POE-
fähiges Netzwerk bezogen werden.
Netzteile (z.B. POWER.SUPPLY.2) sind nicht im
Lieferumfang enthalten.
ACHTUNG
Störung durch Schaltnetzteil
Setzen Sie keine Schaltnetzteile in der Nähe ein!

Anschluss Smart Output Modul

An den Controller des SREL3-ADV-Systems können
zusätzlich bis zu 15 Smart Output Module
angeschlossen werden. Pro Modul stehen acht weitere
Relais zur Verfügung (Ausnahme: Letztes Modul nur
vier Relais).

Push to Open

Relais 1 kann für eine "Push to Open" Funktion
verwendet werden. Werden die Eingänge I+ und I3
miteinander verbunden, dann wird das Relais
geschlossen.
SmartRelais 3 Controller
DE
