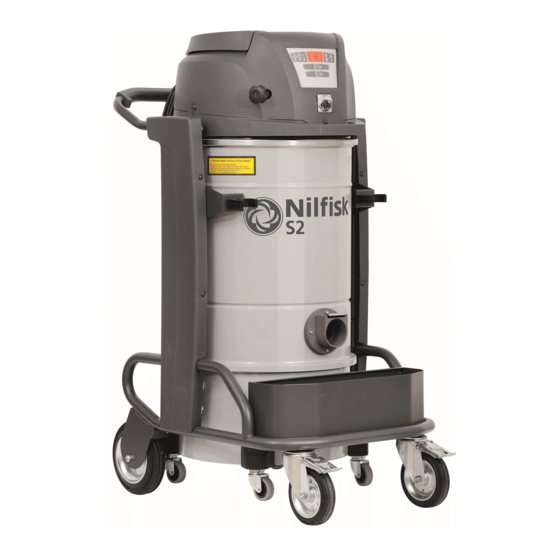

Nilfisk S2 L Betriebsanleitung
Vorschau ausblenden Andere Handbücher für S2 L:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 51
Preisabfrage bzw. Bestellungen der Artikel im Shop unter
www.nilfisk-alto-shop.com
einfach die Artikelnummer in die Suchmaske eingeben
(Bitte die Artikelnummer ohne Leerzeichen eingeben)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Nilfisk S2 L

  • Seite 1 Preisabfrage bzw. Bestellungen der Artikel im Shop unter www.nilfisk-alto-shop.com einfach die Artikelnummer in die Suchmaske eingeben (Bitte die Artikelnummer ohne Leerzeichen eingeben)
  • Seite 51 S2 / S3 Übersetzung der Originalbetriebsanleitung Inhaltsverzeichnis Gebrauchsanweisung .....................2 Sicherheit des Benutzers ........................ 2 Allgemeine Informationen zum Gebrauch des Industriesaugers ............. 2 Bestimmungsgemäße Verwendungen .................... 2 Unzulässiger Gebrauch ........................2 Versionen und Ausführungen ......................3 EG-Konformitätserklärung ....................... 3 Klassifizierung in Übereinstimmung mit Norm EN 60335-2-69 - Anl. AA ......... 3 Staubemissionen in die Umwelt ......................
  • Seite 52: Sicherheit Des Benutzers

    S2 / S3 Gebrauchsanweisung Betriebsanleitung lesen und die mit ACHTUNG! gekennzeichneten Warnhinweise beachten. Sicherheit des Benutzers Bestimmungsgemäße Verwendungen Dieses Gerät ist für den gewerblichen Gebrauch, z.B. in ACHTUNG! Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros, Wohnanlagen sowie zur Vermietung und keinesfalls für Betriebsanleitung vor Inbetriebnahme normale Haushaltszwecke geeignete.
  • Seite 53: Eg-Konformitätserklärung

    S2 / S3 Versionen und Ausführungen Klassifizierung in Übereinstimmung mit Norm EN 60335-2-69 - Anl. AA Versionen Geräte für gesundheitsgefährliche Stäube werden in folgende Staubklasse eingeteilt: ACHTUNG! Staubklassen. L (leichte Gefahr) volumensabhängig geeignet zur ■ Der Industriesauger wird in zwei Ausführungen Abscheidung von Staub mit einem Expositions- hergestellt: Grenzwert größer als 1 mg/m...
  • Seite 54: Beschreibung Des Industriesaugers

    Bedeutung auf: Rechtsvorschriften entsorgt werden. Abbildung 3 ACHTUNG! S3 L - M - H S3 L - M - H Der Industriesauger enthält S2 L - M - H E-VAC2000 Modell BDC1330 gesundheitsschädlichen Staub. (40 l) BDC1330 (50 l) Nur autorisiertes Personal mit persönlicher...
  • Seite 55: Aufsaugen Von Trockenen Substanzen - Absaugen Von Flüssigkeiten

    S2 / S3 Inbetriebnahme - Anschluss an das ACHTUNG! Stromnetz Die Netzsteckdose des Industriesaugers muss mit einem Fehlerstrom-Schutzschalter mit ACHTUNG! Fehlerstrombegrenzung, der die Stromversorgung ■ Industriesauger vor Inbetriebnahme auf unterbricht, sobald der Erdungsstrom für 30 ms offensichtliche Schäden überprüfen. 30 mA übersteigt, oder einem gleichwertigen ■...
  • Seite 56: Technische Spezifikationen

    Kapazität Staubbeutel (Ausführungen M - H) „L-Ausführung“ Masse „M-Ausführung“ Masse „H-Ausführung“ Masse Abmessungen Abbildung 4 S3 L - M - H S3 L - M - H S2 L - M - H E-VAC2000 Modell BDC1330 (40 l) BDC1330 (50 l) (100 l)
  • Seite 57: Bedienelemente Und Kontrollleuchten

    S2 / S3 Bedienelemente und Kontrollleuchten Anlassen und Abstellen Abbildung 8 Abbildung 5 Start-/Stopp-Schalter ACHTUNG! Wählschalter mit zwei möglichen Stellungen: Stellung 0 - Der Industriesauger ist nicht stromführend. Vor dem Einschalten die Räderbremsen (1) sperren. Stellung I - Der Industriesauger ist stromführend und geht an. Kontrollleuchte und Taste Hauptmotor an-/ ■...
  • Seite 58 S2 / S3 Primärfilter rütteln Staubbehälter entleeren Automatik-Filterrüttler Primärfilter ACHTUNG! Bei Modellen, die über einen Automatik-Filterrüttler des ■ Industriesauger vor derartigen Arbeiten ausschal- Primärfilters verfügen, setzt sich dieser zu Beginn und am ten und Netzstecker aus der Steckdose ziehen. Ende der Reinigungsarbeiten bzw. nach dem Einschalten ■...
  • Seite 59: Beutel Austauschen

    S2 / S3 Beutel austauschen Auswechseln des Staubbeutels Abbildung 12 ■ Den Stutzen mit dem entsprechenden Deckel (1) ACHTUNG! ■ Diese Arbeitsvorgänge dürfen nur in verschließen. Übereinstimmung mit den geltenden ■ Staubbehälter ausklinken. Rechtsvorschriften und von geschultem ■ Staubbeutel abnehmen und wie auf Abbildung 11 mit Fachpersonal mit entsprechender dem entsprechenden Verschluss verschließen.
  • Seite 60: Aufsaugen Von Flüssigkeiten

    S2 / S3 Aufsaugen von Flüssigkeiten Wartung, Reinigung und Dekontamination ACHTUNG! ACHTUNG! Überprüfen, ob der Industriesauger mit einem Zur Gewährleistung der Sicherheitsstufe des Flüssigkeitsstandfühler ausgestattet und zum Industriesaugers sind nur vom Hersteller gelieferte Aufsaugen von Flüssigkeiten geeignet ist. Originalersatzteile zulässig. ■...
  • Seite 61: Auswechseln Des Primärfilters

    S2 / S3 Auswechseln des Primärfilters ACHTUNG! Abbildung 14 Insbesondere bei Industriesaugern der Klasse H sollte Ansauggruppe die Abscheideeffizienz des Geräts mindestens einmal Feststellhebel jährlich bzw. häufiger, sofern dies von nationalen Filterkäfig Vorschriften verlangt wird, überprüft werden. Das Primärfilter Prüfverfahren zur Ermittlung der Filtereffizienz des Sitz Filterrüttlervorrichtung Industriesaugers ist in Norm EN 60335-2-69, Anlage AA.22.201.2 definiert.
  • Seite 62: Austauschen Des Hepa-Filters

    S2 / S3 Austauschen des HEPA-Filters Einbau des ausgetauschten Primärfilters bei manuellem Filterrüttler Abbildung 15 Ausführung für gesundheitsschädliche Stäube: Klasse H Knopf manueller Filterrüttler Ansauggruppe ACHTUNG! Feststellhebel Während dieser Arbeitsvorgänge keinen Staub Filterkäfig aufwirbeln. Die Schutzmaske P3 und andere Sitz Filterrüttlervorrichtung Schutzausrüstungen und Schutzhandschuhe (PSA) je nach der Gefährlichkeit des aufgesaugten ACHTUNG!
  • Seite 63: Prüfung Der Dichtungen

    S2 / S3 Prüfung der Dichtungen Schläuche auf Unversehrtheit prüfen Die Unversehrtheit und die korrekte Befestigung der Schläuche ( Abb. 17) überprüfen. Bei Beschädigungen, Brüchen oder falschem Anschluss an die Anschlussstutzen sind die Schläuchen zu ersetzen. Wenn klebrige Materialien behandelt werden, sind mögliche Verschlussstellen zu suchen, die längs des Schlauchs, im Stutzen und auf dem Leitblech in der Filterkammer vorliegen können.
  • Seite 64: Empfohlene Ersatzteile

    S2 / S3 Empfohlene Ersatzteile Hier folgt eine Liste der Ersatzteile, die man stets auf Lager halten sollte, um etwaige Wartungsarbeiten zu beschleunigen. Zur Bestellung siehe Ersatzteilkatalog des Herstellers. Modell Bezeichnung Sternfiltersatz 40000338 40000492 Dichtung Filterring Z8 17026 Dichtung Filterkammer 40000762 Filterschelle Z8 18079...
  • Seite 65 S2 / S3 Fehlersuche Störung Ursache Abhilfe Überprüfen, ob die Netzsteckdose Strom führt. Prüfen, ob Netzstecker und Kabel beschädigt Der Industriesauger geht nicht an Keine Stromversorgung sind. Wenden Sie sich an den autorisierten Hersteller-Kundendienst. Filterrüttler betätigen (bei Modellen mit Primärfilter verstopft manuellem Filterrüttler).
  • Seite 82 S2 / S3 13 A 07AJ814 3000 W Kg 71 Ref.No: 4010300258 50/60 Hz ME77 S2 L S3 L S2 M - H S3 M - H 09/2017 C343...
  • Seite 83 S2 / S3 S2 L - M - H S3 L - M - H C343 09/2017...
  • Seite 84 S2 / S3 S2 M - H S3 M - H S2 L S3 L 09/2017 C343...
  • Seite 85 S2 / S3 C343 09/2017...
  • Seite 86 S2 / S3 09/2017 C343...
  • Seite 87 S2 / S3 C343 09/2017...
  • Seite 88 S2 / S3 09/2017 C343...
  • Seite 89 S2 / S3 C343 09/2017...
  • Seite 90 EN 55014-1:2006 Apliecinām uz mūsu atbildību, ka mašīna 3) Responsable de la documentación técnica de acuerdo con 2006/42/EC: Nilfisk SpA Me kinnitame ja kanname enda vastutusel, et masinVakuutamme omalla vastuullamme että kone 3) Odpovědnost za technickou dokumentaci podle 2006/42/EC: Nilfisk SpA Mēs paziņojam, saskaņā...
  • Seite 91 S2 / S3 C343 09/2017...
