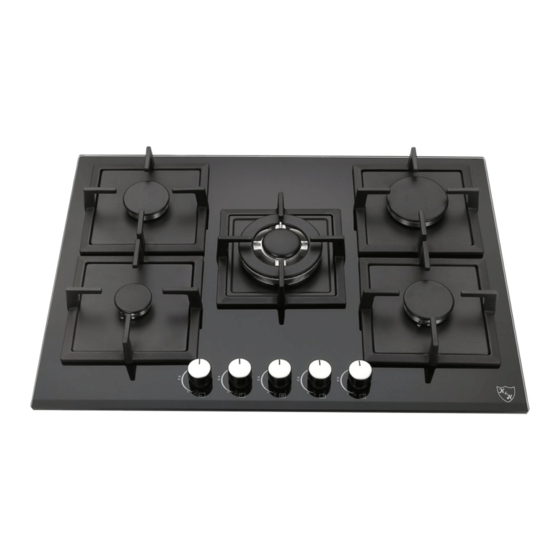

K&H 5Z-KHG Gebrauchsanleitung
Gas kochfeld
Vorschau ausblenden
Andere Handbücher für 5Z-KHG:
- Gebrauchsanleitung (35 Seiten) ,
- Gebrauchsanleitung (34 Seiten) ,
- Gebrauchsanleitung (33 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Gebrauchsanleitung / Instruction Manual
Gas Kochfeld / Gas Cooker
5Z-KHG
4Z-KHG
3Z-KHGW-3
70x51x10cm
60x51x10cm
70x51x10cm
5Z-KHSSW
4Z-KHSSW
4Z-CG22
76x50x10cm
58x50x10cm
58x51x10,5cm
3Z-45
2Z-KHG
2Z-KHSS-M 2Z-KHSSW-M 2Z-KHGW
2Z-KHGX-LPG
1Z-KHGW
45x51x10cm
30x51x10cm 29x50x10cm 29x50x10cm 30x51x10cm
30x51x10cm
30x51x10cm
1
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für K&H 5Z-KHG
Inhaltszusammenfassung für K&H 5Z-KHG

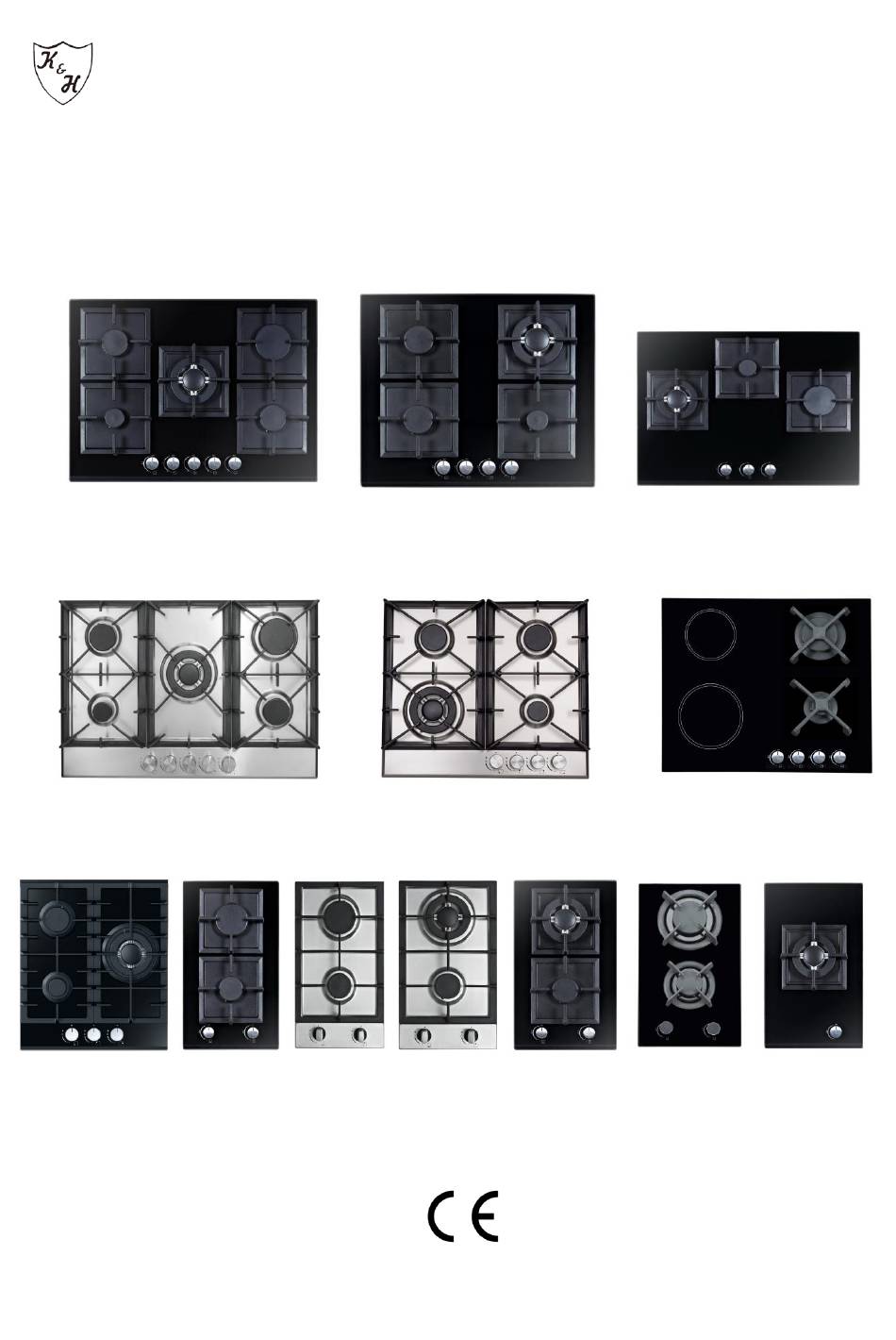

- Seite 1 Gebrauchsanleitung / Instruction Manual Gas Kochfeld / Gas Cooker 5Z-KHG 4Z-KHG 3Z-KHGW-3 70x51x10cm 60x51x10cm 70x51x10cm 5Z-KHSSW 4Z-KHSSW 4Z-CG22 76x50x10cm 58x50x10cm 58x51x10,5cm 3Z-45 2Z-KHG 2Z-KHSS-M 2Z-KHSSW-M 2Z-KHGW 2Z-KHGX-LPG 1Z-KHGW 45x51x10cm 30x51x10cm 29x50x10cm 29x50x10cm 30x51x10cm 30x51x10cm 30x51x10cm...
-
Seite 2: Inhaltsverzeichnis
INHALT 1 GERÄT IM ÜBERBLICK ........................... 3 2 BEDIENUNGSANLEITUNG ........................5 3 REINIGUNG ............................. 5 4 TECHNISCHE INFORMATIONEN ......................7 5 FEHLERBEHEBUNG ..........................8 6 EINBAUANLEITUNG ..........................8 7 TABELLE 1: BRENNER UND DÜSENSPEZIFIKATIONEN..............13 8 TABELLE 2: WIE MAN EINE GASQUELLE KONVERTIERT ..............14 9 TABELLE 3: ANPASSUNG AN VERSCHIEDENE ARTEN VON GAS ............ - Seite 4 1. Hilfsbrenner Ø 55 2. Normalbrenner Ø 75 3. Starkbrenner Ø 100 4. 3-Flamen-Wok-Brenner Ø 131 5. Zünder für Gasbrenner 6. Sicherheitseinrichtung Aktiviert, wenn die Flamme versehentlich ausgeht (Verschüttungen, Zugluft usw.), Unterbricht die Gaszufuhr zum Brenner 7. Steuerknöpfe für Gasbrenner und elektrische Heißplatten 8.
-
Seite 5: Bedienungsanleitung
2 BEDIENUNGSANLEITUNG Die Position des entsprechenden Gasbrenners oder der elektrischen Heizplatte (falls vorhanden) ist auf jedem Steuerknopf angegeben. Gasbrenner Die Brenner unterscheiden sich in Größe und Leistung. Wählen Sie den passenden für den Durchmesser des verwendeten Kochgeschirrs. Der Brenner kann mit dem entsprechenden Bedienknopf geregelt werden, indem man eine der folgenden Einstellungen verwendet: Hoch Niedrig... -
Seite 6: Reinigung
3 REINIGUNG Bevor Sie die Reinigung am Gerät durchführen, trennen Sie es von der Stromversorgung. Um die Lebensdauer des Kochfeldes zu verlängern, ist es absolut unentbehrlich, dass es sorgfältig und gründlich auf einer regelmäßigen Basis gereinigt wird, wobei Folgendes zu beachten ist: ... -
Seite 7: Technische Informationen
Einfetten der Gasventile Im Laufe der Zeit können die Gasventile verkleben oder sie könnten schwer zu drehen sein. Wenn dies der Fall ist, müssen sie von innen gereinigt und dort gefettet werden Achtung: Dieses Verfahren muss von einem vom Hersteller autorisierten Techniker durchgeführt werden! 4 TECHNISCHE INFORMATIONEN Praktische Hinweise zur Verwendung der Brenner... -
Seite 8: Fehlerbehebung Gaskochfeld
Verwenden Sie nicht das gleiche Kochgeschirr, das Sie für Gasbrenner verwenden, weil die konzentrierte Hitze, die sie produzieren, den Boden des Topfes verformen kann. Daher werden Sie bei der Verwendung dieser Töpfe auf der Glaskeramikoberfläche keine besten Ergebnisse erzielen. Achtung: Der Kleber, der verwendet wird, um die Glasoberfläche abzudichten, kann Spuren auf dem Gerät hinterlassen. -
Seite 9: Fehlerbehebung
5.1 FEHLERBEHEBUNG ELEKTRO-KOCHFELD (4Z-CG22) Die Kochzonen sind verschmutzt Dies kann durch Verbrennungen an Speiseresten verursacht werden. Dies hat keine Auswirkungen auf die Funktionsweise des Geräts. Sie sollten jedoch sicherstellen, dass die Reinigungsanweisungen regelmäßig befolgt werden. Restwärmeanzeige funktioniert nicht Wenn die Kochzone heißer als 60°C zu sein scheint und die Restwärmeanzeige nicht leuchtet, kontaktieren Sie die Serviceabteilung. - Seite 10 Detail A Angrenzendes Zimmer/Zimmer zu entlüften Abbildung 3 Abbildung 4 Beispiele für Lüftungslöcher für Kombinatluft Vergrößerung der Lüftungsschlitze zwischen Fenster und Boden c) Eine intensive und verlängerte Verwendung des Gerätes kann eine zusätzliche Belüftung erfordern, z.B. Ein Fenster öffnen oder die Leistung des Lufteinlasssystems erhöhen (falls vorhanden). d) Flüssige Erdgase sind schwerer als Luft und sinken damit nach unten.
- Seite 11 befestigen empfiehlt es sich, die gesamt mitgelieferte Befestigung zu verwenden. ohne Abzugshaube mit Abzugshaube Abbildung 6 Hakenposition für Hakenposition für Hakenposition für H=20mm Arbeitsplatte H=30mm Arbeitsplatte H=40mm Arbeitsplatte Verwenden Sie den im "Zubehör-Set" enthaltenen Haken f) Für den Fall, dass das Kochfeld nicht über einem eingebauten Ofen installiert ist, muss eine Holzplatte als Isolierung eingesetzt werden.
- Seite 12 Bei der Montage auf einem eingebauten Ofen ohne Zwangsbelüftung ist darauf zu achten, dass Lufteinlässe und Auslässe zur Belüftung des Innenraums des Schrankes vorhanden sind. Gasanschluss für einen Gasherd Das Kochfeld sollte durch Fachpersonal an die Gasversorgung angeschlossen werden. Bei der Installation dieses Produktes ist es notwendig, einen zugelassenen Gashahn zu verwenden, um die Versorgung vom Gerät zu vereinfachen und um die spätere Entfernung oder Wartung zu erleichtern.
- Seite 13 Wichtig: Die Drähte im Netzkabel sind nach folgendem Code eingefärbt: Grün & Gelb - Erde Schutzleiter (PE) Blau - Neutralleiter (N) Braun - Phase (L) Model Einbaumaß 5Z-KHSSW 710x480mm 5Z-KHG 4Z-KHG 560x480mm 4Z-KHSSW 3Z-KHGW-3 4Z-CG22 3Z-45 430x480mm 2Z-KHG 2Z-KHSS-M 2Z-KHSSW-M...
- Seite 14 Anpassung des Kochfeldes für/an verschiedene Arten von Gas 7 TABELLE 1: BRENNER UND DÜSENSPEZIFIKATIONEN G20/ G25 G25.1 G2.350 Brenner Wärm Düse Wärm Düse Wärmel Düse1/ Wärmel Düse1/ Wärmel Düse Düse Düse Wärmele Düse eleist 1/100 eleist 1/100 eistung eistung eistung 1/100 1/100 1/100...
- Seite 15 Einstellung der reduzierten Ventilströmung 8 TABELLE 2: WIE MAN EINE GASQUELLE KONVERTIERT Brenner Flamme Umwandlung des Umwandlung des Kochfeldes aus LPG Kochfeldes aus Erdgas zu LPG zu Erdgas Volle Flamme Ersetzen Sie den Brenner Ersetzen Sie den Brenner Düse nach Düse nach Zu den Richtlinien in Zu den Richtlinien in...
- Seite 16 Abbildung 8 Siehe Abbildung 8 für verschiedene Bedienoptionen (Flammengrößenauswahl). Der Brenner sollte während der Anfangsphase des Kochens auf eine große Flamme eingestellt werden, um das Essen zum Kochen zu bringen. Anschließend dann sollte der Knopf auf den Sparmodus gedreht werden, um das Kochen aufrechtzuerhalten.
- Seite 17 9 TABELLE 3: ANPASSUNG AN VERSCHIEDENE ARTEN VON GAS GERÄTEKATEGORIE: I ELWLS3B/P 2ELS 2ELW 3B/P 3B/P 3B/P 2H3+ 2E3B/P 2HS3B/P Düsendurchme Druck Reguläre Stärke Reduzierte Stärke sser Brenner Gasart mbar 1/100mm kcal/h kcal/h — Normal G20 0.40 — Normal G25 99.7 0.40 —...
-
Seite 18: Zusätzliche Bemerkungen
10 TABELLE 4: GASQUELLE & NATIONALE VERGLEICHSTABELLE Gasgruppe Versorgungsdruck Land G20 20mbar AT, BG, CZ, DK, EE, FI, GR, HR, HU, IS, IE, IT, LV, LT, NO, PT, RO, SK, SI, ES, SE, CH, TR, GB G20 20mbar DE, LU I2E+ G20/G25 at 20/25 mbar BE, FR... -
Seite 19: Gewährleistungsbedingungen
