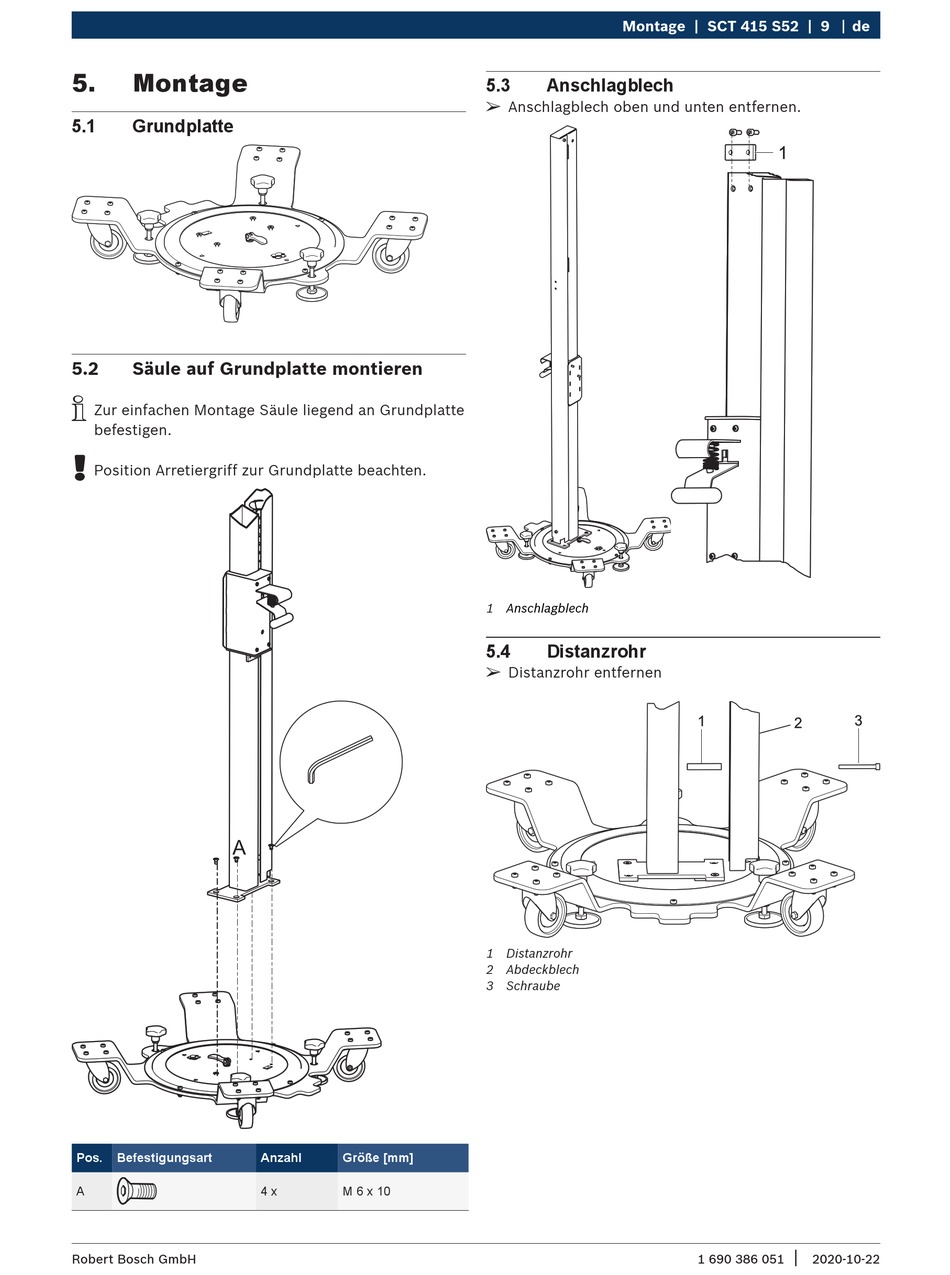

5.

Montage

5.1

Grundplatte

5.2 Säule auf Grundplatte montieren
i
Zur einfachen Montage Säule liegend an Grundplatte
befestigen.
!
Position Arretiergriff zur Grundplatte beachten.
A
Pos. Befestigungsart
A
Robert Bosch GmbH
Anzahl Größe [mm]
4 x M 6 x 10
Montage | SCT 415 S52 | 9
5.3

Anschlagblech

¶
Anschlagblech oben und unten entfernen.
1 Anschlagblech
5.4

Distanzrohr

¶
Distanzrohr entfernen
1 Distanzrohr
2 Abdeckblech
3 Schraube
