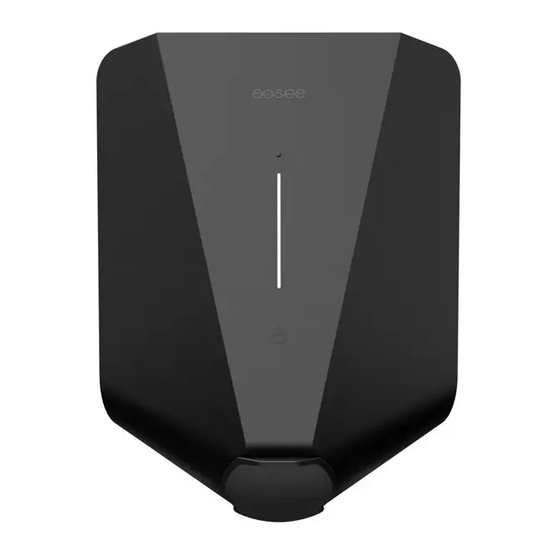

Easee Home Benutzer Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Easee Anleitungen
  4. Ladegeräte
  5. Home
  6. Benutzer installationsanleitung

Easee Home Benutzer Installationsanleitung

Vorschau ausblenden Andere Handbücher für Home:
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzer-/Installationsanleitung
Easee Home
Easee Charge

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Easee Home

Inhaltszusammenfassung für Easee Home

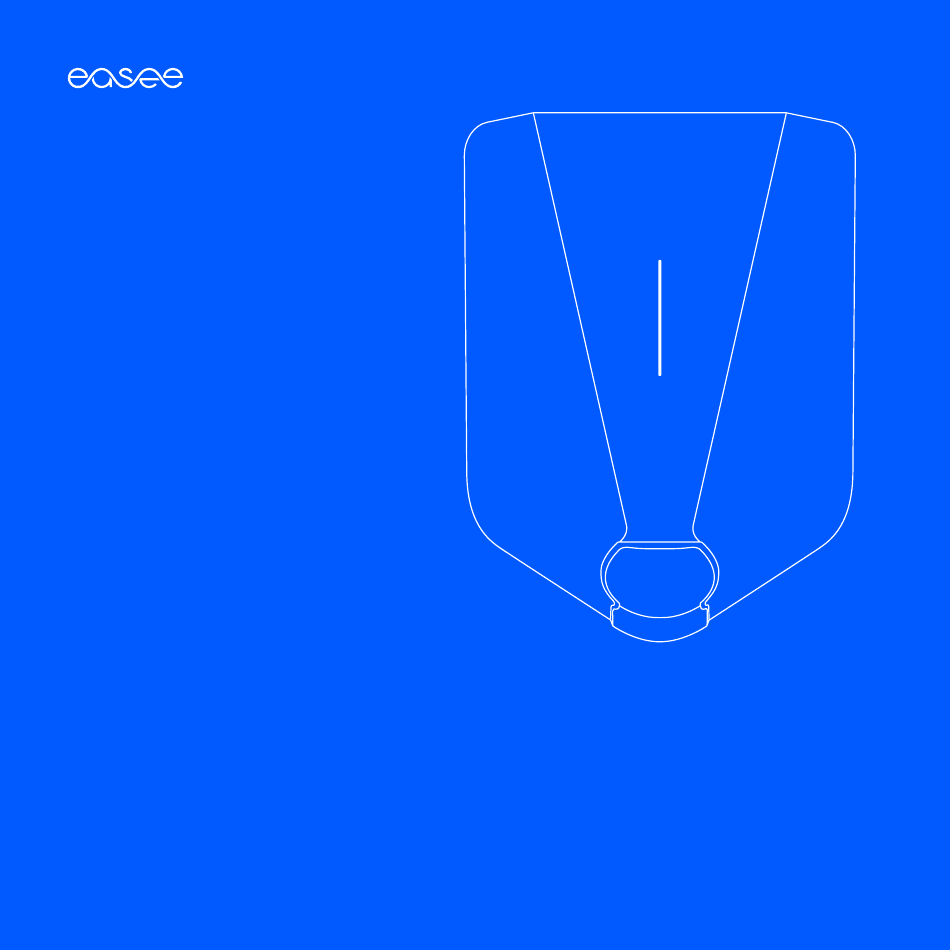

  • Seite 1 Benutzer-/Installationsanleitung Easee Home Easee Charge...
  • Seite 2 WICHTIG: Vor dem Gebrauch sorgfältig durchlesen. Als zukünftige Referenz aufbewahren. Trete dem Easee Owners Club auf Facebook bei und erfahre als Erster von neuen Entwicklungen!

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung Einleitung Produktübersicht Funktionen Technische Daten Sicherheit Sicherheitsanweisungen Vor der Installation Planung der Installation Dein Gebäude, Stromnetz und E-Auto Installation Installationsanleitung Täglicher Gebrauch und Betrieb Wie lade ich auf? Apps und Interfaces Interface des Laderoboters Fehlerbehebung Wartung Praktische Details...

  • Seite 4: Einleitung

    Einleitung Bestimmungsgemäße Dieses Produkt ist ausschließlich für das Aufladen von Verwendung elektrisch betriebenen Fahrzeugen vorgesehen, welche mit nicht gasenden Batterien (beispielsweise Bleiakkumulatoren) ausgestattet sind. Das Produkt darf nur mit einem Ladekabel nach IEC 62196 verwendet werden. Das Produkt muss fest an einer Wand oder Struktur angebracht sein, welche die gesamte Rückseite des Produkts bedeckt und eine ausreichende Tragfähigkeit aufweist.

  • Seite 5: Produktübersicht

    Produktübersicht Frontabdeckung Chargeberry Rückplatte Schutz der Elektronik vor Beinhaltet die Elektronik zum Zum Befestigen und Verbinden äußeren Einflüssen. Aufladen des Fahrzeugs. mit dem Lade-Stromkreis. Montage-Set Werkzeug (Nur Easee Home)

  • Seite 6: Funktionen

    Funktionen Berührungstaster Lichtleiste RFID-Zone Ladebuchse Typ 2...
  • Seite 7 RFID-Zone: Der integrierte RFID-Leser ermöglicht dem Laderoboter die Zugriffskontrolle und die Identifikation unterschiedlicher Nutzer. Er kann dazu verwendet werden, den Laderoboter mithilfe eines Easee Keys zu entsperren. Lies in unserer Wissensdatenbank auf easee.support mehr darüber, wie du Easee Keys hinzufügen und verwalten kannst.

  • Seite 8: Technische Daten

    Spannung: 3 x 400 V AC / 230 V AC (±10 %) Netzfrequenz: 50/60 Hz Eingebauter Energiezähler (±2 %) Easee Home: Lastausgleich von bis zu 3 Einheiten je Stromkreis Easee Charge: Lastausgleich von bis zu 101 Einheiten je Stromkreis Sensorik und Anzeigen Lichtleiste mit LEDs zur Statusanzeige Berührungstaster für die manuelle Anpassung...
  • Seite 9 Isolationsklasse: II Überspannungskategorie III Installation Installationsnetz: TN, IT und TT (automatische Erkennung) Installation Leistungsschalter: Max 40 A (Easee Home) und 80 A (Easee Charge) Überlastungsschutz. Der Kurzschlussstrom am Ladepunkt (IkMax) darf 10 kA nicht überschreiten. Falls die Installationsart dies erfordert, muss Erdschlussschutz der Klasse A für den Stromkreis verwendet...

  • Seite 10: Sicherheitshinweise

    Sicherheits- Lies das gesamte Handbuch vor Installation und Bedienung des Produkts sorgfältig durch. Beachte folgende Hinweise: hinweise Sicherheitshinweise für die — Das Produkt darf ausschließlich von einer zugelassenen Installation Elektrofachkraft installiert, repariert oder gewartet werden. Dabei müssen alle gültigen kommunalen, regionalen und nationalen Vorschriften für elektrische Anlagen eingehalten werden.
  • Seite 11 — Handbuchs oder an einen sicheren Ort, z. B. in die Tür des Sicherungskastens, kleben. Nach der Installation das mitgelieferte Schloss (nur für Easee — Home) bei Bedarf anbringen, zum Schutz vor unerlaubtem Entfernen der Einsteckelektronik. Der Schlüssel ist sicher und für Kinder unzugänglich aufzubewahren.
  • Seite 12 — Das Ladekabel niemals knicken, überfahren oder großer Hitze aussetzen. — Das Ladekabel ausschließlich am Stecker aus der Ladehalterung ziehen, nicht am Kabel. — Das Ladekabel nicht in die Verkehrswege anderer Verkehrsteilnehmer legen und stets so positionieren, dass keine Stolpergefahr besteht. —...

  • Seite 13: Planung Der Installation

    Planung der WARNUNG! Das Produkt darf ausschließlich von einer zugelassenen Elektrofachkraft installiert, repariert Installation oder gewartet werden. Dabei müssen alle gültigen kommunalen, regionalen und nationalen Vorschriften für elektrische Anlagen eingehalten werden. Nach Fertigstellung muss stets ein Sicherheitsnachweis durch den Installateur erstellt werden. Bei der Planung ist es wichtig, die Installation immer auf die gesamte Kapazität der Parkanlage auszurichten, um zukünftig einfach erweitern zu können.
  • Seite 14 Prüfe vor Beginn der — An welchem Ort soll die Ladestation installiert werden? Installation Folgendes — Ist die Anschlussleistung im Haus ausreichend oder muss sie erhöht werden? Muss eine neue Leitung verlegt werden? (Eventuell ist eine Genehmigung notwendig). Muss das eingehende Versorgungskabel vergrößert werden? —...
  • Seite 15 Berücksichtige die Installation zusätzlicher Rückplatten, falls zukünftig die Anschaffung weiterer Laderoboter geplant ist. — Um eine Überlastung der Hauptsicherung des Gebäudes zu vermeiden, kann der Easee Equalizer zum dynamischen Lastausgleich verwendet werden. Der maximale Stromwert kann während der Konfiguration nach Bedarf eingestellt werden.
  • Seite 16 40 A abgesichert werden, solange der maximale Easee Home Kurzschlussstrom (Ipk, max) von 10 kA nicht überschritten wird. — Easee Home unterstützt maximal 3 Laderoboter am selben Stromkreis (Sicherung). Technische Hinweise für — Der Stromkreis mit einem oder mehreren Laderobotern...

  • Seite 17: Dein Gebäude, Stromnetz Und E-Auto

    Dein Gebäude, Der Laderoboter ist so konzipiert, dass er niemals der Kapazitätsengpass wird. Er passt sich automatisch an das Stromnetz und Stromnetz, das E-Auto und die Kapazität des Gebäudes an. Im folgenden Diagramm siehst du, welches Ladeergebnis du E-Auto je nach Installationsart erzielen kannst. Die nachstehende Tabelle dient nur als Richtwert.

  • Seite 18: Installationsanleitung

    Anlagen eingehalten werden. WARNUNG! Schalte die Stromversorgung aus, bevor du mit der Verkabelung beginnst. Gehe äußerst vorsichtig vor und befolge die Anweisungen sorgfältig. Zusätzlich zu den Anweisungen auf den nächsten Seiten empfehlen wir dir, die Installationsvideos auf unserer Website anzusehen: easee.support.
  • Seite 19 Laderoboter WARNUNG! Beachte unbedingt die Sicherheitshinweise Öffnung (siehe S. 10), bevor du mit der Installation beginnst. Biege den unteren Teil der Gummiabdichtung herunter und stecke die beiden Enden des mitgelieferten Werkzeugs in die beiden Öffnungen an der Unterseite der Frontabdeckung. Ziehe das Werkzeug nach unten, bis sich die Frontabdeckung löst.
  • Seite 20 Rückplatte Befestige die Rückplatte mithilfe der im Montageset Montage mitgelieferten 4 Schrauben an einer Wand oder Struktur mit ausreichend Tragkraft. Verwende geeignete Dübel für die Montage und beachte die empfohlene Montagehöhe (siehe unten). Schalte den Strom ab, bevor du mit der Installation fortfährst. HINWEIS! Wenn du mehrere Rückplatten montieren sollst, wäre jetzt der geeignete Zeitpunkt, um auch diese zu...
  • Seite 21 Rückplatte Kürze den Verschlussstopfen bis er auf das Kabel passt Vorberei- und stecke ihn auf das Kabelende. Das Loch sollte etwas kleiner sein, um eine gute Abdichtung zu erreichen. tung Führe das Kabel durch eine der 4 Kabeldurchführungen und sichere es mit der mitgelieferten Zugentlastung an der Rückplatte.

  • Seite 22: Verkabelung

    Rückplatte Isoliere die Kabeladern 12 mm ab. Wenn das Kabel flexible Verkabelung Leiter hat, wird empfohlen, an allen Drähten Aderendhülsen zu verwenden. Verwende zum Zusammendrücken ein geeignetes Werkzeug. Ziehe die Schrauben mit einem Drehmoment von 5 Nm fest. HINWEIS! Ziehe vor dem Anbringen des Chargeberry an jedem Kabel, um zu überprüfen, ob sie fest angeklemmt sind.
  • Seite 23 Verkabelung TN ist der häufigste Netztyp in Europa. Es werden fünf Leiter TN-Netzwerk verwendet, um sowohl 230 V als auch 400 V zu liefern. Dies macht das Netz sehr effizient und daher zum bevorzugten Netztyp für das Aufladen von Elektrofahrzeugen. HINWEIS! Abhängig vom Installationszeitpunkt und den nationalen Normen können die Farben der Kabel von...
  • Seite 24 Verkabelung IT- und TT-Netzsysteme werden hauptsächlich in Norwegen IT/TT Netzwerk und Albanien eingesetzt, kommen aber auch in Belgien, Frankreich und Spanien vor. Diese Systeme haben keinen neutralen Stecker und verwenden nur 4 Leiter. Daher können sie nur 230 V liefern. HINWEIS! Abhängig vom Installationszeitpunkt und den nationalen Normen können die Farben der Kabel von...
  • Seite 25 Du musst dasselbe Chargeberry nutzen, um alle Rückplatten zu programmieren, die an dieselbe Sicherung/ denselben Stromkreis angeschlossen sind. Alternativ kannst du die Rückplatten auch mit der Easee Installer App programmieren (bald verfügbar). Wenn mehrere Laderoboter installiert werden sollen, bringe die anderen Chargeberry erst an, wenn die Konfiguration aller Rückplatten abgeschlossen ist.
  • Seite 26 Flugmodus. Melde dich mit dem vierstelligen PIN-Code an, der sich auf der Vorderseite des Chargeberry oder der Rückseite des Handbuchs befindet. Du kannst auch die Easee-App verwenden, um den PIN-Code abzurufen. WLAN 192.168.4.1...
  • Seite 27 Installation alle Daten, die auf dem RFID-Chip auf der/den Rückplatte(n) gespeichert sind. Dies kann mit der Easee Installer App (bald verfügbar) erfolgen. HINWEIS! Bei der Installation mehrerer Laderoboter musst du dasselbe Chargeberry zur Programmierung aller Rückplatten verwenden, die sich im selben Stromkreis befinden.

  • Seite 28: Sicherung

    Chargeberry Sichere das Chargeberry mit dem mitgelieferten Schloss*. Sicherung Das Sichern der Elektronik erhöht die Sicherheit zusätzlich. (Optional) *Das Schloss wird nur beim Easee Home mitgeliefert. HINWEIS! Der Schlüssel muss sicher aufbewahrt werden, damit im Servicefall Zugriff zur Rückplatte besteht.

  • Seite 29: Montieren

    Frontabdeckung Hänge die Frontabdeckung oben in die Rückplatte ein und Montieren lasse sie einrasten. Drücke auf die Unterseite der Frontabdeckung, bis du ein Klicken hörst. Biege den unteren Teil der Gummiabdichtung nach unten. Drehe die Sicherungsschraube unterhalb des Laderoboters ein, um die Frontabdeckung zu sichern. Schließe die Gummiabdichtung.

  • Seite 30: Wie Lade Ich Auf

    Falls du die Zugriffskontrolle aktiviert hast, entsperre sie mit einem registrierten RFID-Tag oder deaktiviere sie über die Easee-App bzw. das lokale WLAN-Interface (siehe S. 31). Prüfe vor dem Laden das Ladekabel und den Stecker auf Beschädigungen und Verunreinigungen, wie Fremdkörper oder Wassereintritt.

  • Seite 31: Apps Und Interfaces

    Apps und Interfaces WLAN-Interface Easee-App Easee Portal Das WLAN-Interface ist Die Easee-App ist für den Das Easee Portal ist ein Tool zur für den lokalen Betrieb des täglichen Gebrauch deiner Verwaltung einer oder mehrerer Laderoboters vorgesehen. Easee-Produkte gedacht. Über Easee-Sites.

  • Seite 32: Interface Des Laderoboters

    Interface des Laderoboters Lichtbeschreibung Status Weiß – Dauerlicht, Standby nur unten 2 LEDs – Master-Einheit 1 LED – Sekundäre Einheiten Weiß – Dauerlicht Auto angeschlossen Weiß – Pulsieren Ladevorgang läuft Blau – Dauerlicht Preisabhängiges Laden aktiviert (Auto angeschlossen) Blau – Pulsieren Preisabhängiges Laden Beim Start leuchtet eine LED nach der Softwareupdate (Update kann bis zu 30 Minuten dauern)

  • Seite 33: Fehlerbehebung

    Rot – Dauerlicht Allgemeiner Fehler. Ziehe das Ladekabel ab und schließe es anschließend wieder an den Laderoboter an. Wenn das rote Licht weiterhin leuchtet, findest du weitere Informationen in der Easee-App oder in unserer Wissensdatenbank Rot – Dauerlicht, Kabel fehlerhaft verbunden. Kontaktiere eine zugelassene Elektrofachkraft.

  • Seite 34: Wartung

    Wartung Allgemeine Wartung Wenn das Produkt im öffentlichen Raum installiert und all- gemein zugänglich ist, beachte zusätzlich zu den folgenden Verfahren die lokalen und nationalen Vorschriften. — Stelle sicher, dass der Laderoboter keine Anzeichen von me- chanischen Schäden aufweist. — Überprüfe die Typ-2-Kabelstifte in regelmäßigen Abständen entsprechend den örtlichen Vorschriften visuell auf Abnut- zung und Verschleiß.

  • Seite 35: Praktische Details

    Stromkreis im Falle eines 30-mA-AC- oder 6-mA-DC-Fehlers gemäß IEC 61008 und IEC 62955 sicher unterbrechen kann. Standards Hiermit erklärt Easee AS, dass dieses Produkt, der Easee Laderoboter E01-CB, der Niederspannungsrichtlinie 2014/35/ EU, der Funkgeräte-Richtlinie 2014/53/EU, der EMV-Richtlinie 2014/30/EU und der RoHS-Richtlinie entspricht 2011/65/EU.
  • Seite 36 Produktlebenszyklus Transport: Transportiere den Laderoboter immer in der Originalverpackung. Lagere keine anderen Geräte als Easee- Laderoboter auf der Box. Sollte die Box fallen gelassen oder anderweitig beschädigt werden, sollte eine visuelle Kontrolle durchgeführt werden, um mögliche Schäden festzustellen. Lagerung: Die Elektronik ist luftdicht abgedichtet und wird bei Lagerung in feuchten Bereichen nicht beschädigt.
  • Seite 37 Datenschutz Wenn sich das Produkt mit dem Internet verbindet, werden personenbezogene Daten an Easee AS gesendet. Nähere Informationen zum Datenschutz erhältst du während der Konfiguration deines Laderoboters. Reparatur Wenn dein Laderoboter repariert werden muss, wende dich bitte an deinen Easee-Anbieter.
  • Seite 38 KÖNNEN. Die neueste Version dieser Herausgabe kann unter http:// easee.support heruntergeladen werden. Ohne die schriftliche Zustimmung von Easee AS darf kein Teil dieser Veröffentlichung in irgendeiner Form oder auf irgendeine Weise, ob elektronisch oder mechanisch, reproduziert oder übermittelt werden, einschließlich und ohne darauf beschränkt zu sein, durch Kopieren,...
  • Seite 40 Easee AS Professor Olav Hanssens vei 7A 4021 Stavanger, Norwegen .easee-international.com...
