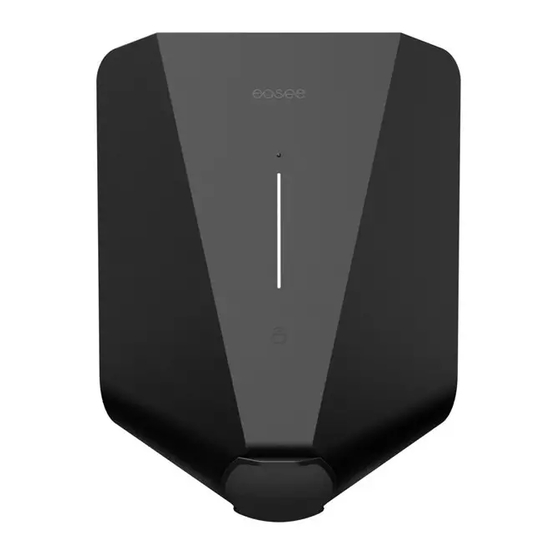

Easee Home Handbuch
  1. Anleitungen
  2. Marken
  3. Easee Anleitungen
  4. Ladegeräte
  5. Home
  6. Handbuch

Easee Home Handbuch

Laderoboter
Vorschau ausblenden Andere Handbücher für Home:

Werbung

Inhaltsverzeichnis

Handbuch
Easee Home / Easee Charge

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Easee Home

Inhaltszusammenfassung für Easee Home

  • Seite 1 Handbuch Easee Home / Easee Charge...
  • Seite 2 Easee wurde im Januar 2018 gegründet. Wir sind auf die Entwicklung, Produktion und den Vertrieb von Produkten in verschiedensten Branchen spezialisiert - Kernkompetenz ist die Entwicklung von superkompakter Leistungselektronik, Industriedesign sowie Fertigung. Wir verfügen auch über langjährige Erfahrung in der Ladebranche, wo wir eine Schlüsselrolle bei der Entwicklung einer der weltweit führenden...
  • Seite 3 Sicherheitshinweise Bestimmungsgemäße Verwendung Ein intelligenter Laderoboter Produktübersicht Technische Daten Dein Gebäude, Stromnetz und E-Auto Planung der Installation WiFi-Interface Funktionen des Laderoboters Wie lade ich auf? Preisabhängiges Laden Interface des Laderoboters Fehlermeldungen der Lichtleiste Praktische Informationen...
  • Seite 4 KÖNNEN. Die neueste Version dieser Herausgabe kann unter www.easee-international.com/de/kunden-support heruntergeladen werden. Ohne die schriftliche Zustimmung von Easee AS darf kein Teil dieser Veröffentlichung in irgendeiner Form oder auf irgendeine Weise, ob elektronisch oder mechanisch, reproduziert oder übermittelt werden, einschließlich und ohne darauf beschränkt zu sein, durch Kopieren, Aufzeichnen, Datenempfang oder Computernetzwerke.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Lies das gesamte Handbuch vor Installation und Bedienung des Produkts sorgfältig durch. Beachte folgende Hinweise: Sicherheitshinweise für die Installation • Das Produkt darf ausschließlich von einer zugelassenen Elektrofachkraft installiert, repariert oder gewartet werden. Dabei müssen alle gültigen kommunalen, regionalen und nationalen Vorschriften für elektrische Anlagen eingehalten werden.
  • Seite 6 • Der PIN-Code befindet sich auf der Vorderseite des Chargeberry und wird für die Installation benötigt. Nach der Installation den PIN-Code von der Ladestation entfernen und an einem sicheren Ort, z. B. auf der Rückseite des Handbuchs, aufkleben. • Das mitglieferte Schloss zum Schutz vor unsachgemäßem Entfernen der Einsteckelektronik (Chargeberry) muss nach Installation angebracht werden.
  • Seite 7 • Dieses Produkt ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Produkts vorgesehen. • Es ist dafür zu sorgen, dass Kinder nicht mit dem Produkt spielen. • Niemals die Kontakte der Typ-2-Ladebuchse berühren und keine Fremdkörper in das Produkt einführen.

  • Seite 8: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Dieses Produkt ist ausschließlich für das Aufladen von elektrisch betriebenen Fahrzeugen vorgesehen, welche mit nicht gasenden Batterien (beispielsweise Bleiakkumulatoren) ausgestattet sind. Das Produkt darf nur mit einem Ladekabel nach IEC 62196 verwendet werden. Das Produkt muss fest an einer Wand oder Struktur mit ausreichend Tragkraft montiert sein und darf nur mit den zugelassenen Betriebsparametern und unter den festgelegten Umweltbedingungen betrieben werden (siehe S.

  • Seite 10: Ein Intelligenter Laderoboter

    Lösungen; sie wiegen nur 1,5 kg und sparen so mindestens 4 kg Kupfer und Kunststoff pro hergestellter Ladestation ein. Unsere Produkte werden in Norwegen entwickelt und hergestellt. Die Easee-Home Edition ist für bis zu 3 Ladestationen pro Stromkreis ausgelegt, während Easee Charge unbeschränkt skalierbar ist.
  • Seite 11 Produktübersicht Frontabdeckung Chargeberry Rückplatte Schutz der Elektronik vor Beinhaltet die Elektronik zum Zum Befestigen und äußeren Einflüssen Aufladen des Fahrzeugs Verbinden mit der Ladeinfrastruktur Montage-Set Werkzeug...

  • Seite 12: Technische Daten

    Netzfrequenz: 50 / 60 Hz Automatische Verriegelung der Ladebuchse Eingebauter Energiezähler Easee Home: Lastverteilung auf bis zu 3 Ladestationen Easee Charge: Lastverteilung erweiterbar auf mehr als 3 Ladestationen Sicherheit Eingebaute Fehlerstrom-Schutzeinrichtung (RCD) Typ B (30 mA AC / 6 mA DC).
  • Seite 13 Datenübertragung Verbindung mit WLAN 2,4 GHz b/g/n Ladesteuerung mit der Easee App Eingebautes 4G / GPRS (Abonnement erforderlich) RFID / NFC-Leser OCPP 1.6 über unsere API Sensorik und Anzeigen Lichtleiste mit LEDs zur Statusanzeige Berührungstaster zur Deaktivierung des preisabhängigen Ladens und...

  • Seite 14: Dein Gebäude, Stromnetz Und E-Auto

    Dein Gebäude, Stromnetz und E-Auto Der Laderoboter ist so konzipiert, dass er niemals der Kapazitätsengpass wird. Er passt sich automatisch an das Stromnetz, das E-Auto und die Kapazität des Gebäudes an. Im folgenden Diagramm siehst du, welches Ladeergebnis du je nach Installationsart erzielen kannst.

  • Seite 15: Planung Der Installation

    Hauptgerät und stellen so sicher, dass der festgelegte Gesamtladestrom der Ladeinfrastruktur nicht überschritten wird. Der Gesamtladestrom wird während der Konfiguration lokal per Smartphone oder über das Easee Cloud Portal festgelegt. Die sichere Funktion der Ladestation ist unmittelbar auch mit der elektrischen Sicherheit in der Gebäudeinstallation verbunden.
  • Seite 16 Prüfe vor Beginn der Installation Folgendes: • An welchem Ort soll die Ladestation installiert werden? • Ist die Anschlussleistung im Haus ausreichend oder muss sie erhöht werden? Muss eine neue Leitung verlegt werden? (Eventuell ist eine Genehmigung notwendig.) • Sollen zukünftig weitere Ladestationen vorgesehen werden? •...
  • Seite 17 Kurzschlussstrom (I ) von pk, max 10 kA nicht überschritten wird. • Maximal 3 Ladestationen können mit dem Easee Home Lademanagement gekoppelt werden. Technische Hinweise für Easee Charge: • Der Stromkreis mit einer oder mehreren Ladestationen kann bis zu 80 A...
  • Seite 18 Aktiviere das WLAN der Ladestation durch Drücken des Berührungstasters (siehe S. 24) für 5 Sekunden. Die Lichtleiste leuchtet grün auf und es ertönt ein Bestätigungston. Wähle das WLAN der Ladestation aus. Der Name des Netzwerks beginnt mit "Easee ...". Einstellungen WLAN WLAN...
  • Seite 19 Öffne den Browser auf deinem Smartphone und gebe "192.168.4.1" in die Adresszeile ein. Gib eine Adresse ein Melde dich mit dem vierstelligen PIN-Code an, der sich auf der Vorderseite des Chargeberry oder der Rückseite dieses Handbuchs befindet. 192.168.4.1 Dein Smartphone ist jetzt mit der Ladestation verbunden.
  • Seite 20 Beachte! Nachfolgende Werte dürfen nur durch eine zugelassene Elektrofachkraft eingestellt werden. Die Einstellungen müssen so gewählt werden, dass sie der tatsächlichen Installation entsprechen und die maximale Hausanschlussleistung nicht überschritten werden kann.. Hier kannst du den Site Key für die Ladestation eintragen (siehe S.
  • Seite 21 In der Statusleiste wird neben der aktuellen v000 Firmware-Version die Signalstärke angezeigt. Cellular Diese Angabe ist hilfreich, wenn der PIN Code Max Muster verloren geht, und führt zu einem Musterstr. 1, 1111 Musterstadt, Schweiz schnelleren und effizienteren Support. Maximaler Ladestrom Hier kannst du den maximalen Ladestrom für die Laderoboter sehen und regulieren.
  • Seite 22 Stromstärke Spannung Phasen Mit diesem Schieber kannst du das Ladekabel Kabel verriegeln dauerhaft im Laderoboter verriegeln. Beachte! Der Stecker des Ladekabels muss am Laderoboter angeschlossen sein. Hier kann der Zugriff auf diesen Laderoboter beschränkt werden. Berechtigung nur mit RFID Unter ”Zugriffskontrolle” können ein oder mehrere RFID-Tags hinzugefügt, geändert oder entfernt werden.

  • Seite 24: Funktionen Des Laderoboters

    Funktionen des Laderoboters Berührungstaster Lichtleiste RFID-Zone Ladebuchse Typ 2 (IEC 62196)
  • Seite 25 Berührungstaster Mit dem Berührungstaster kann preisabhängiges Laden in jenen Situationen übersteuert werden, in denen du sofort Schnellladung benötigst und preisabhängiges Laden aktiviert ist. Drücke 2 Sekunden lang auf den Berührungstaster. Der Laderoboter bricht den preisabhängigen Lademodus ab und beginnt mit dem Ladevorgang - das Licht wechselt von Blau zu Weiß.
  • Seite 26 Wie lade ich auf? WARNUNG! Beachte die Sicherheitshinweise am Anfang dieser Anleitung, bevor du das Produkt benutzt. Vergewissere dich, dass die folgenden Voraussetzungen erfüllt sind, bevor du den Laderoboter benutzt: • Die Elektrofachkraft hat den Anschluss ordnungsgemäß eingerichtet. • Das WiFi-Interface ist eingerichtet (siehe S. 18). •...
  • Seite 27 Preisabhängiges Laden Dank deines neuen Laderoboters ist es möglich, das Laden des E-Autos auf Tageszeiten zu verschieben, an denen das Laden am sinnvollsten ist. Preisabhängiges Laden unterstützt auch die Freigabe elektrischer Kapazitäten im Haus zu Zeiten, an denen Energie oft für andere Dinge als das Laden benötigt wird, wie z.
  • Seite 28 Interface des Laderoboters Status Lichtbeschreibung Standby Untere LED an der Lichtleiste (Am Hauptgerät leuchten zwei LEDs) Auto angeschlossen Weiß - Dauerlicht Ladevorgang läuft Weiß - Pulsieren Preisabhängiges Laden aktiviert Blau - Dauerlicht (Auto angeschlossen) Preisabhängiges Laden Blau - Pulsieren Softwareupdate Beim Start leuchtet eine LED nach der anderen auf.

  • Seite 29: Fehlermeldungen Der Lichtleiste

    Fehlermeldungen der Lichtleiste Die Lichtleiste leuchtet ständig rot Dies weist auf einen Isolationsfehler entweder im Ladekabel, im Stecker oder im Elektrofahrzeug hin. Ziehe das Ladekabel ab und schließe es dann wieder an. Wenn der Ladevorgang nicht startet und das Licht wieder rot leuchtet, tausche das Ladekabel gegen ein anderes Typ-2-Ladekabel aus oder wende dich an deinen Händler.
  • Seite 30 Die Lichtleiste blinkt unten weiß Der Laderoboter versucht, sich mit dem Hauptgerät zu verbinden. Wenn die Ladeinfrastruktur mehr als eine Ladestation umfasst, wird die Ladestation, die zuerst konfiguriert wird, zum Hauptgerät der Ladeinfrastruktur. Normalerweise hört das Licht nach einer Minute auf zu blinken. Wenn es aber weiterhin blinkt, kann es daran liegen, dass das Hauptgerät entweder abgekoppelt ist oder seine Firmware aktualisiert (dies kann bis zu 30 Minuten dauern).

  • Seite 31: Praktische Informationen

    Produkt erworben wird oder in dem der Verbraucher lebt. Datenschutz Wenn sich das Produkt über 4G / GPRS oder WLAN mit dem Internet verbindet, werden personenbezogene Daten an die Easee AS gesendet. Nähere Informationen zum Datenschutz erhältst du während der Konfiguration deiner Ladestation.
  • Seite 32 Powering your freedom aufkleben Easee AS Professor Olav Hanssens vei 7A 4021 Stavanger, Norway...
