3.2.2

Ethernet RJ45

Der C6015 verfügt über zwei Gigabit-LAN-Anschlüsse (X102, X103). Die Ethernet-Standards 100Base-T
und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von
100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt.
Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der
Kabelverbindung beträgt dabei 100 m.
Die Controller sind folgendermaßen entsprechend der Gerätegenerationen eingesetzt:
Tab. 3: Controller-Zuordnung Gerätegenerationen
Generation
C6015-0010
C6015-0020
X102
1
LAN1
8
1
LAN2
8
X103

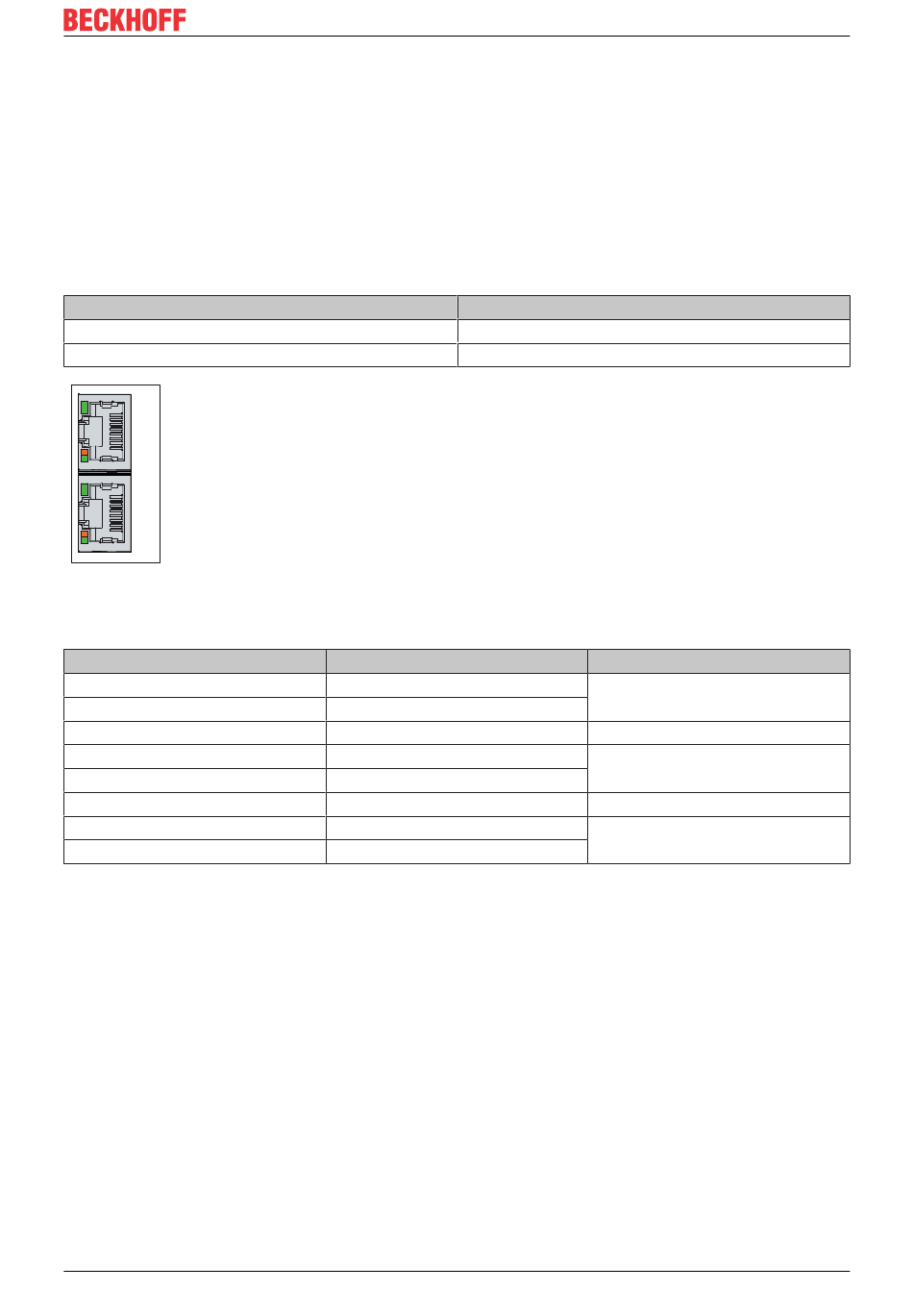

Abb. 3: C6015_Ethernet-Schnittstelle Pin-Nummerierung
Tab. 4: Ethernet-Schnittstelle Pinbelegung
Pin
1
2
3
4
5
6
7
8
Anhand der LEDs der LAN-Schnittstellen werden die Aktivität und die Geschwindigkeit der
Datenübertragung (MBit/s) dargestellt. Die jeweils linke LED zeigt an, ob die Schnittstelle mit einem
Netzwerk verbunden ist. Ist dies der Fall, leuchtet die LED grün. Werden Daten auf der Schnittstelle
übertragen, blinkt die LED.
Die jeweils rechte LED zeigt die Geschwindigkeit der Datenübertragung an. Liegt die Geschwindigkeit bei
100 MBit/s leuchtet die LED orange, bei 1000 MBit/s leuchtet sie grün.
C6015
Controller
®
Intel
®
Intel
Signal
T2 +
T2 -
T3 +
T1 +
T1 -
T3 -
T4 +
T4 -
Version: 2.0
i210 für LAN1 und LAN2
i210 für LAN1 und LAN2
Beschreibung
Paar 2
Paar 3
Paar 1
Paar 3
Paar 4
Produktübersicht
